Cáp 3 pha 4 lõi CADIVI là gì? Cấu tạo và tiêu chuẩn kỹ thuật

Cáp 3 pha 4 lõi CADIVI là dòng cáp điện lực hạ thế chuyên dụng cho hệ thống lưới điện truyền tải và phân phối ba pha có dây trung tính. Thiết kế gộp bốn lõi dẫn dòng vào cùng một kết cấu vỏ bảo vệ vừa đem lại giải pháp đồng bộ từ trường, vừa tối ưu không gian lắp đặt và đẩy nhanh tiến độ thi công cơ điện cho các dự án hạ tầng tòa nhà hay nhà máy công nghiệp.

Để lập dự toán kinh phí chính xác cho công trình, quý khách hàng có thể tra cứu bảng chi phí chi tiết tại bài viết chính: Bảng giá cáp 4 lõi CADIVI mới nhất của chúng tôi.

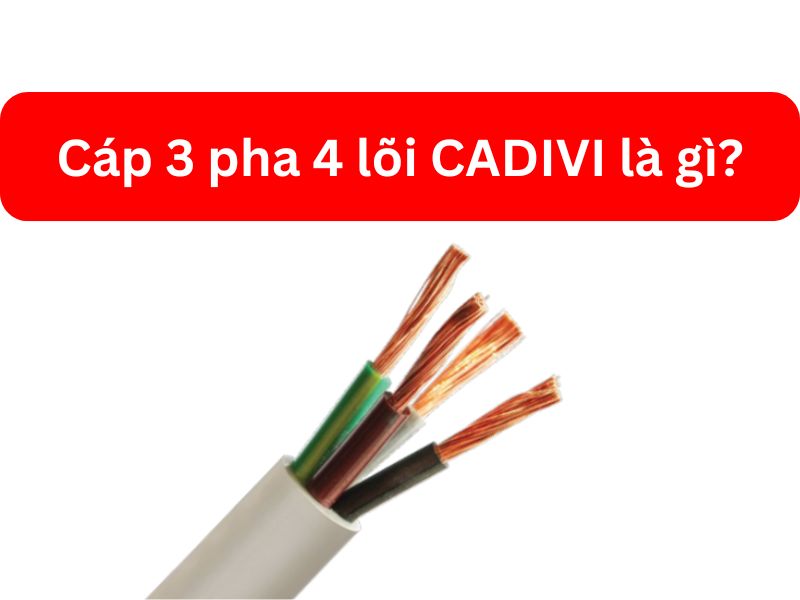

Cáp 3 pha 4 lõi CADIVI là gì

Cáp 3 pha 4 lõi CADIVI là loại dây cáp điện hạ thế hoạt động ở cấp điện áp danh định 0.6/1kV, có kết cấu lõi bao gồm bốn sợi dây dẫn độc lập được bọc cách điện riêng biệt, sau đó bện xoắn đồng tâm và bảo vệ bởi các lớp vỏ bọc cơ học tổng hợp ngoài cùng.

Về nguyên lý vận hành trong mạng lưới điện xoay chiều, sợi cáp này đảm nhận trọn vẹn vai trò của một đường truyền tải ba pha bốn dây tiêu chuẩn. Trong đó, ba lõi dẫn sẽ được đấu nối vào ba pha nóng (Pha A, Pha B, Pha C) chịu trách nhiệm truyền tải công suất động lực chính. Lõi dẫn thứ tư còn lại được đấu nối vào đường dây trung tính (dây nguội) đóng vai trò triệt tiêu dòng điện mất cân bằng pha, ổn định điện áp điểm trung tính và phục vụ các phụ tải một pha dân dụng đi kèm.

Cấu tạo chi tiết của cáp 3 pha 4 lõi CADIVI

Mỗi sản phẩm cáp 3 pha 4 lõi của thương hiệu CADIVI đều được chế tạo từ các lớp vật liệu tuyển chọn cao cấp, xếp tầng chặt chẽ từ trong ra ngoài nhằm đảm bảo hiệu suất truyền dẫn dòng điện lớn và tính an toàn tuyệt đối.

Ruột dẫn điện kỹ thuật

Bộ phận lõi dẫn điện trong cùng của cáp sử dụng phôi đồng tinh chất đạt hàm lượng tinh khiết 99.99% hoặc nhôm thương mại chất lượng cao. Thay vì sử dụng một sợi đơn cứng, ruột dẫn CADIVI bao gồm nhiều sợi tròn kỹ thuật được bện xoắn ép chặt vào nhau theo các quy chuẩn kỹ thuật nghiêm ngặt. Giải pháp bện xoắn đồng tâm này giúp tăng cường độ dẻo dai cho tuyến cáp, hỗ trợ kỹ sư dễ dàng luồn dây, uốn góc trên hệ thống thang máng cáp phức tạp. Tùy thuộc vào yêu cầu thiết kế, cáp có thể cấu tạo bốn lõi bằng nhau hoặc ba lõi pha lớn kết hợp một lõi trung tính nhỏ hơn (dòng cáp 3+1).

Lớp bọc cách điện độc lập

Bốn lõi dẫn sau khi định hình sẽ được bọc các lớp cách điện riêng biệt để ngăn chặn hoàn toàn hiện tượng rò rỉ điện hay ngắn mạch giữa các pha. CADIVI ứng dụng hai dòng vật liệu cách điện cốt lõi: nhựa PVC hóa dẻo cho khả năng chịu nhiệt làm việc liên tục ở mức 70 độ C (dòng cáp mã hiệu CVV); và hợp chất XLPE khâu mạch thẳng cao cấp mang lại độ bền cơ học vượt trội, chịu nhiệt làm việc liên tục lên đến 90 độ C và nhiệt độ ngắn mạch tức thời lên tới 250 độ C (dòng cáp mã hiệu CXV). Các lớp bọc này được quy định màu sắc rõ ràng (Đỏ – Vàng – Xanh – Đen) để hỗ trợ công tác đấu nối tủ điện chính xác, không nhầm lẫn.

Lớp điền đầy vật liệu PP và băng quấn

Khi bốn lõi dẫn tròn được xoắn gộp với nhau, cấu trúc hình học sẽ xuất hiện các khoảng trống nhỏ giữa các lõi. CADIVI chèn thêm các sợi điền đầy bằng nhựa PP dẻo dai hoặc băng quấn vải không dệt quấn chặt bao quanh. Lớp phụ trợ này có công năng định hình cho toàn bộ sợi cáp đạt độ tròn tối ưu, giúp phân bổ đều áp lực nén cơ học bên ngoài và giữ chặt các lõi dẫn không bị ma sát làm tổn hại lớp cách điện khi cuộn cáp hoặc luồn kéo dây.

Lớp vỏ bảo vệ ngoài cùng

Lớp giáp bọc ngoài cùng chịu trách nhiệm bảo vệ toàn bộ kết cấu bên trong trước các tác động bất lợi của môi trường, thường được làm bằng nhựa PVC dẻo dai, chống thấm nước, chống mài mòn, chịu được tia cực tím và ngăn côn trùng cắn phá. Với các tuyến cáp ngầm đi ngầm dưới lòng đất, cáp sẽ có thêm cấu trúc giáp bảo vệ bằng băng thép (DSTA) hoặc sợi thép (SWA) nằm xen kẽ để chống chịu lực đè nén, va đập trực tiếp từ đất đá.

Các tiêu chuẩn kỹ thuật của cáp 3 pha 4 lõi CADIVI

Sản phẩm cáp 3 pha 4 lõi CADIVI luôn là lựa chọn hàng đầu cho các công trình trọng điểm nhờ việc tuân thủ khắt khe các bộ tiêu chuẩn đo lường chất lượng của Việt Nam và quốc tế:

• Tiêu chuẩn quốc gia TCVN 5935-1: Quy định chi tiết các yêu cầu kỹ thuật về cấu tạo, độ dày các lớp vỏ bọc và phương pháp thử nghiệm điện áp cho dòng cáp điện lực hạ thế có cách điện rắn từ 1kV đến 3kV.

• Tiêu chuẩn quốc tế IEC 60502-1: Bộ tiêu chuẩn toàn cầu do Ủy ban Kỹ thuật Điện Quốc tế ban hành, áp dụng cho cáp điện lực cách điện ép đùn, giúp sản phẩm của CADIVI đủ điều kiện kỹ thuật để đưa vào các dự án FDI hoặc công trình có nhà thầu nước ngoài quản lý.

• Tiêu chuẩn ruột dẫn IEC 60228 (hoặc TCVN 6612): Quy định ngặt nghèo về giới hạn điện trở một chiều của ruột dẫn điện ở nhiệt độ chuẩn 20 độ C. Việc đáp ứng tiêu chuẩn này giúp dây cáp giảm thiểu tối đa hiện tượng phát nhiệt, chống sụt áp và hạn chế tổn thất điện năng tối đa khi vận hành thực tế.

Ứng dụng thực tế của cáp 3 pha 4 lõi CADIVI

Sở hữu khả năng vận hành bền bỉ dưới biên độ dòng điện lớn, dòng cáp này là giải pháp vật tư trục chính cho nhiều hạng mục hạ tầng kỹ thuật:

• Hệ thống phân phối điện nhà xưởng: Sử dụng làm cáp động lực chính kéo từ trạm biến áp hạ thế của khu công nghiệp vào tủ điện MSB của các nhà máy sản xuất để cấp nguồn cho hệ thống máy móc, dây chuyền chạy điện ba pha.

• Trục đứng tòa nhà cao tầng: Đi dọc theo hệ thống thang cáp trong hộp kỹ thuật của chung cư, cao ốc văn phòng để phân phối nguồn điện đến tủ điện tầng, vận hành hệ thống thang máy, điều hòa trung tâm.

• Công trình ngầm hóa đô thị: Các mã cáp ngầm giáp thép 3 pha 4 lõi được chôn trực tiếp dưới lòng đường, vỉa hè để truyền tải điện năng cho các khu đô thị mới, đảm bảo an toàn và mỹ quan thành phố.
