Phân Loại Cáp Chuyên Dụng CADIVI – Hướng Dẫn Đọc Mã Hiệu Chuẩn Dự Án

Trong quá trình bóc tách bản vẽ kỹ thuật và lên bảng dự toán vật tư cho các dự án cơ điện (M&E) hay năng lượng tái tạo, việc chọn sai mã hiệu cáp đặc thù sẽ dẫn đến những tổn thất rất lớn cho nhà thầu. Không giống như các dòng dây nguồn thông dụng, dải sản phẩm đặc chủng đòi hỏi sự chính xác tuyệt đối về kết cấu vỏ bọc, số lõi và khả năng bảo vệ cơ học. Bài viết này sẽ hướng dẫn quý khách hàng phan loai cap chuyen dung cadivi một cách khoa học nhất dựa trên 3 nhóm sản phẩm cốt lõi đang được ứng dụng tại các công trình hiện nay.

Chi tiết các chủng loại cáp chuyên dụng CADIVI trên thị trường

Dựa trên mục đích vận hành, cấp điện áp sử dụng và cấu trúc vật liệu bọc ngoài, nhà máy CADIVI phân chia dải cáp chuyên dụng thành các dòng sản phẩm đặc thù sau:

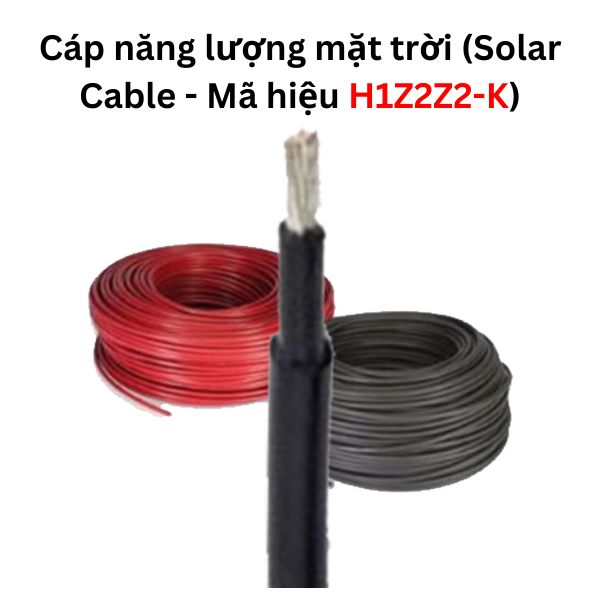

1. Cáp năng lượng mặt trời (Solar Cable – Mã hiệu H1Z2Z2-K)

Đây là dòng cáp chuyên dụng cao cấp được thiết kế riêng cho các hệ thống điện mặt trời áp mái (C&I) và các dự án Solar Farm quy mô lớn.

• Cấu tạo: Ruột dẫn làm bằng nhiều sợi đồng tròn tráng thiếc mềm dẻo (để chống ăn mòn điện hóa), bọc lớp cách điện XLPO và lớp vỏ ngoài XLPO.

• Đặc tính: Cáp chịu được mức điện áp DC lên đến 1.5kV, kháng tia cực tím (UV), chịu được tầng ozon và nhiệt độ môi trường ngoài trời khắc nghiệt mà không bị bong tróc, lão hóa vật liệu.

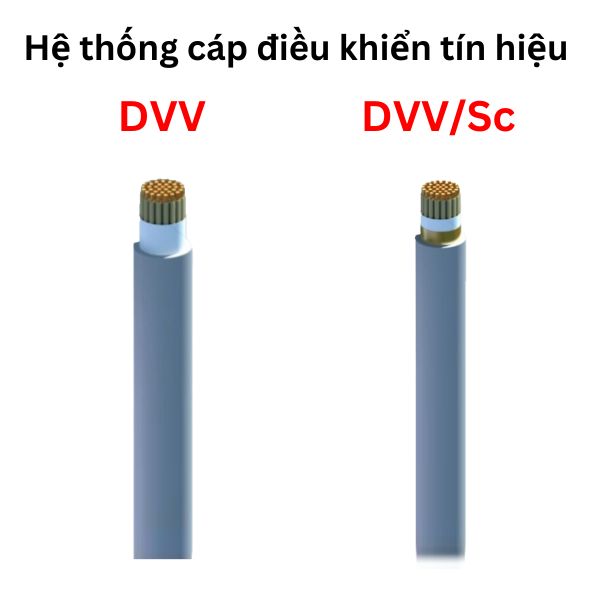

2. Hệ thống cáp điều khiển tín hiệu (Mã hiệu DVV & DVV/Sc)

Dòng cáp chuyên dụng làm mạch điều khiển, đo lường và truyền dẫn dòng lệnh tín hiệu trong các nhà máy, trạm biến áp trung/cao thế. Nhóm này được chia làm hai loại rõ rệt:

• Cáp điều khiển không chống nhiễu (Mã DVV): Ruột đồng, cách điện PVC, vỏ ngoài bằng nhựa PVC cao cấp. Thích hợp cho các định tuyến đi dây xa vùng ảnh hưởng của từ trường.

• Cáp điều khiển chống nhiễu (Mã DVV/Sc): Kết cấu tương tự mã DVV nhưng được trang bị thêm một lớp màng bảo vệ bằng băng đồng bọc quét xung quanh các lõi. Lớp băng đồng này đóng vai trò triệt tiêu toàn bộ các xung nhiễu điện từ phát ra từ các động cơ, máy biến áp xung quanh, giữ cho tín hiệu truyền về trung tâm luôn mượt mà và chính xác.

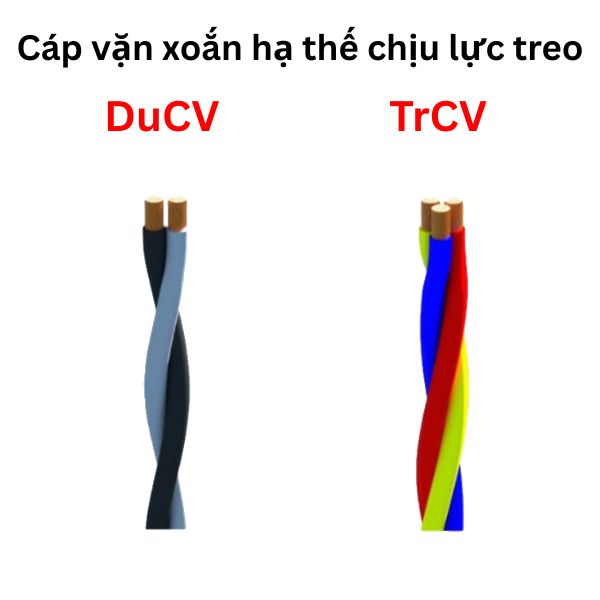

3. Cáp vặn xoắn hạ thế chịu lực treo (Mã hiệu Duplex DuCV & Triplex TrCV)

Giải pháp phân phối điện lực hạ thế treo ngoài trời, đưa nguồn điện từ lưới hạ thế dọc tuyến phố vào hòm công tơ điện phụ tải.

• Cáp Duplex (Mã DuCV): Gồm 2 sợi lõi đồng độc lập bọc nhựa PVC, bện xoắn kép chặt chẽ lại với nhau.

• Cáp Triplex (Mã TrCV): Gồm 3 sợi lõi đồng độc lập bọc nhựa PVC bện xoắn lại với nhau. Cấu trúc vặn xoắn định hình này giúp sợi cáp tăng cường tối đa ứng suất kéo nén căng cơ học, chịu được lực gió giật tốt khi treo trên không giữa các khoảng cột mà không cần thêm dây gia cường bằng thép.

Hướng dẫn tra cứu dải quy cách tiết diện chuẩn từ nhà sản xuất

Để đảm bảo tính đồng bộ hoàn toàn khi bấm đầu cốt và đấu nối tủ điện điều khiển, nhà máy CADIVI cung cấp dải tiết diện hình học chuẩn xác từ nhỏ đến lớn cho từng loại cáp:

• Đối với cáp Solar: Các cỡ thông dụng gồm 4.0mm2, 6.0mm2, 10mm2, 16mm2.

• Đối với cáp điều khiển DVV/DVV/Sc: Số lõi cực kỳ đa dạng từ 2 đến 30 lõi; dải tiết diện của mỗi lõi chạy từ 1.0mm2, 1.5mm2, 2.5mm2 đến 10mm2.

• Đối với cáp vặn xoắn DuCV/TrCV: Các quy cách từ dây nhỏ 7×0.5, 7×0.67, 7×0.8 đến dây tải trục 11mm2, 16mm2, 25mm2, 35mm2, 50mm2…
