Trong thi công xây dựng và lắp đặt hệ thống điện, việc cầm trên tay một bản vẽ kỹ thuật chuẩn xác là yêu cầu tiên quyết. Dù là công trình nhà dân dụng nhỏ lẻ hay nhà máy công nghiệp quy mô lớn, sơ đồ lắp đặt mạch điện đóng vai trò như “kim chỉ nam” giúp các kỹ sư và thợ điện thực thi công việc một cách an toàn, chính xác và tiết kiệm thời gian.
Hãy cùng tìm hiểu chi tiết về khái niệm, cách phân biệt cũng như quy trình các bước vẽ sơ đồ lắp đặt mạch điện ngay sau đây.
Cần xem các thông tin bổ ích khác, bạn hãy bấm vào kiến thức tổng hợp để xem thêm nhé. Daycapcadivi sẽ luôn cập nhật các kiến thức tốt nhất hằng ngày tại đây.

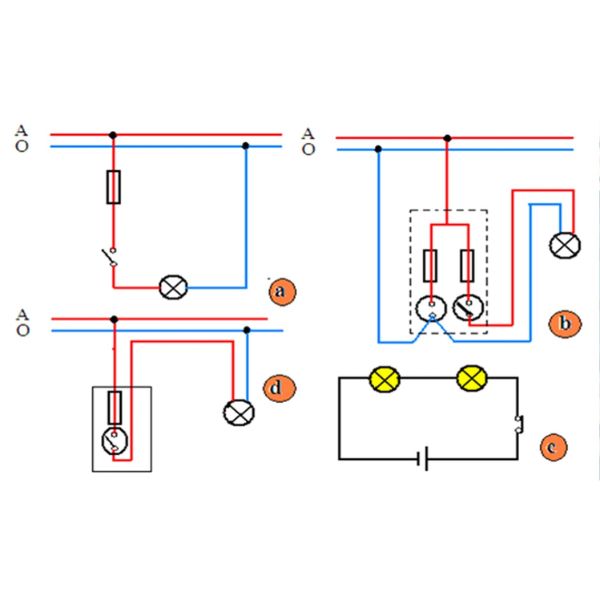

Sơ đồ lắp đặt mạch điện là gì?
Sơ đồ lắp đặt mạch điện là bản vẽ biểu diễn vị trí lắp đặt thực tế của các thiết bị điện (cầu chì, aptomat, công tắc, ổ cắm, bóng đèn, quạt…) và đường đi thực của dây dẫn điện trong một không gian xác định.
Trên sơ đồ lắp đặt, các thiết bị điện được vẽ đúng vị trí dự kiến trên tường, trần nhà hoặc trong bảng điện/tủ điện. Đường đi của dây dẫn cũng thể hiện rõ nét dây đi nổi hay đi âm tường, chui qua ống ghen cách điện như thế nào.
So sánh Sơ đồ nguyên lý và Sơ đồ lắp đặt mạch điện
Rất nhiều người thường nhầm lẫn giữa hai loại sơ đồ này. Để thi công điện chính xác, bạn cần nắm rõ sự khác biệt cốt lõi:
| Tiêu chí phân biệt | Sơ đồ nguyên lý (Schematic Diagram) | Sơ đồ lắp đặt (Wiring Diagram) |
| Mục đích chính | Giải thích nguyên lý hoạt động, mối liên hệ về điện giữa các linh kiện | Hướng dẫn thi công, bố trí vị trí thực tế và cách đi dây dẫn |
| Vị trí thiết bị | Quy ước theo logic mạch điện, không phụ thuộc vị trí thực | Chính xác theo vị trí lắp đặt trên thực địa (tường, trần, tủ điện) |
| Đường đi dây dẫn | Thể hiện các đường nối điện đơn giản nhất giữa các điểm | Thể hiện chi tiết đường đi thực của dây (đi nổi, đi âm tường, trong ống ghen) |
| Đối tượng sử dụng | Kỹ sư thiết kế, người nghiên cứu nguyên lý mạch | Thợ thi công, thợ sửa chữa, người nghiệm thu công trình |
Nguyên tắc chuyển đổi: Muốn vẽ được sơ đồ lắp đặt, người kỹ sư bắt buộc phải căn cứ vào sơ đồ nguyên lý và sơ đồ mặt bằng kiến trúc của công trình.

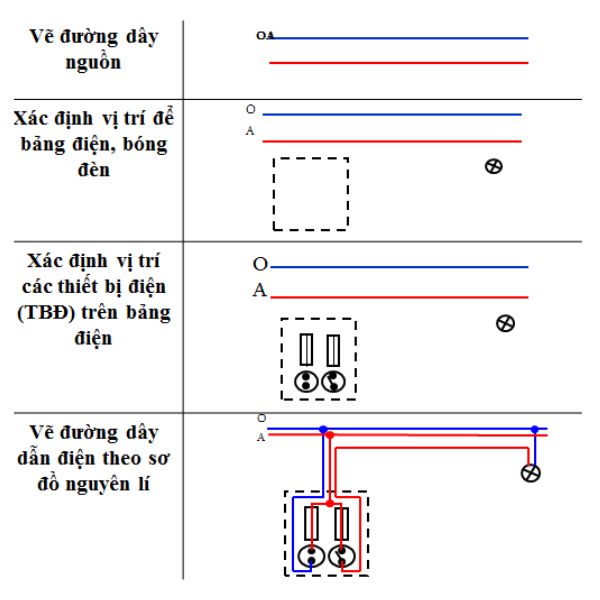

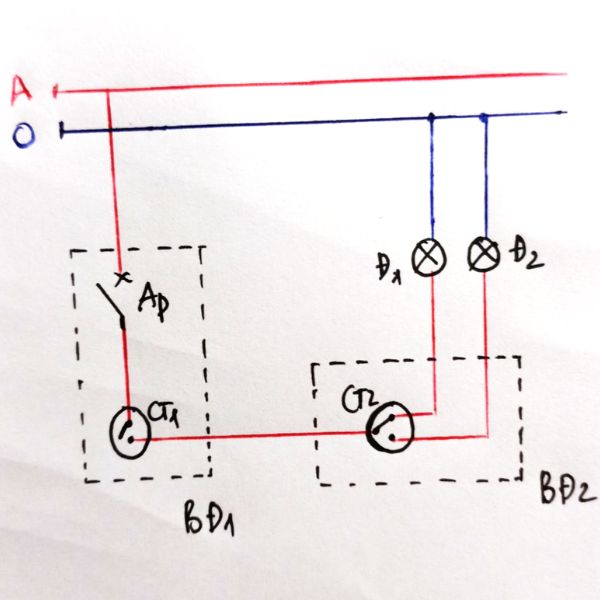

4 bước hướng dẫn vẽ sơ đồ lắp đặt mạch điện chuẩn xác
Để vẽ được một sơ đồ lắp đặt hoàn chỉnh từ sơ đồ nguyên lý có sẵn, bạn tiến hành theo 4 bước tiêu chuẩn sau:
Bước 1: Vẽ đường dây nguồn
Vẽ đường dây nguồn điện gồm dây nóng (L hay dây pha) và dây nguội (N hay dây trung tính). Thông thường dây nóng vẽ ở trên (hoặc bên trái), dây nguội vẽ ở dưới (hoặc bên phải).
Bước 2: Xác định vị trí bảng điện và các thiết bị tiêu thụ
-
Đặt vị trí bảng điện/tủ điện chính (nơi chứa Aptomat, cầu chì, công tắc).
-
Đánh dấu vị trí các thiết bị điện thực tế trên mặt bằng (bóng đèn treo trần, ổ cắm trên tường, quạt…).
Bước 3: Xác định vị trí các thiết bị đóng cắt và bảo vệ
Vẽ các ký hiệu thiết bị bảo vệ (Aptomat, cầu chì) và đóng cắt (công tắc đơn, công tắc đảo chiều) vào đúng vị trí bảng điện đã chọn.
Bước 4: Vẽ đường dây dẫn điện nối các phần tử
Dựa vào sơ đồ nguyên lý, tiến hành nối dây từ nguồn qua các thiết bị bảo vệ, đóng cắt đến các thiết bị tải.
-
Lưu ý kỹ thuật: Đường dây dẫn phải thể hiện rõ quy cách đi (chui trong ống nẹp nhựa, ống ruột gà âm tường). Phân biệt rõ màu dây (dây nóng màu đỏ/nâu, dây nguội màu xanh/đen) để thuận tiện cho việc đấu nối sau này.
Ứng dụng thực tế của sơ đồ lắp đặt mạch điện
Sơ đồ lắp đặt mạch điện mang lại những giá trị thiết thực trong suốt vòng đời của một công trình:
-
Thi công chính xác, đúng bản vẽ: Giúp thợ điện biết chính xác vị trí đục tường, chôn ống ghen, đặt đế âm và kéo dây đúng tiết diện, tránh việc phải đục phá làm lại nhiều lần.
-
Dự toán vật tư, tiết kiệm chi phí: Căn cứ vào đường đi dây trên sơ đồ, kỹ sư có thể tính toán chính xác tổng chiều dài dây cáp điện (như cáp đồng CADIVI), số lượng ống nẹp, thiết bị cần mua, tránh lãng phí.
-
Dễ dàng bảo trì và sửa chữa: Khi xảy ra sự cố chập cháy hay đứt dây âm tường, sơ đồ lắp đặt giúp người thợ dò tìm đúng tuyến đi của dây điện để xử lý nhanh chóng mà không cần đập phá lung tung.
-
Đảm bảo an toàn lao động: Giúp người sử dụng biết rõ vị trí đường dây đi ngầm trong tường để tránh khoan trúng khi treo tranh ảnh, lắp kệ đồ.
Lựa chọn dây cáp điện chất lượng cho bản vẽ thi công tại TP.HCM
Sau khi đã hoàn thiện sơ đồ lắp đặt mạch điện, bước tiếp theo là chọn mua dây dẫn đạt chuẩn để biến bản vẽ thành công trình thực tế an toàn. Việc dùng dây cáp đúng tiết diện và chất lượng giúp hệ thống vận hành bền bỉ, hạn chế rủi ro quá tải.
DaycapCADIVI phân phối chính hãng các dòng dây và cáp điện CADIVI tại TP.HCM và khu vực miền Nam:
-
Sản phẩm: Dây dân dụng đơn cứng/đơn mềm VCm, cáp điện lực hạ thế CV, CXV ruột đồng nguyên chất 99.99%.
-
Chất lượng: Vỏ cách điện PVC/XLPE cao cấp, đúng đường kính tiết diện, điện trở đạt quy chuẩn quốc gia.
-
Chính sách: Hàng chính hãng 100%, báo giá chiết khấu cao cho nhà thầu, hỗ trợ giao hàng tận nơi công trình.
Kết luận
Sơ đồ lắp đặt mạch điện là công cụ không thể thiếu trong lĩnh vực điện dân dụng và công nghiệp. Việc hiểu rõ khái niệm, nắm vững cách vẽ từ sơ đồ nguyên lý và ứng dụng vào thực tế sẽ giúp hệ thống điện công trình của bạn được thi công an toàn, khoa học và đạt tính thẩm mỹ cao nhất.
