Trong thiết kế và thi công hệ thống điện dân dụng cũng như công nghiệp, tính toán tiết diện dây dẫn là bước kỹ thuật bắt buộc. Nếu chọn tiết diện dây quá nhỏ, dây sẽ bị nóng chảy vỏ cách điện gây chập cháy; ngược lại nếu chọn quá lớn sẽ làm tăng chi phí vật tư và gây khó khăn khi luồn ống ghen.
Bài viết dưới đây của DaycapCADIVI sẽ hướng dẫn bạn chi tiết từ khái niệm, các công thức tính diện tích tiết diện dây dẫn chuẩn xác cho đến bảng tra kỹ thuật ứng dụng thực tế.

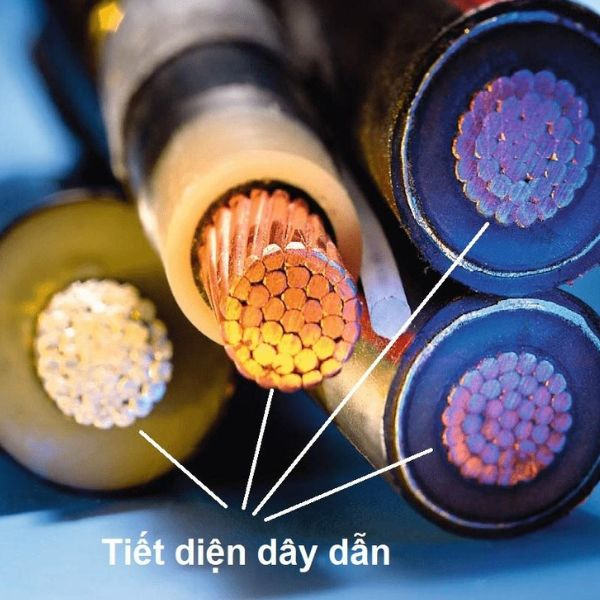

Tiết diện dây dẫn là gì?
Tiết diện dây dẫn (tiếng Anh: Cross-sectional Area of Conductor) là diện tích bề mặt thu được khi cắt một đường dây điện theo mặt phẳng vuông góc với chiều dài của dây.
-
Ký hiệu kỹ thuật: S
-
Đơn vị đo tiêu chuẩn: mm2 (milimét vuông) hoặc AWG (theo chuẩn Mỹ).
-
Bản chất: Tiết diện thể hiện độ “dày” của lõi đồng hoặc nhôm. Tiết diện S càng lớn thì điện trở của dây càng nhỏ, khả năng cho dòng điện (I) chạy qua càng cao.
Phân biệt nhanh: Đường kính dây (d) là khoảng cách xuyên tâm lõi, còn tiết diện (S) là diện tích của mặt cắt tròn đó.
Các công thức tính diện tích tiết diện dây dẫn chuẩn xác
Tùy thuộc vào dữ liệu đầu vào (kích thước hình học của lõi hoặc thông số công suất của tải tiêu thụ), bạn có thể sử dụng các công thức tính sau:
1. Công thức tính tiết diện theo đường kính lõi dây (Hình học)
Áp dụng khi bạn dùng thước kẹp palme đo trực tiếp đường kính lõi dẫn tròn của dây điện:
S = (pi * d^2) / 4 hoặc S = pi * r^2
Trong đó:
-
S: Tiết diện dây dẫn (đơn vị: mm2)
-
pi: Hằng số Pi (xấp xỉ 3.14)
-
d: Đường kính lõi dây dẫn (đơn vị: mm)
-
r: Bán kính lõi dây dẫn (r = d / 2, đơn vị: mm)
Lưu ý đối với dây nhiều sợi (dây bện): Tiết diện tổng của dây bằng tổng tiết diện của tất cả các sợi đồng nhỏ cộng lại: S_tổng = n * S_sợi (với n là số lượng sợi đồng).
2. Công thức tính tiết diện dây dẫn theo công suất tiêu thụ (Kỹ thuật điện)
Áp dụng khi thiết kế hệ thống điện, chọn dây cho thiết bị dựa trên công suất (P) và điện áp (U):
Bước 1: Tính cường độ dòng điện tiêu thụ (I)
-
Với điện 1 pha (220V): I = P / (U * cosPhi)
-
Với điện 3 pha (380V): I = P / (sqrt(3) * U * cosPhi)
Trong đó: P là tổng công suất (W), U là điện áp (V), cosPhi là hệ số công suất (thường lấy trung bình = 0.8 đến 0.95), sqrt(3) xấp xỉ 1.732.
Bước 2: Tính tiết diện dây dẫn (S)
S = I / J
Trong đó:
-
S: Tiết diện dây dẫn cần chọn (đơn vị: mm2)
-
I: Cường độ dòng điện tính toán (đơn vị: A)
-
J: Mật độ dòng điện cho phép của vật liệu dẫn điện (đơn vị: A/mm2)
Ví dụ thực tế tính tiết diện dây dẫn
Bài toán: Chọn tiết diện dây điện đồng đi âm tường cấp nguồn cho hệ thống Bếp từ đôi có tổng công suất P = 4.400W, sử dụng nguồn điện 1 pha U = 220V.
-
Tính dòng điện I:
I = 4400 / (220 * 0.9) = 22.22 A
-
Tính tiết diện S:
Lựa chọn mật độ dòng điện an toàn cho dây đồng âm tường J = 5 A/mm2.
S = 22.22 / 5 = 4.44 mm2
-
Lựa chọn dây dẫn:
Dựa theo quy chuẩn tiết diện thương mại, ta chọn kích cỡ dây điện ruột đồng có tiết diện tiêu chuẩn là S = 6.0 mm2 (như cáp CV 6.0 hoặc CXV 6.0 của CADIVI) để đảm bảo an toàn tuyệt đối và dự phòng quá tải.
Bảng tra tiết diện dây dẫn ruột đồng khuyên dùng
| Thiết bị / Vị trí tải | Tổng công suất P (W) | Dòng điện I (A) | Tiết diện dây đồng khuyên dùng (S) |
| Đèn chiếu sáng, quạt trần | Dưới 1.000W | Dưới 5A | 1.5 mm2 |
| Ổ cắm sinh hoạt thông thường | 1.000W – 2.500W | 5A – 12A | 2.5 mm2 |
| Điều hòa 9.000 – 18.000 BTU | 1.000W – 2.000W | 5A – 10A | 2.5 mm2 – 4.0 mm2 |
| Bình nóng lạnh, Bếp từ đơn | 2.500W – 3.500W | 12A – 17A | 4.0 mm2 |
| Bếp từ đôi, Bếp hồng ngoại tổng | 4.000W – 6.500W | 20A – 32A | 6.0 mm2 |
| Đường dây nguồn tổng từng tầng | 6.000W – 10.000W | 30A – 50A | 6.0 mm2 – 10.0 mm2 |
| Đường dây cấp nguồn tổng ngôi nhà | Trên 10.000W | Trên 50A | 10.0 mm2 – 16.0 mm2 |
Mua dây cáp điện CADIVI đúng tiết diện tiêu chuẩn tại TP.HCM
Nhiều loại dây điện trôi nổi trên thị trường thường bị gian lận tiết diện (lõi thiếu ly, không đủ đường kính), dẫn đến nguy cơ quá tải và cháy nổ cao. Lựa chọn dây cáp điện chính hãng CADIVI là giải pháp đảm bảo đúng tiết diện kỹ thuật.
DaycapCADIVI phân phối chính hãng các sản phẩm dây và cáp điện CADIVI tại TP.HCM và các tỉnh miền Nam:
-
Sản phẩm: Cáp điện lực hạ thế CV, CXV, dây dân dụng VC, VCm chuẩn ruột đồng 99.99%.
-
Chất lượng: Đúng đường kính và diện tích tiết diện lõi, vỏ bọc nhựa PVC/XLPE chống cháy lan, đầy đủ chứng nhận CO/CQ.
-
Chính sách: Giá chiết khấu tốt cho nhà thầu, nguồn hàng sẵn kho, hỗ trợ giao hàng tận nơi.
Kết luận
Nắm vững khái niệm tiết diện dây dẫn là gì cùng các công thức tính toán sẽ giúp bạn chủ động trong việc thiết kế, mua sắm vật tư và thi công hệ thống điện. Việc tính đúng tiết diện dây dẫn và chọn mua sản phẩm chất lượng là yếu tố cốt lõi để xây dựng công trình an toàn, bền bỉ và tiết kiệm năng lượng.
