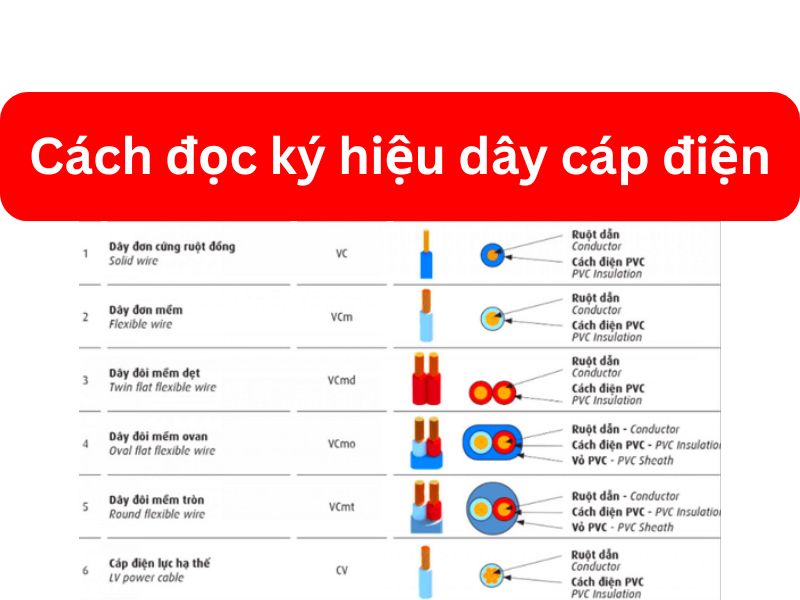

Cách Đọc Ký Hiệu Trên Dây Cáp Điện Chuẩn Xác Từ Nhà Máy

Cách Đọc Ký Hiệu Trên Dây Cáp Điện – Hướng Dẫn Tra Cứu Chuẩn Kỹ Thuật

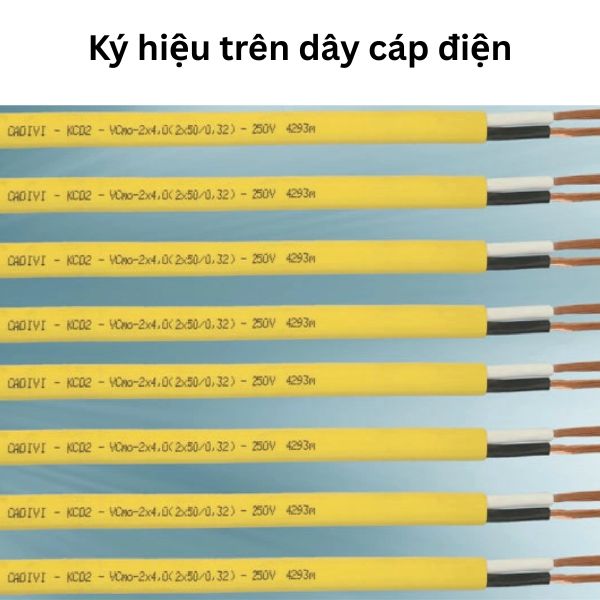

Trên thân của mỗi sợi dây cáp điện xuất xưởng từ nhà máy luôn in một chuỗi các ký tự mã hóa như CXV, CVV, CXV/DSTA, m²… Đối với các kỹ sư cơ điện (M&E) giàu kinh nghiệm, chuỗi ký tự này chính là “bản sơ yếu lý lịch” bộc lộ toàn bộ cấu tạo và khả năng chịu tải của sợi cáp. Tuy nhiên, đối với những người mới vào nghề hoặc bộ phận thu mua vật tư, chuỗi mã hiệu này rất dễ gây nhầm lẫn, dẫn đến việc đặt sai quy cách hoặc bóc tách sai đơn giá dự toán.

Bài viết này sẽ hướng dẫn quý khách hàng cach doc ky hieu tren day cap dien một cách khoa học, giúp bạn dễ dàng đọc vị bất kỳ mã cáp nào trên thị trường hiện nay.

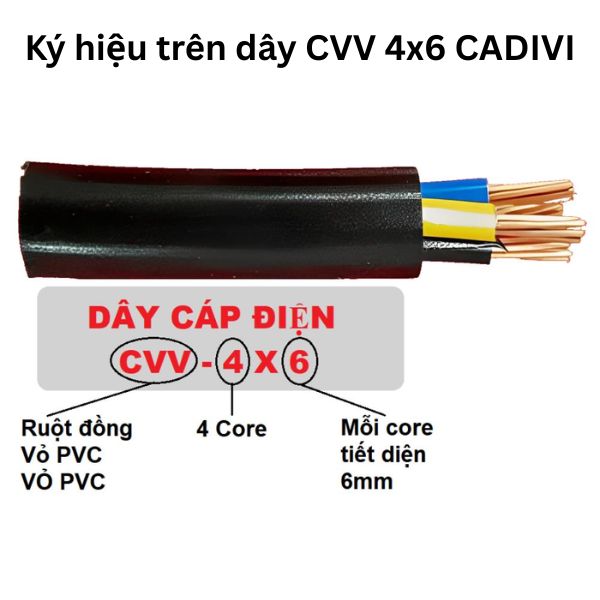

Nguyên tắc giải mã các ký tự viết tắt trên thân cáp điện

Về cơ bản, ký hiệu mã sản phẩm của các nhà máy sản xuất (tiêu biểu như CADIVI) được sắp xếp theo trình tự từ trong ra ngoài: [Ruột dẫn] – [Lớp cách điện] – [Lớp giáp bảo vệ] – [Vỏ bọc ngoài cùng].

Bằng cách ghi nhớ ý nghĩa của từng chữ cái dưới đây, bạn có thể tự mình bóc tách kết cấu kỹ thuật của mọi chủng loại cáp:

1. Ký hiệu về vật liệu ruột dẫn (Lớp trong cùng)

• Cu: Biểu thị ruột dẫn làm bằng Đồng (Copper). thông thường, nếu mã cáp bắt đầu trực tiếp bằng chữ C (như CV, CVV, CXV), nhà sản xuất mặc định hiểu đó là ruột đồng.

• Al: Biểu thị ruột dẫn làm bằng Nhôm (Aluminum). Các dòng cáp nhôm sẽ có chữ A đứng đầu mã hiệu (ví dụ: AV, AXV).

2. Ký hiệu về vật liệu cách điện

• V (Polyvinyl Chloride): Lớp cách điện bằng nhựa PVC thông thường, chịu nhiệt độ làm việc tối đa của ruột dẫn là 70°C.

• X (Cross-linked Polyethylene): Lớp cách điện bằng nhựa XLPE cao cấp liên kết chéo, chịu được nhiệt độ làm việc lên tới 90°C và nhiệt độ ngắn mạch lên tới 250°C.

3. Ký hiệu về lớp giáp bảo vệ cơ học (Nếu có)

Nếu trên mã cáp có thêm phần gạch chéo kèm ký tự phía sau, đó là ký hiệu của các lớp bảo vệ tăng cường chống va đập hoặc chống nhiễu:

• DATA: Giáp bảo vệ bằng hai lớp băng nhôm (thường dùng cho cáp đơn lõi để tránh dòng fúcô).

• DSTA: Giáp bảo vệ bằng hai lớp băng thép (thường dùng cho cáp từ 2 đến 4 lõi đi ngầm).

• Swa / Awa: Giáp bảo vệ bằng các sợi thép tròn hoặc sợi nhôm bện chịu lực kéo căng lớn.

• Sc: Ký hiệu lớp màng chống nhiễu bằng băng đồng (phổ biến ở dòng cáp điều khiển DVV/Sc).

4. Ký hiệu về vỏ bọc bảo vệ ngoài cùng

• Chữ V hoặc E ở vị trí cuối cùng của cụm ký hiệu kết cấu thể hiện vật liệu vỏ ngoài, trong đó V là nhựa PVC chịu nhiệt, kháng thời tiết và E là nhựa PE/XLPO.

Ví dụ thực tế: Thực hành đọc vị 3 mã cáp thông dụng nhất

Để hình dung trực quan hơn về cach doc ky hieu tren day cap dien, chúng ta hãy cùng bóc tách 3 dòng cáp chủ lực đang được ứng dụng tại các công trình hiện nay:

Ví dụ 1: Cáp CADIVI CXV 3×16 + 1×10 (0.6/1kV)

• C: Ruột dẫn bằng Đồng.

• X: Lớp cách điện bằng nhựa XLPE.

• V: Lớp vỏ bọc ngoài cùng bằng nhựa PVC.

• 3×16 + 1×10: Cáp có 3 lõi pha tiết diện 16mm² và 1 lõi trung tính (lõi tiếp địa) tiết diện 10mm².

• 0.6/1kV: Cấp điện áp hạ thế tiêu chuẩn (0.6kV điện áp pha / 1kV điện áp dây).

Ví dụ 2: Cáp ngầm CADIVI CXV/DSTA 4×25 (0.6/1kV)

• Kết cấu tương tự dòng CXV nhưng được tích hợp thêm cụm DSTA — tức là có thêm lớp giáp băng thép bọc lót bên trong để chịu lực đè nén, chuyên dụng cho hạng mục chôn ngầm trực tiếp dưới lòng đất mà không sợ bị đất đá làm dập nát lõi.

Bảng tổng hợp tra cứu nhanh ý nghĩa ký hiệu viết tắt

Ký hiệu chữ cái	Ý nghĩa kỹ thuật	Vị trí trong chuỗi mã	Tính năng / Ứng dụng thực tế
Cu / C	Đồng (Copper)	Đầu tiên	Dẫn điện tốt, độ tinh khiết cao, ít tổn hao.
Al / A	Nhôm (Aluminum)	Đầu tiên	Trọng lượng nhẹ, tối ưu chi phí cho trục hạ thế treo.
V	Nhựa PVC	Thứ 2 hoặc Cuối cùng	Làm lớp cách điện (70°C) hoặc lớp vỏ bọc ngoài.
X	Nhựa XLPE	Thứ 2	Làm lớp cách điện cao cấp, chịu nhiệt cao (90°C).
DSTA / DATA	Giáp băng thép / băng nhôm	Sau dấu gạch chéo	Bảo vệ cáp chống va đập, đè nén, đâm xuyên ngoại lực.
Sc	Băng đồng chống nhiễu	Sau dấu gạch chéo	Triệt tiêu xung nhiễu điện từ cho cáp tín hiệu điều khiển.

DaycapCADIVI – Giải pháp vật tư chuẩn quy cách, tối ưu ngân sách

Việc đọc và hiểu đúng ký hiệu trên dây cáp điện là chìa khóa để nhà thầu đặt hàng chính xác, tránh tình trạng sai quy cách dẫn đến bị tư vấn giám sát loại bỏ khi nghiệm thu. Tại DaycapCADIVI, chúng tôi hỗ trợ tối đa cho các đơn vị thi công thông qua quy trình làm việc chuyên nghiệp:

• Tư vấn và đối soát mã hiệu xưởng: Đội ngũ kỹ thuật của chúng tôi sẽ hỗ trợ kiểm tra file bản vẽ khối lượng, đối chiếu chuẩn xác ký hiệu mã hiệu từ thiết kế với catalog nhà máy mới nhất để lên phương án cấp hàng chuẩn 100%.

• Áp dụng chính sách sỉ nhà máy: Toàn bộ đơn hàng dây dân dụng và cáp đặc chủng sau khi chuẩn hóa quy cách sẽ được check giá xưởng trực tiếp, áp dụng mức chiết khấu sâu từ 20% đến 25% theo biên độ giá đồng thỏi thế giới.

• Hồ sơ nghiệm thu nghiêm chỉnh: Cam kết tất cả sản phẩm bàn giao đến công trình đều đi kèm bộ hồ sơ chất lượng gốc (CO, CQ, Test Report bản đóng dấu đỏ), hỗ trợ tối đa cho công tác hoàn công dự án.

Sự khác biệt giữa các ký hiệu (ví dụ giữa cách điện PVC và XLPE, hoặc cáp có giáp DSTA và không giáp) sẽ quyết định mức chênh lệch đơn giá rất lớn. Để bảo vệ biên độ lợi nhuận cho dự án và nhận chính sách chiết khấu sỉ tốt nhất hôm nay trực tiếp từ nhà máy, quý khách hàng hãy click tra cứu ngay bài viết tổng quan tại đây: Dây cáp điện CADIVI là gì? Cấu tạo, phân loại, báo giá mới nhất.
