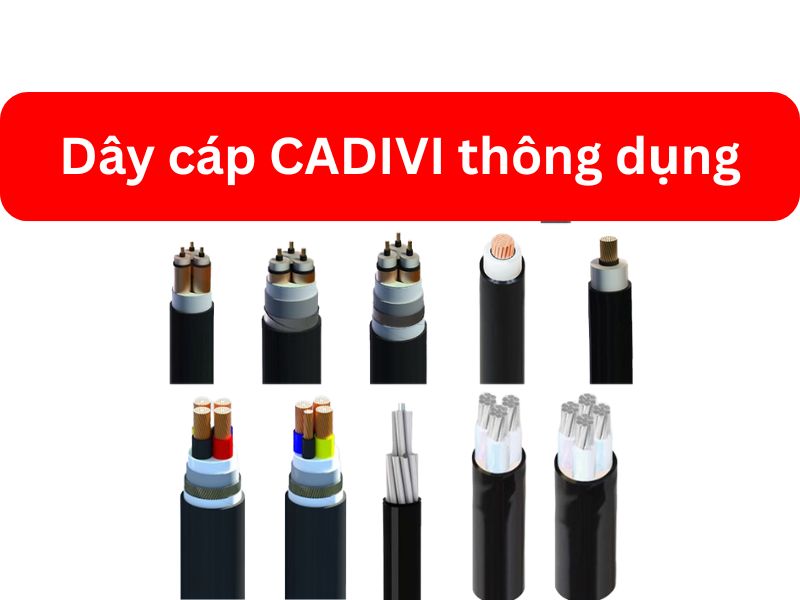

Phân Loại Các Loại Dây Cáp Điện Thông Dụng Trong Công Trình

Phân Loại Các Loại Dây Cáp Điện Thông Dụng Trong Công Trình M&E

Trong kết cấu tổng thể của một công trình xây dựng—từ tòa cao ốc văn phòng, nhà xưởng công nghiệp cho đến khu đô thị—hệ thống dây cáp điện đóng vai trò như mạng lưới mạch máu truyền tải năng lượng. Do mỗi hạng mục công trình có đặc thù vận hành, vị trí lắp đặt và yêu cầu tải dòng khác nhau, việc nắm rõ cách phân loại cac loai day cap dien thong dung là bài học vỡ lòng nhưng tối quan trọng của mọi kỹ sư cơ điện (M&E) và cán bộ thu mua vật tư.

Bài viết này sẽ hệ thống lại một cách khoa học nhất dải sản phẩm dây cáp điện chủ lực đang được ứng dụng phổ biến tại các dự án hiện nay.

Hệ thống phân loại các loại dây cáp điện trục chính công trình

Dựa vào cấp điện áp sử dụng, cấu trúc vật liệu và môi trường thi công thực tế, dải sản phẩm dây cáp điện công trình được chia làm 4 nhóm cốt lõi:

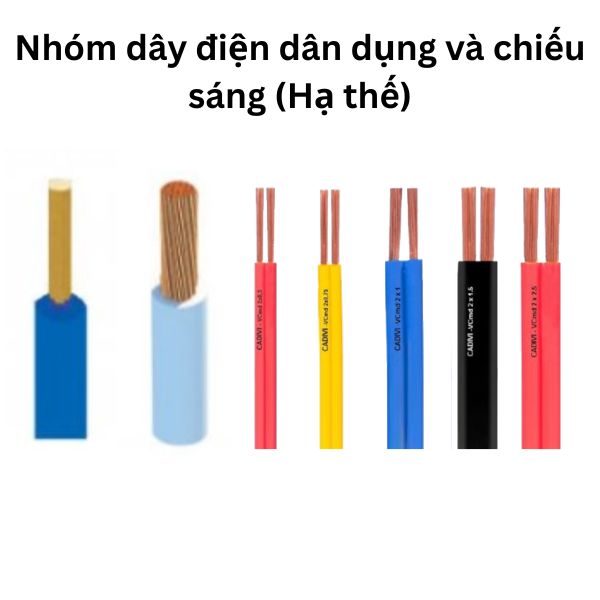

1. Nhóm dây điện dân dụng và chiếu sáng (Hạ thế)

Đây là nhóm dây truyền tải công suất nhỏ, phục vụ cho các mạch rẽ, hệ thống chiếu sáng, ổ cắm và thiết bị gia dụng trong nhà.

• Đặc điểm: Thường là dây đơn hoặc dây đôi, kết cấu gồm ruột đồng (bện nhiều sợi mềm hoặc một sợi đặc) và bọc một lớp cách điện nhựa PVC.

• Mã hiệu thông dụng: CV, VC, VCm, VCmd, TCV (dây súp dẹt).

• Biện pháp thi công: Bắt buộc phải đi luồn bên trong ống ghen nhựa âm tường, âm trần hoặc đi nổi để bảo vệ an toàn cơ học.

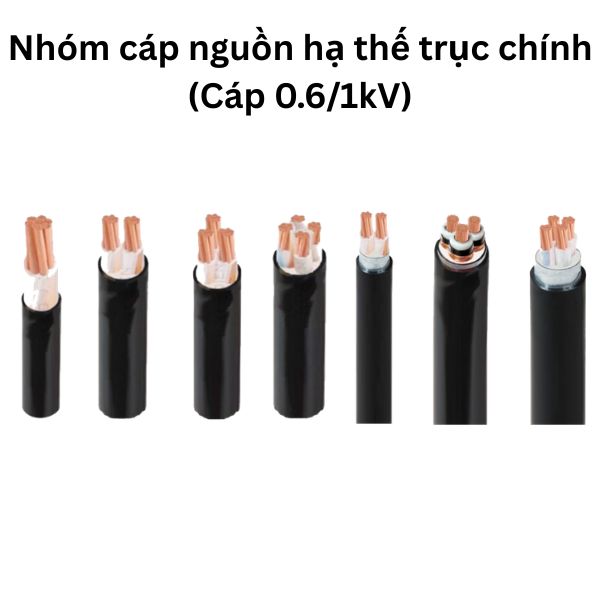

2. Nhóm cáp nguồn hạ thế trục chính (Cáp 0.6/1kV)

Dòng cáp chịu tải chủ lực cho toàn bộ hệ thống, dẫn truyền nguồn năng lượng từ trạm biến áp hạ thế, tủ điện tổng MSB đến các tủ điện phân phối tầng (DB).

• Đặc điểm: Kết cấu từ 1 đến 4 lõi (hoặc thêm lõi trung tính giảm tiết diện), sử dụng lớp cách điện nhựa XLPE cao cấp (chịu nhiệt 90°C) và bọc vỏ ngoài PVC chịu lực.

• Mã hiệu thông dụng:

  • CXV: Cáp ruột đồng, cách điện XLPE, vỏ PVC (đi trên thang máng cáp hở).

  • CXV/DSTA: Cáp hạ thế bọc giáp băng thép chống va đập, chuyên dụng để chôn ngầm trực tiếp dưới đất, đi xuyên qua nền móng.

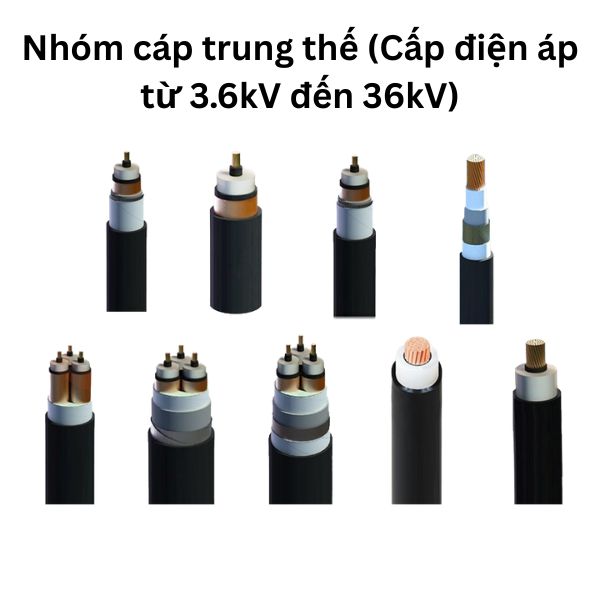

3. Nhóm cáp trung thế (Cấp điện áp từ 3.6kV đến 36kV)

Dải sản phẩm phục vụ cho lưới điện phân phối quốc gia, đưa nguồn điện cao áp từ lưới điện lực vào trạm biến áp trung thế riêng của nhà xưởng, tòa nhà.

• Đặc điểm: Cấu trúc cực kỳ phức tạp với các lớp màn chắn ruột dẫn (màn chắn bán dẫn), màn chắn cách điện, màn chắn kim loại (băng đồng) để kiểm soát và triệt tiêu điện trường. Cáp thường được trang bị giáp sợi thép (SWA) hoặc giáp băng thép (DSTA) để chịu ứng suất cơ học cực lớn.

• Mã hiệu thông dụng: CXV/SWA/PVC, CXV/DSTA/PVC (Cấp điện áp biến phổ biến là 12/20(24)kV hoặc 12,7/22(24)kV).

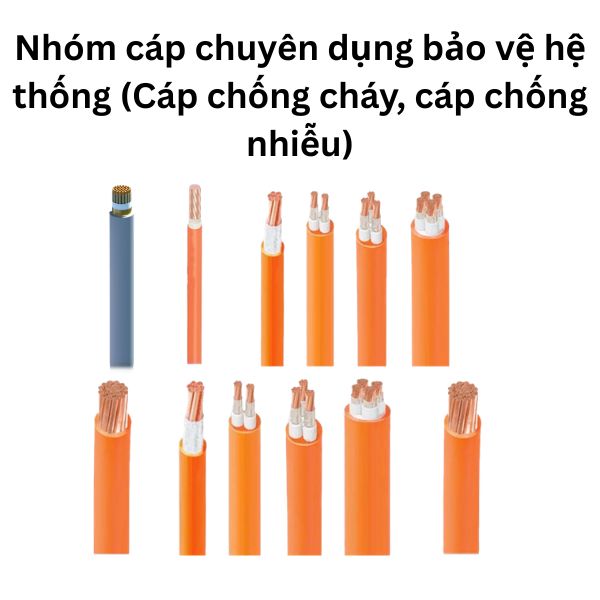

4. Nhóm cáp chuyên dụng bảo vệ hệ thống (Cáp chống cháy, cáp chống nhiễu)

Được lắp đặt tại các hạng mục đặc thù yêu cầu tiêu chuẩn an toàn phòng cháy chữa cháy (PCCC) nghiêm ngặt hoặc truyền tải dữ liệu điều khiển chính xác.

• Cáp chống cháy (Mã hiệu CXV/FR hoặc CV/FR): Được gia cố thêm lớp băng mica cách nhiệt chịu lửa. Khi có hỏa hoạn, cáp vẫn có thể duy trì nguồn điện từ 90 đến 120 phút để vận hành hệ thống bơm chữa cháy, quạt tăng áp cầu thang và đèn thoát hiểm.

• Cáp điều khiển chống nhiễu (Mã hiệu DVV/Sc): Tích hợp lớp băng đồng quấn quét giúp triệt tiêu xung nhiễu điện từ, giữ ổn định tín hiệu cho mạch đo lường, tự động hóa nhà xưởng.

Bảng tra cứu dải tiết diện và ứng dụng thực tế trong công trình

Phân nhóm cáp	Mã hiệu đại diện	Số lõi phổ biến	Dải tiết diện tiêu chuẩn	Vị trí ứng dụng thực tế
Dây dân dụng	VC, CV, VCmd	1 – 2 lõi	1.5mm² đến 6.0mm²	Luồn ống ghen cấp điện đèn, ổ cắm, điều hòa.
Cáp nguồn hạ thế	CXV	1 – 4 lõi	10mm² đến 400mm²	Đi trên thang máng cáp cấp nguồn cho các tủ DB.
Cáp ngầm hạ thế	CXV/DSTA	2 – 4 lõi	10mm² đến 300mm²	Chôn ngầm trực tiếp dưới lòng đất, cấp điện sân vườn, tủ ngoài trời.
Cáp chống cháy	CXV/FR	1 – 4 lõi	1.5mm² đến 240mm²	Cấp nguồn hệ thống PCCC, thang máy cứu hộ, hút khói hành lang.
Cáp trung thế	Cu/XLPE/PVC/…	1 hoặc 3 lõi	25mm² đến 240mm²	Đấu nối lưới điện lực vào trạm biến áp tổng dự án.

DaycapCADIVI – Đối tác cung ứng dây cáp điện công trình trọn gói

Mỗi loại dây cáp điện sinh ra để giải quyết một bài toán kỹ thuật riêng biệt. Việc chọn sai chủng loại không chỉ gây mất an toàn mà còn làm gia tăng chi phí nghiệm thu, vận hành của chủ đầu tư. Đến với DaycapCADIVI, quý nhà thầu sẽ được tối ưu hóa nguồn lực thông qua chính sách thương mại vượt trội:

• Đối soát khối lượng chuẩn nhà máy: Chúng tôi hỗ trợ bóc tách danh mục từ file bản vẽ, đối chiếu chuẩn xác dải quy cách cac loai day cap dien thong dung để lên phương án cấp hàng đồng bộ, không lãng phí vật tư thừa.

• Báo giá sỉ trực tiếp từ xưởng: Toàn bộ đơn hàng dự án (dây dân dụng, cáp hạ thế, cáp chống cháy, cáp ngầm) đều được check giá trực tiếp tại xưởng theo biên độ đồng thế giới, đảm bảo mức chiết khấu sỉ sâu từ 20% đến 25%.

• Đầy đủ hồ sơ nghiệm thu: 100% sản phẩm bàn giao tại chân công trình đều đi kèm bộ chứng chỉ chất lượng gốc (CO, CQ, Test Report bản đóng dấu đỏ của nhà máy), hỗ trợ tối đa công tác hoàn công, nghiệm thu với tư vấn giám sát.

Tùy thuộc vào thiết kế công trình sử dụng dải cáp nguồn tiêu chuẩn (CXV) hay cáp ngầm bọc giáp (DSTA), đơn giá vật tư sẽ có sự chênh lệch đáng kể theo ngày. Để bảo vệ biên độ lợi nhuận cho dự án và nhận chính sách chiết khấu sỉ tốt nhất hôm nay trực tiếp từ nhà máy, quý khách hàng hãy click tra cứu ngay bài viết tổng quan tại đây: Dây cáp điện CADIVI là gì
