Trong hệ thống truyền tải và phân phối điện, cáp trung thế đóng vai trò quan trọng trong việc dẫn điện từ trạm biến áp đến các khu công nghiệp, nhà máy, khu dân cư hoặc các công trình lớn. Đây là loại dây cáp điện được thiết kế để làm việc ở mức điện áp cao hơn so với cáp hạ thế nhưng thấp hơn so với cáp cao thế.
Hiện nay, nhiều loại dây cáp điện lõi đồng, dây cáp nhôm, cáp điện nhiều lõi, hoặc các dòng cáp chuyên dụng đều được sử dụng trong hệ thống trung thế. Những loại cáp này thường sử dụng vật liệu cách điện hiện đại như XLPE nhằm đảm bảo khả năng chịu điện áp cao và độ bền lâu dài.
Bài viết dưới đây sẽ giúp bạn hiểu rõ cáp trung thế là gì, cấu tạo của cáp trung thế, các loại cáp trung thế phổ biến, ứng dụng thực tế và bảng giá tham khảo mới nhất hiện nay.

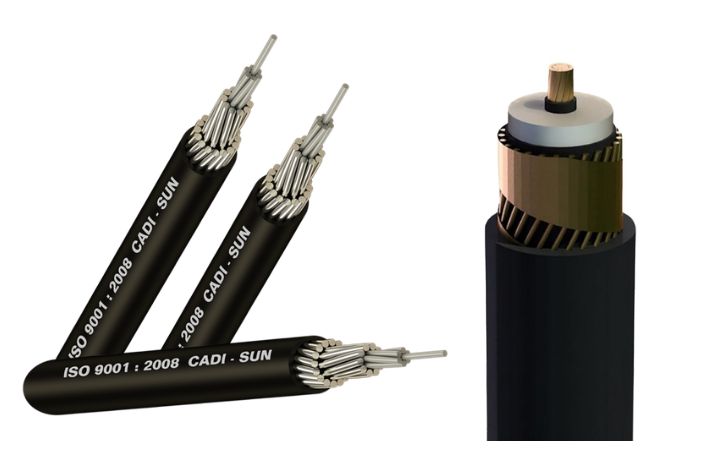

Cáp trung thế là gì?
Cáp trung thế là loại dây cáp điện được sử dụng trong hệ thống điện có cấp điện áp trung bình, thường nằm trong khoảng 3kV đến 35kV (phổ biến là 24kV). Trong thực tế tại Việt Nam, các cấp điện áp trung thế phổ biến gồm:
-
6kV
-
10kV
-
15kV
-
22kV
-
24kV
-
35kV
Cáp trung thế thường được sử dụng để truyền tải điện từ trạm biến áp trung gian đến các khu vực tiêu thụ điện như:
-
Nhà máy sản xuất
-
Khu công nghiệp
-
Tòa nhà lớn
-
Khu đô thị
-
Hệ thống hạ tầng điện
So với cáp hạ thế, cáp trung thế có cấu tạo phức tạp hơn để đảm bảo khả năng chịu điện áp cao và hoạt động ổn định trong thời gian dài.
Cấu tạo của cáp trung thế
Một dây cáp trung thế tiêu chuẩn thường gồm nhiều lớp cấu tạo nhằm đảm bảo khả năng cách điện, chịu điện áp cao và bảo vệ dây cáp khỏi các tác động từ môi trường.
Ruột dẫn điện
Ruột dẫn là bộ phận truyền tải dòng điện trong dây cáp.
Ruột dẫn thường được làm từ:
-
Đồng
-
Nhôm
Các loại dây cáp đồng thường được sử dụng phổ biến trong hệ thống trung thế nhờ khả năng dẫn điện tốt và độ bền cao. Ngoài ra, dây cáp nhôm cũng được sử dụng trong một số hệ thống nhằm giảm chi phí đầu tư.
Ruột dẫn có thể được thiết kế dạng:
-
Lõi tròn nén chặt
-
Lõi bện nhiều sợi
Lớp bán dẫn trong
Lớp bán dẫn trong được bọc trực tiếp lên ruột dẫn và có nhiệm vụ làm đều điện trường trong dây cáp. Điều này giúp hạn chế hiện tượng phóng điện cục bộ khi cáp vận hành ở điện áp cao.
Lớp cách điện
Lớp cách điện là thành phần quan trọng nhất của cáp trung thế. Hiện nay, vật liệu cách điện được sử dụng phổ biến nhất là XLPE (Cross-linked Polyethylene).
So với PVC, vật liệu XLPE có nhiều ưu điểm hơn như:
-
Khả năng chịu nhiệt cao
-
Khả năng chịu điện áp lớn
-
Tuổi thọ sử dụng lâu dài
Nhờ những đặc tính này, XLPE trở thành vật liệu cách điện tiêu chuẩn cho cáp trung thế.
Lớp bán dẫn ngoài
Lớp bán dẫn ngoài được đặt bên ngoài lớp cách điện XLPE và có nhiệm vụ phân bố điện trường đồng đều, giúp tăng độ ổn định của dây cáp khi vận hành.
Lớp màn chắn kim loại
Lớp màn chắn kim loại thường được làm từ băng đồng hoặc dây đồng xoắn quanh cáp. Lớp này có nhiệm vụ:
-
Bảo vệ cáp khỏi nhiễu điện từ
-
Dẫn dòng điện sự cố xuống đất
-
Tăng độ an toàn cho hệ thống điện
Lớp giáp bảo vệ
Một số loại cáp trung thế được trang bị thêm lớp giáp thép nhằm bảo vệ dây cáp khỏi các tác động cơ học khi lắp đặt ngầm dưới đất.
Các loại giáp phổ biến gồm:
-
Giáp băng thép
-
Giáp sợi thép
Lớp giáp bảo vệ
Một số loại cáp trung thế được trang bị thêm lớp giáp thép nhằm bảo vệ dây cáp khỏi các tác động cơ học khi lắp đặt ngầm dưới đất.
Các loại giáp phổ biến gồm:
-
Giáp băng thép
-
Giáp sợi thép
Lớp vỏ bảo vệ ngoài
Lớp vỏ ngoài thường được làm từ PVC nhằm bảo vệ dây cáp khỏi tác động của môi trường như độ ẩm, hóa chất hoặc va đập cơ học.
Phân loại cáp trung thế
Cáp trung thế có thể được phân loại theo nhiều tiêu chí khác nhau như vật liệu ruột dẫn, cấu trúc cáp hoặc cấp điện áp.
Phân loại theo vật liệu ruột dẫn
Cáp trung thế lõi đồng
Cáp lõi đồng có khả năng dẫn điện tốt và độ bền cao, thường được sử dụng trong các hệ thống điện công nghiệp và các dự án hạ tầng quan trọng.
Cáp trung thế lõi nhôm
Cáp lõi nhôm có trọng lượng nhẹ và giá thành thấp hơn cáp đồng, thường được sử dụng cho các tuyến cáp dài hoặc các hệ thống điện cần tối ưu chi phí.

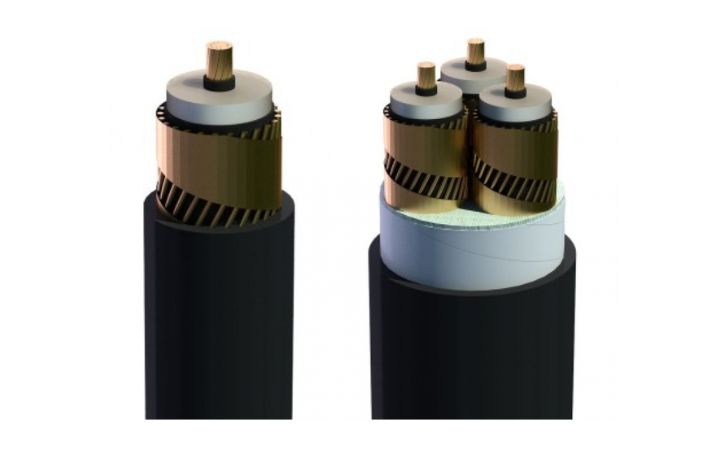

Phân loại theo số lõi
Cáp trung thế thường được thiết kế dạng:
-
Cáp trung thế 1 lõi
-
Cáp trung thế 3 lõi
Trong đó, cáp 1 lõi thường được sử dụng phổ biến trong hệ thống truyền tải trung thế.
Phân loại theo cấp điện áp
Một số cấp điện áp trung thế phổ biến hiện nay gồm:
-
Cáp trung thế 12kV
-
Cáp trung thế 22kV
-
Cáp trung thế 24kV
-
Cáp trung thế 35kV

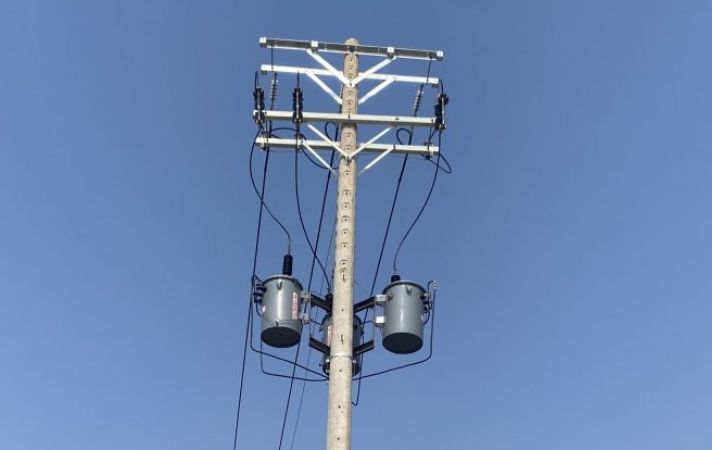

Ứng dụng của cáp trung thế
Cáp trung thế được sử dụng rộng rãi trong hệ thống truyền tải và phân phối điện.
Một số ứng dụng phổ biến gồm:
-
Truyền tải điện từ trạm biến áp đến khu công nghiệp
-
Hệ thống điện trong nhà máy sản xuất
-
Hệ thống điện cho khu đô thị và khu dân cư
-
Hệ thống điện trong các dự án hạ tầng lớn
-
Hệ thống điện cho tòa nhà thương mại và trung tâm thương mại
Nhờ khả năng truyền tải điện áp cao và hoạt động ổn định, cáp trung thế đóng vai trò quan trọng trong việc đảm bảo nguồn điện liên tục cho các khu vực tiêu thụ điện lớn.

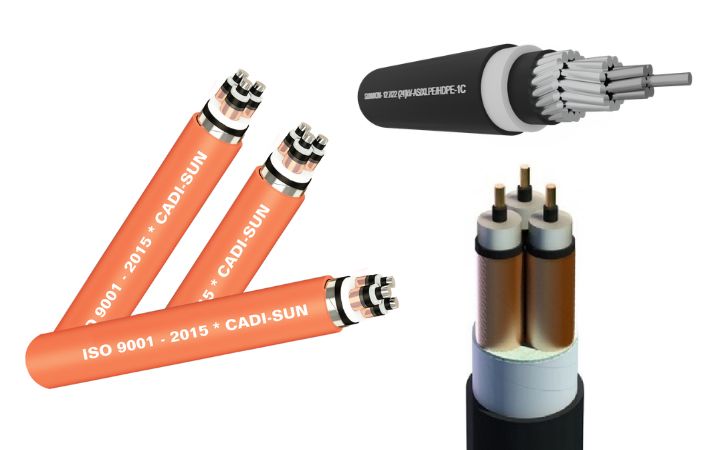

Các thương hiệu cáp trung thế phổ biến trên thị trường
Hiện nay, nhiều thương hiệu dây cáp điện cung cấp các dòng cáp trung thế cho hệ thống điện công nghiệp và hạ tầng.
CADIVI
CADIVI là một trong những thương hiệu dây cáp điện lớn tại Việt Nam, cung cấp nhiều dòng cáp trung thế sử dụng cách điện XLPE.
Một số dòng cáp trung thế phổ biến của CADIVI gồm:
- CXV CADIVI 24KV
- CXV/S CADIVI 24KV
- CXV/S DATA CADIVI 24KV
- CXV/S AWA CADIVI 24KV
- CXV/SE CADIVI 24KV
- CXV/SE DSTA CADIVI 24KV
- CXV/SE SWA CADIVI 24KV
- AXV/S CADIVI 24KV
- AXV/S DATA CADIVI 24KV
- AXV/S AWA CADIVI 24KV
- AXV/SE CADIVI 24KV
- AXV/SE DSTA CADIVI 24KV
- AXV/SE SWA CADIVI 24KV
- AX1V CADIVI 24KV
- AX1V/WBC CADIVI 24KV
- ASXV CADIVI 24KV
Các dòng cáp này thường được sử dụng trong hệ thống điện 24kV.
LS VINA
LS VINA là thương hiệu dây cáp điện liên doanh giữa Việt Nam và Hàn Quốc, nổi tiếng với các dòng cáp trung thế và cao thế chất lượng cao.
Các sản phẩm của LS VINA được sử dụng rộng rãi trong các dự án hạ tầng điện và khu công nghiệp.
Cadisun
Cadisun cung cấp nhiều dòng cáp trung thế sử dụng cách điện XLPE phục vụ cho các hệ thống điện công nghiệp và các công trình xây dựng lớn.
Thịnh Phát
Thịnh Phát cũng là một trong những thương hiệu dây cáp điện trong nước cung cấp các loại cáp trung thế cho nhiều công trình điện tại Việt Nam.
Báo giá cáp trung thế mới nhất
Giá cáp trung thế phụ thuộc vào nhiều yếu tố như:
-
Vật liệu ruột dẫn (đồng hoặc nhôm)
-
Tiết diện dây dẫn
-
Cấp điện áp
-
Loại giáp bảo vệ
-
Thương hiệu sản xuất
Để biết chính xác bảng giá cáp trung thế mới nhất, vui lòng liên hệ trực tiếp cho chúng tôi để được cập nhật nhanh nhất. Ngoài ra nếu bạn quan tâm đến bảng giá cáp trung thế CADIVI mới nhất có thể xem thêm tại:
- Bảng giá dây cáp điện trung thế CADIVI ruột đồng mới nhất
- Bảng giá dây cáp điện trung thế CADIVI ruột nhôm mới nhất
Lưu ý: giá cáp điện có thể thay đổi tùy theo thời điểm và biến động giá kim loại trên thị trường.
Kết luận
Cáp trung thế là thành phần quan trọng trong hệ thống truyền tải và phân phối điện, giúp dẫn điện từ trạm biến áp đến các khu công nghiệp, khu đô thị và các công trình lớn. Với cấu tạo gồm nhiều lớp bảo vệ như ruột dẫn, lớp bán dẫn, lớp cách điện XLPE và lớp màn chắn kim loại, cáp trung thế có khả năng vận hành ổn định trong điều kiện điện áp cao.
Việc lựa chọn đúng loại cáp trung thế và thương hiệu uy tín như CADIVI, LS VINA, Cadisun hoặc Thịnh Phát sẽ giúp đảm bảo độ an toàn và hiệu suất vận hành cho hệ thống điện.
