Cáp cao thế là gì? Cấu tạo, phân loại, ứng dụng và báo giá mới nhất

Trong hệ thống truyền tải điện quốc gia, cáp cao thế là loại dây cáp điện được sử dụng để truyền tải điện năng ở mức điện áp rất cao trên khoảng cách dài. Loại cáp này đóng vai trò quan trọng trong việc kết nối các nhà máy điện, trạm biến áp và hệ thống lưới điện quốc gia.

So với cáp hạ thế và cáp trung thế, cáp cao thế được thiết kế với cấu trúc phức tạp hơn, sử dụng vật liệu cách điện đặc biệt và tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt để đảm bảo an toàn khi vận hành ở điện áp lớn. Trong nhiều hệ thống điện hiện đại, cáp cao thế thường sử dụng vật liệu cách điện XLPE nhằm tăng khả năng chịu nhiệt và độ bền điện môi.

Bài viết dưới đây sẽ giúp bạn hiểu rõ cáp cao thế là gì, cấu tạo của cáp cao thế, các loại cáp cao thế phổ biến, ứng dụng thực tế và bảng giá tham khảo mới nhất hiện nay.

Cáp cao thế là gì?

Cáp cao thế là loại dây cáp điện được sử dụng trong hệ thống điện có cấp điện áp từ khoảng 66kV trở lên, thường được dùng để truyền tải điện năng giữa các trạm biến áp hoặc từ nhà máy điện đến các trung tâm phân phối điện.

Trong ngành điện, hệ thống cáp điện thường được chia thành các cấp điện áp chính:

• Cáp hạ thế: dưới 1kV

• Cáp trung thế: khoảng 3kV – 35kV

• Cáp cao thế: từ 66kV trở lên

Cáp cao thế được sử dụng trong các hệ thống truyền tải điện quy mô lớn và các dự án hạ tầng điện quốc gia. Nhờ khả năng truyền tải điện năng với công suất lớn, loại cáp này giúp giảm tổn thất điện năng khi truyền tải trên khoảng cách dài.

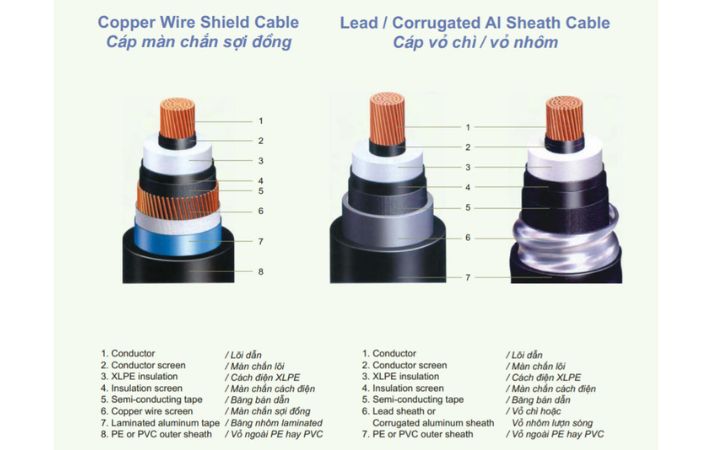

Cấu tạo của cáp cao thế

Một dây cáp cao thế có cấu tạo nhiều lớp nhằm đảm bảo khả năng chịu điện áp cao và vận hành ổn định trong môi trường khắc nghiệt.

Ruột dẫn điện

Ruột dẫn là thành phần dùng để truyền tải dòng điện trong dây cáp. Ruột dẫn thường được làm từ:

• Đồng

• Nhôm

Các loại dây cáp đồng thường được sử dụng trong hệ thống cáp cao thế nhờ khả năng dẫn điện tốt và độ bền cao. Trong khi đó, dây cáp nhôm có trọng lượng nhẹ và chi phí thấp hơn nên được sử dụng trong một số hệ thống truyền tải điện.

Ruột dẫn thường được thiết kế dạng bện nhiều sợi để tăng tính linh hoạt và khả năng chịu lực.

Lớp bán dẫn trong

Lớp bán dẫn trong được đặt giữa ruột dẫn và lớp cách điện nhằm làm đều điện trường xung quanh ruột dẫn. Điều này giúp hạn chế hiện tượng phóng điện cục bộ và tăng độ ổn định của dây cáp khi vận hành ở điện áp cao.

Lớp cách điện

Lớp cách điện của cáp cao thế thường được làm từ XLPE (Cross-linked Polyethylene), một vật liệu cách điện có khả năng chịu điện áp và chịu nhiệt rất tốt.

So với PVC, XLPE có nhiều ưu điểm như:

• Điện môi cao

• Khả năng chịu nhiệt tốt

• Tuổi thọ sử dụng lâu dài

• Khả năng chống lão hóa

Nhờ những đặc tính này, XLPE được sử dụng phổ biến trong các loại cáp trung thế và cáp cao thế.

Lớp bán dẫn ngoài

Lớp bán dẫn ngoài được đặt bên ngoài lớp cách điện XLPE nhằm đảm bảo điện trường được phân bố đồng đều quanh lớp cách điện. Điều này giúp tăng độ ổn định và tuổi thọ của dây cáp.

Lớp màn chắn kim loại

Lớp màn chắn kim loại thường được làm từ dây đồng hoặc băng đồng quấn quanh dây cáp. Lớp này có nhiệm vụ:

• Giảm nhiễu điện từ

• Bảo vệ hệ thống điện

• Dẫn dòng điện sự cố xuống đất

Lớp giáp bảo vệ

Trong nhiều trường hợp, cáp cao thế được trang bị thêm lớp giáp kim loại nhằm tăng khả năng chịu lực và bảo vệ dây cáp khi lắp đặt ngầm dưới đất.

Các loại giáp phổ biến gồm:

• Giáp băng thép

• Giáp sợi thép

Lớp vỏ bảo vệ ngoài

Lớp vỏ ngoài thường được làm từ PVC hoặc vật liệu polymer đặc biệt nhằm bảo vệ dây cáp khỏi các tác động của môi trường như độ ẩm, hóa chất và va đập cơ học.

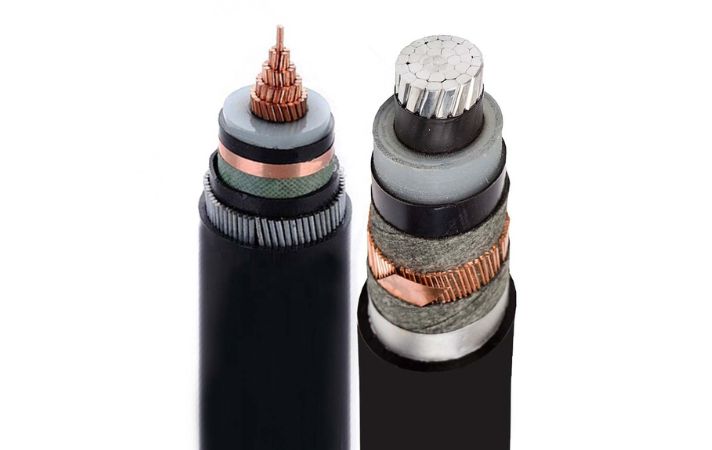

Phân loại cáp cao thế

Cáp cao thế có thể được phân loại theo nhiều tiêu chí khác nhau như cấp điện áp, vật liệu ruột dẫn hoặc cấu trúc cáp.

Phân loại theo cấp điện áp

Một số cấp điện áp cao thế phổ biến gồm:

• Cáp cao thế 66kV

• Cáp cao thế 110kV

• Cáp cao thế 220kV

• Cáp siêu cao thế 500kV

Mỗi cấp điện áp sẽ có yêu cầu thiết kế và tiêu chuẩn kỹ thuật khác nhau.

Phân loại theo vật liệu ruột dẫn

Cáp cao thế lõi đồng có khả năng dẫn điện tốt và độ bền cao, thường được sử dụng trong các hệ thống truyền tải điện quan trọng.

Cáp cao thế lõi nhôm có trọng lượng nhẹ và chi phí thấp hơn, phù hợp với các tuyến truyền tải điện dài.

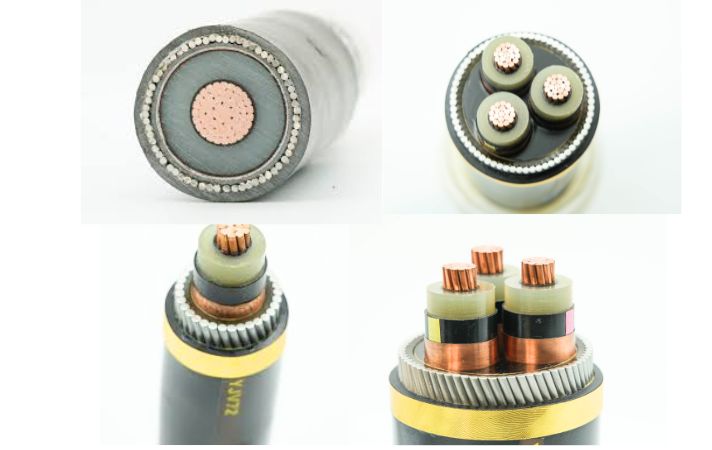

Phân loại theo cấu trúc cáp

Cáp cao thế thường được thiết kế dạng:

• Cáp cao thế 1 lõi

• Cáp cao thế 3 lõi

Trong hệ thống truyền tải điện hiện đại, cáp cao thế 1 lõi được sử dụng phổ biến hơn nhờ khả năng tản nhiệt tốt và hiệu suất truyền tải cao.

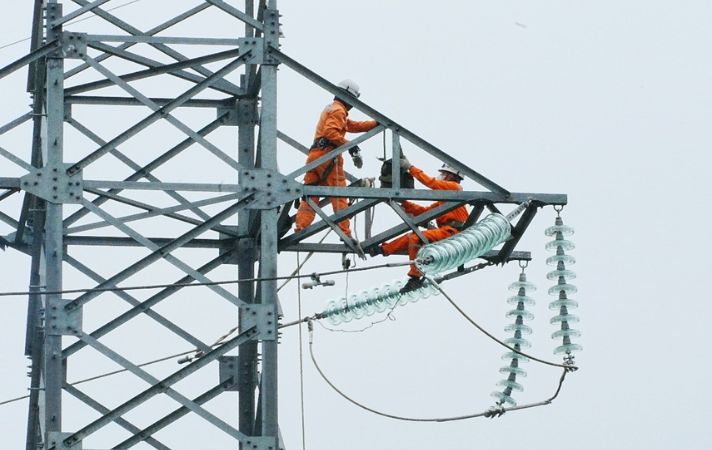

Ứng dụng của cáp cao thế

Cáp cao thế được sử dụng rộng rãi trong các hệ thống truyền tải điện quy mô lớn.

Một số ứng dụng phổ biến gồm:

• Truyền tải điện từ nhà máy điện đến trạm biến áp

• Hệ thống truyền tải điện quốc gia

• Hệ thống điện cho khu công nghiệp lớn

• Hệ thống điện cho các dự án hạ tầng quy mô lớn

• Hệ thống điện cho các khu đô thị và thành phố

Nhờ khả năng truyền tải điện năng với công suất lớn, cáp cao thế đóng vai trò quan trọng trong việc đảm bảo nguồn điện ổn định cho toàn bộ hệ thống điện.

Các thương hiệu cáp cao thế phổ biến trên thị trường

Hiện nay, nhiều thương hiệu dây cáp điện trên thế giới và tại Việt Nam cung cấp các dòng cáp cao thế phục vụ cho hệ thống truyền tải điện.

CADIVI

CADIVI là một trong những thương hiệu dây cáp điện lớn tại Việt Nam, cung cấp nhiều dòng cáp điện lực phục vụ cho các hệ thống điện dân dụng, công nghiệp và hạ tầng.

Bên cạnh các dòng cáp hạ thế và cáp trung thế, CADIVI cũng phát triển các dòng dây cáp điện CADIVI chất lượng cao đáp ứng các tiêu chuẩn kỹ thuật trong ngành điện.

LS VINA

LS VINA là thương hiệu dây cáp điện liên doanh giữa Việt Nam và Hàn Quốc, nổi tiếng với các dòng cáp trung thế và cao thế phục vụ cho hệ thống truyền tải điện và các dự án hạ tầng lớn.

Các sản phẩm của LS VINA được sử dụng trong nhiều dự án điện lực tại Việt Nam và khu vực châu Á.

Cadisun

Cadisun là thương hiệu dây cáp điện quen thuộc tại thị trường Việt Nam với nhiều dòng cáp điện lực phục vụ cho các công trình xây dựng và hệ thống điện công nghiệp.

Một số dòng cáp của Cadisun cũng được sử dụng trong các dự án điện lực quy mô lớn.

Thịnh Phát

Thịnh Phát là thương hiệu dây cáp điện trong nước cung cấp nhiều loại cáp điện lực phục vụ cho các công trình dân dụng và hệ thống điện công nghiệp.

Các sản phẩm của Thịnh Phát được sử dụng trong nhiều dự án xây dựng và hệ thống điện tại Việt Nam.

Báo giá cáp cao thế mới nhất

Giá cáp cao thế trên thị trường phụ thuộc vào nhiều yếu tố như:

• Cấp điện áp của dây cáp

• Tiết diện ruột dẫn

• Vật liệu ruột dẫn (đồng hoặc nhôm)

• Cấu trúc giáp bảo vệ

• Thương hiệu sản xuất

Để biết chính xác bảng giá cáp cao thế mới nhất, vui lòng liên hệ trực tiếp cho chúng tôi để được cập nhật nhanh nhất.
