Hệ thống truyền tải điện là mạng lưới gồm đường dây cao thế và các trạm biến áp, có nhiệm vụ đưa điện năng từ nhà máy phát điện đến các khu vực tiêu thụ. Hệ thống vận hành theo nguyên lý nâng điện áp lên cực cao để giảm hao phí khi truyền tải xa, đóng vai trò cốt lõi trong việc đảm bảo cung cấp năng lượng ổn định.
Giao hàng nhanh chóng tận công trình dự án các khu vực: Hồ Chí Minh, Đồng Nai, Bình Dương, Long An, Vũng Tàu, Cần Thơ,..
DaycapCADIVI - Đại lý dây cáp điện CADIVI GIÁ TỐT - CHIẾT KHẤU CAO
(Bấm vào hình để liên hệ cho chúng tôi):
Bài viết dưới đây của DaycapCADIVI sẽ giúp bạn hiểu rõ khái niệm, nguyên lý hoạt động cũng như vai trò cốt lõi của hệ thống truyền tải điện.

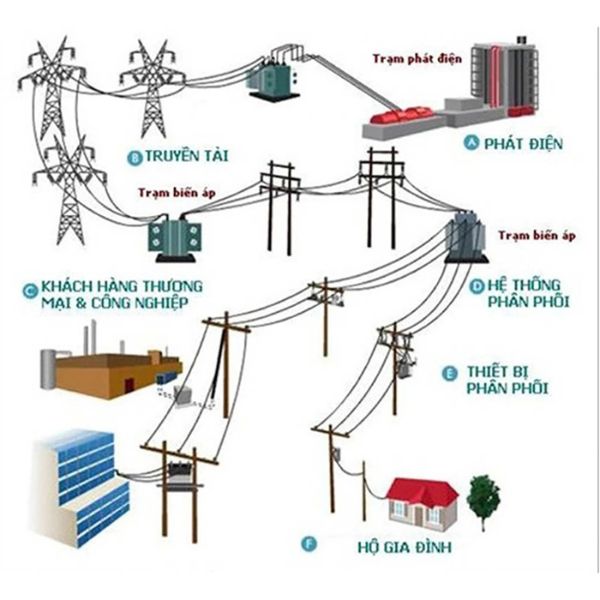

Hệ thống truyền tải điện là gì?
Hệ thống truyền tải điện là phân đoạn trung gian nằm giữa “Khâu phát điện” (Nhà máy điện) và “Khâu phân phối điện” (Lưới điện hạ thế cấp tới hộ tiêu dùng).
Cấu tạo cơ bản của hệ thống bao gồm:
-

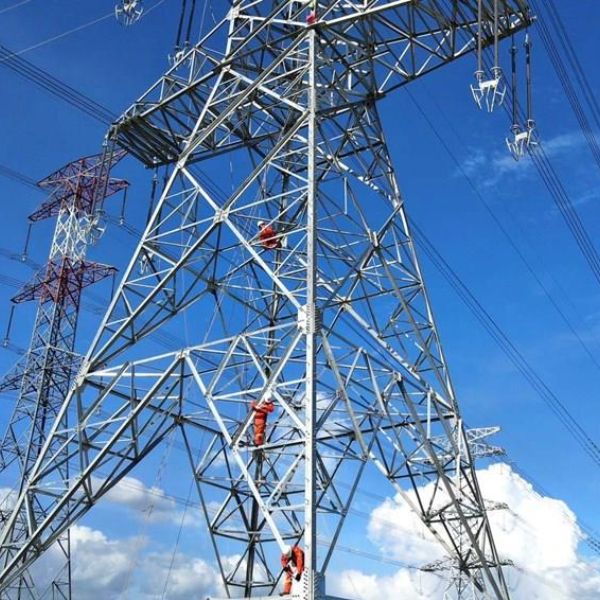

Đường dây truyền tải: Các đường dây cáp nhôm lõi thép (ACSR) hoặc cáp đồng siêu cao thế treo trên các cột tháp thép khổng lồ.
-
Trạm biến áp tăng áp: Đặt tại các nhà máy điện để nâng điện áp phát ra (thường từ 10kV – 24kV) lên mức cao thế (110kV, 220kV, 500kV).
-
Trạm biến áp giảm áp: Đặt gần các trung tâm phụ tải để hạ điện áp xuống cấp trung thế (22kV, 35kV) trước khi chuyển giao cho lưới phân phối.
-
Hệ thống điều khiển, bảo vệ: Bao gồm máy cắt, rơ-le bảo vệ, hệ thống SCADA theo dõi và điều độ thời gian thực.
Nguyên lý hoạt động của hệ thống truyền tải điện
Nguyên lý cốt lõi của truyền tải điện đi xa là: Tăng điện áp lên cực cao để giảm dòng điện, từ đó giảm thiểu tối đa hao hụt năng lượng dưới dạng nhiệt trên đường dây.
1. Công thức tổn hao điện năng
Công suất hao phí do tỏa nhiệt trên đường dây dẫn được tính theo công thức:
P_hao_phi = (P^2 * R) / U^2
Trong đó:
-
P: Công suất điện cần truyền tải
-
R: Điện trở của đường dây dẫn
-
U: Điện áp (hiệu điện thế) truyền tải
2. Ý nghĩa kỹ thuật
Từ công thức trên, tổn hao công suất (P_hao_phi) tỷ lệ nghịch với bình phương điện áp (U^2). Nghĩa là nếu ta tăng điện áp U lên 10 lần, thì công suất hao phí trên đường dây sẽ giảm đi 100 lần.
3. Quy trình vận hành dòng điện
-
Tại nhà máy điện: Máy phát tạo ra điện áp khoảng 10kV – 24kV.
-
Tăng áp: Trạm biến áp tại nhà máy nâng điện áp lên 110kV, 220kV hoặc 500kV để đưa vào đường dây truyền tải Bắc – Nam.
-
Truyền tải đi xa: Điện năng di chuyển qua hàng trăm km mạng lưới cao thế.
-
Giảm áp phân phối: Khi đến gần khu vực tiêu thụ, điện áp được hạ dần qua các trạm biến áp hạ cấp xuống 22kV, rồi cuối cùng qua trạm biến áp hạ thế về 220V/380V cấp cho nhà dân và xưởng sản xuất.
Các cấp điện áp truyền tải điện tại Việt Nam
Hệ thống truyền tải điện quốc gia Việt Nam (do Tổng công ty Truyền tải điện Quốc gia – EVNNPT quản lý) được phân thành các cấp điện áp:
-
Cấp Siêu cao thế (500kV): Đường dây trục xương sống kết nối hệ thống điện ba miền Bắc – Trung – Nam, truyền tải công suất lớn giữa các vùng miền.
-
Cấp Cao thế (220kV): Mạng lưới liên kết vùng, truyền tải điện từ các nhà máy điện quy mô lớn về các trạm trung gian tỉnh/thành phố.
-
Cấp Cao thế (110kV): Mạng lưới truyền tải nội tỉnh, cấp nguồn cho các trạm biến áp phân phối quận/huyện và các khu công nghiệp lớn.

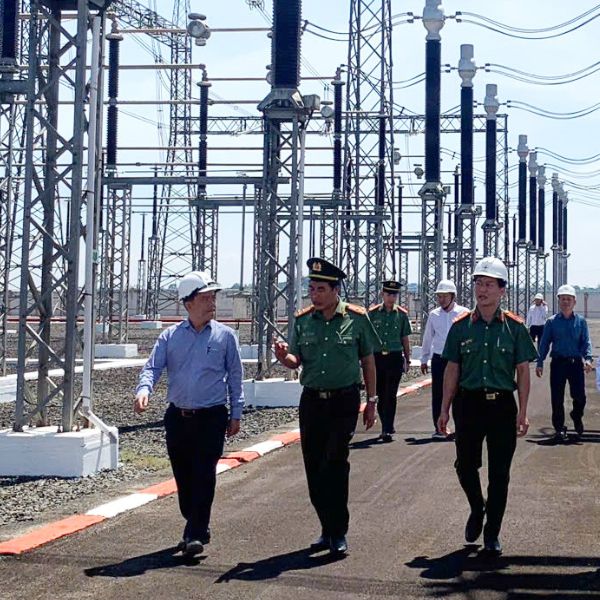

Vai trò chiến lược của hệ thống truyền tải điện
Hệ thống truyền tải điện giữ vị trí sống còn đối với sự phát triển kinh tế – xã hội và an ninh năng lượng:
-
Cân bằng năng lượng giữa các vùng miền: Cho phép chuyển tải điện từ các tỉnh thừa nguồn năng lượng (như miền Trung, miền Nam nhiều điện mặt trời, điện gió) sang các khu vực thiếu hụt nguồn cung (như các trung tâm công nghiệp phía Bắc).
-
Tối ưu hóa chi phí sản xuất điện: Giúp huy động linh hoạt các nguồn điện giá rẻ (như thủy điện vào mùa mưa) và hạn chế phải phát các nguồn điện tốn kém.
-
Nâng cao độ tin cậy cung cấp điện: Nhờ liên kết mạng lưới vòng, khi một nhà máy hoặc một đường dây gặp sự cố, hệ thống có thể lập tức tự động điều chốt nguồn từ tuyến khác để không làm gián đoạn dòng điện.
-
Thúc đẩy phát triển công nghiệp: Đảm bảo nguồn điện ổn định, chất lượng cao cho các khu công nghiệp, khu chế xuất và vùng kinh tế trọng điểm.

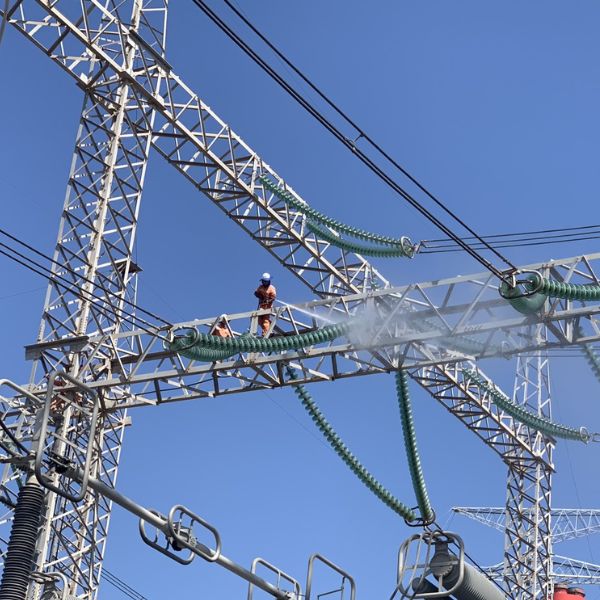

Giải pháp dây cáp và phụ kiện cho hạ tầng truyền tải tại TP.HCM
Để đáp ứng tiêu chuẩn khắt khe của hệ thống truyền tải điện cao thế và trung thế, các sản phẩm cáp điện bắt buộc phải đáp ứng độ bền cơ học cao, chịu được điện trường lớn và chống oxy hóa tốt ngoài trời.
DaycapCADIVI cung cấp chính hãng các dòng sản phẩm cáp điện lực hạ thế và trung thế CADIVI cho các dự án hạ tầng tại TP.HCM và miền Nam:
-
Sản phẩm: Cáp trung thế Treo/Ngầm 24kV, 35kV (CXV/S, AXV/S), cáp nhôm lõi thép bọc/trần (AsAC, As), cáp điện lực hạ thế 0.6/1kV.
-
Chất lượng: Ruột dẫn đồng/nhôm nguyên chất, lớp cách điện XLPE liên kết chéo siêu bền, chịu tải cao, đạt đầy đủ chứng chỉ TCVN và IEC.
-
Chính sách: Hàng chính hãng, hồ sơ CO/CQ đầy đủ, chiết khấu cao cho nhà thầu, hỗ trợ vận chuyển tận chân công trình.
Kết luận
Hệ thống truyền tải điện đóng vai trò cầu nối chiến lược giúp vận chuyển điện năng an toàn, hiệu quả từ nơi sản xuất đến nơi tiêu thụ. Hiểu rõ nguyên lý và vai trò của truyền tải điện không chỉ giúp chúng ta đánh giá đúng tầm quan trọng của hạ tầng năng lượng quốc gia mà còn là cơ sở để lựa chọn thiết bị, vật tư cáp điện chuẩn kỹ thuật cho mọi công trình.
