Tiêu chuẩn TCVN 6612:2007 (tương đương IEC 60228:2004) quy định về ruột dẫn của cáp điện bọc. Tiêu chuẩn này phân loại ruột dẫn thành 4 cấp (Cấp 1, 2, 5, 6), đồng thời quy định chi tiết về diện tích tiết diện danh định, số lượng sợi, đường kính tối đa và điện trở xoay chiều/một chiều tối đa để đảm bảo an toàn truyền tải.
Giao hàng nhanh chóng tận công trình dự án các khu vực: Hồ Chí Minh, Đồng Nai, Bình Dương, Long An, Vũng Tàu, Cần Thơ,..
DaycapCADIVI - Đại lý dây cáp điện CADIVI GIÁ TỐT - CHIẾT KHẤU CAO
(Bấm vào hình để liên hệ cho chúng tôi):
Khi lựa chọn dây và cáp điện cho các công trình, thông số về điện trở và tiết diện của ruột dẫn luôn là yếu tố quyết định hàng đầu. Để đảm bảo dây cáp điện không bị thiếu ly, không gian lận tiết diện và đạt khả năng tải dòng chuẩn xác, các nhà sản xuất bắt buộc phải tuân thủ bộ tiêu chuẩn TCVN 6612:2007.
Bài viết dưới đây của DaycapCADIVI sẽ giúp bạn hiểu rõ bản chất, các quy định cốt lõi và ý nghĩa của TCVN 6612:2007 trong ngành sản xuất dây cáp điện.

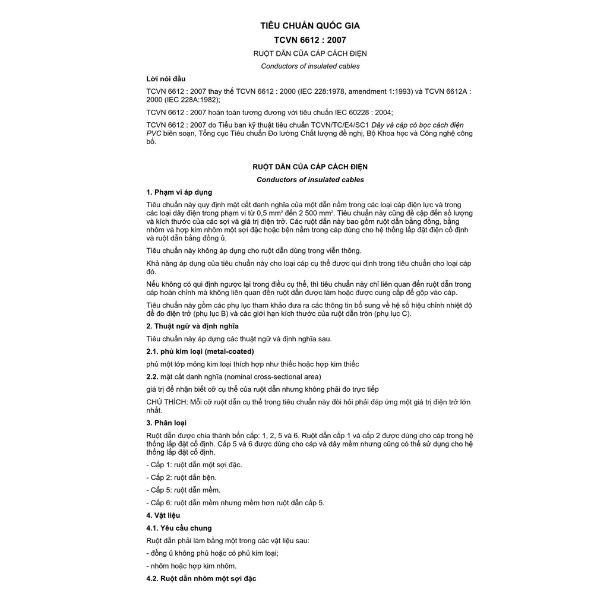

Tiêu chuẩn TCVN 6612:2007 là gì?
TCVN 6612:2007 là Tiêu chuẩn Quốc gia Việt Nam do Ban kỹ thuật tiêu chuẩn TCVN/TC/E4 Dây và cáp điện biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.
-
Tên đầy đủ: TCVN 6612:2007 – Ruột dẫn của cáp cách điện (Conductors of insulated cables).
-
Tiêu chuẩn quốc tế tương đương: IEC 60228:2004.
-
Mục đích: Quy định kích thước chuẩn, số lượng sợi tối thiểu và điện trở cực đại cho phép tại 20 độ C đối với các ruột dẫn điện có tiết diện từ 0.5 mm2 đến 2500 mm2.
Phân loại ruột dẫn điện theo TCVN 6612:2007
Tiêu chuẩn TCVN 6612:2007 chia ruột dẫn điện thành 4 Cấp (Class) chính dựa trên mức độ mềm dẻo và cấu trúc sợi:
1. Cấp 1 (Class 1): Ruột dẫn một sợi (Ruột cứng)
-
Đặc điểm: Chỉ gồm một sợi đơn duy nhất làm bằng đồng hoặc nhôm.
-
Ứng dụng: Thường dùng cho các loại dây điện dân dụng âm tường (dây đơn cứng VC), cáp điện cố định không yêu cầu độ uốn dẻo.
2. Cấp 2 (Class 2): Ruột dẫn bện (Ruột cứng bện)
-
Đặc điểm: Gồm nhiều sợi đồng hoặc nhôm tròn có đường kính bằng nhau bện xoắn lại (hoặc bện nén chặt để giảm khe hở).
-
Ứng dụng: Sử dụng phổ biến cho các dòng cáp điện lực hạ thế và trung thế (như cáp CV, CXV).
3. Cấp 5 (Class 5): Ruột dẫn mềm
-
Đặc điểm: Gồm rất nhiều sợi đồng nguyên chất đường kính nhỏ bện lại với nhau, tạo ra độ dẻo dai và khả năng uốn cong rất cao.
-
Ứng dụng: Làm ruột dẫn cho dây điện dân dụng dẻo (dây VCm), dây nguồn thiết bị di động, dây súp.
4. Cấp 6 (Class 6): Ruột dẫn cực mềm
-
Đặc điểm: Đường kính của các sợi đồng đơn nhỏ hơn nữa so với Cấp 5, cho phép ruột dẫn uốn gập liên tục mà không lo đứt ngầm.
-
Ứng dụng: Dùng cho dây cáp hàn, cáp cẩu trục, thiết bị di động làm việc trong môi trường rung lắc mạnh.
Các quy định kỹ thuật cốt lõi trong TCVN 6612:2007
1. Quy định về Điện trở ruột dẫn (Đơn vị: Ohm/km)
Tiêu chuẩn quy định giá trị Điện trở lớn nhất cho phép tại 20 độ C đối với từng cấp ruột dẫn và tiết diện danh định. Điện trở của dây cáp thực tế không được phép vượt quá giá trị này. Đơn vị sản xuất có thể điều chỉnh số sợi hoặc kích thước sợi, nhưng điện trở đo được phải đạt chuẩn TCVN 6612:2007.
2. Tiết diện danh định (mm2)
Tiết diện danh định (như 1.5 mm2, 2.5 mm2, 4.0 mm2…) là giá trị trị số dùng để định danh kích cỡ dây. TCVN 6612 không bắt buộc tiết diện thực tế phải chính xác tuyệt đối từng milimét vuông, mà tập trung kiểm soát giới hạn điện trở cực đại để đảm bảo khả năng tải điện.
3. Chất liệu chế tạo ruột dẫn
-
Đồng (Cu): Đồng ủ mềm (đối với Cấp 2, 5, 6) hoặc đồng cứng/kim loại tráng thiếc.
-
Nhôm (Al): Nhôm tròn hoặc hợp kim nhôm (chủ yếu áp dụng cho Cấp 1 và Cấp 2).
Ý nghĩa của TCVN 6612:2007 đối với chất lượng dây cáp điện CADIVI
Việc đáp ứng chuẩn TCVN 6612:2007 mang lại sự yên tâm tuyệt đối cho người tiêu dùng và nhà thầu công trình:
-
Đảm bảo khả năng tải điện: Giúp dây cáp tải đúng công suất thiết kế, không bị quá nhiệt hay gây tổn hao điện năng.
-
Hạn chế nguy cơ chập cháy: Dây đạt chuẩn điện trở TCVN 6612 giúp hệ thống không bị nóng lên bất thường trong quá trình vận hành liên tục.
-
Chống gian lận thương mại: Giúp người mua phân biệt được sản phẩm chính hãng đạt chuẩn với các loại dây điện trôi nổi bị rút bớt lõi đồng.
Toàn bộ các dòng dây điện dân dụng (VC, VCm, VCmd) và cáp điện lực (CV, CXV, AXV) do thương hiệu CADIVI sản xuất đều tuân thủ nghiêm ngặt tiêu chuẩn TCVN 6612:2007 / IEC 60228.
DaycapCADIVI phân phối chính hãng các sản phẩm dây và cáp điện CADIVI đạt chuẩn TCVN 6612 tại TP.HCM và các tỉnh miền Nam với giá cáp CADIVI chiết khấu tốt nhất cho công trình.
Kết luận
Hiểu rõ tiêu chuẩn quốc gia TCVN 6612:2007 là gì sẽ giúp các kỹ sư, nhà thầu và người tiêu dùng có thêm căn cứ kỹ thuật để đánh giá chất lượng dây cáp điện. Lựa chọn dây cáp đạt chuẩn TCVN 6612 chính là giải pháp cốt lõi để bảo vệ an toàn và độ bền vững cho mọi công trình.
