Trong quá trình lựa chọn vật tư cáp điện lực cho các công trình công nghiệp, hạ tầng đô thị và dân dụng, ký hiệu TCVN 5935-1:2013 thường xuyên xuất hiện trên vỏ cáp và catalog kỹ thuật. Việc tuân thủ tiêu chuẩn này giúp đảm bảo cáp điện vận hành an toàn, chịu tải tốt và chống chịu hiệu quả với tác động của môi trường.
Bài viết dưới đây của DaycapCADIVI sẽ giúp bạn hiểu rõ bản chất, cấu trúc kỹ thuật và ứng dụng thực tế của TCVN 5935-1:2013.
Tiêu chuẩn TCVN 5935-1:2013 là gì?
TCVN 5935-1:2013 là Tiêu chuẩn Quốc gia Việt Nam do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC/E4 Dây và cáp điện biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.
-
Tên đầy đủ: TCVN 5935-1:2013 – Cáp điện lực có vỏ bọc cách điện bằng chất điện phân rắn đùn dán cho điện áp danh định từ 1 kV (Um = 1.2 kV) đến 30 kV (Um = 36 kV) – Phần 1: Cáp cho điện áp danh định 1 kV (Um = 1.2 kV) và 3 kV (Um = 3.6 kV).
-
Tiêu chuẩn quốc tế tương đương: IEC 60502-1:2004 / Amd 1:2009.
-
Phạm vi áp dụng: Áp dụng cho các loại cáp điện lực lắp đặt cố định trong nhà, ngoài trời, đi trong ống ghen, máng cáp hoặc chôn trực tiếp trong đất.
Cấu trúc và quy định kỹ thuật cốt lõi theo TCVN 5935-1:2013
Tiêu chuẩn đưa ra các tiêu chí bắt buộc đối với từng lớp cấu tạo của một sợi cáp điện lực hạ thế:
1. Ruột dẫn điện (Conductor)
-
Phải tuân thủ theo tiêu chuẩn TCVN 6612:2007 (IEC 60228).
-
Chất liệu bằng Đồng (Cu) hoặc Nhôm (Al), dạng ruột cứng tròn bện (Cấp 2) hoặc bện nén chặt để giảm tiết diện ngoài.
2. Vỏ bọc cách điện (Insulation)

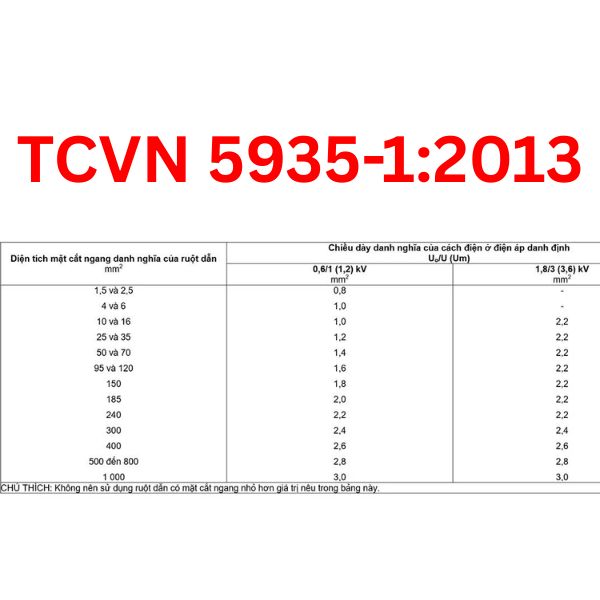

TCVN 5935-1:2013 quy định độ dày tối thiểu và loại vật liệu cách điện đùn:
-
Nhựa PVC (Polyvinyl Chloride): Nhiệt độ làm việc dài hạn tối đa là 70 độ C.
-
Nhựa XLPE (Cross-linked Polyethylene): Nhiệt độ làm việc dài hạn tối đa là 90 độ C, khả năng chịu quá tải và ngắn mạch vượt trội (lên đến 250 độ C khi ngắn mạch).
3. Lớp đệm và vỏ bọc bọc ngoài (Sheath & Bedding)
-
Quy định về độ dày lớp vỏ bảo vệ ngoài cùng (thường là nhựa PVC loại ST2 hoặc nhựa SE1) giúp chống thấm nước, chống va đập cơ học và chống hóa chất trong đất.
4. Lớp giáp bảo vệ (Armour – nếu có)
-
Với các loại cáp chôn ngầm trực tiếp dưới đất, tiêu chuẩn quy định sử dụng lớp giáp bằng băng thép (DATA/STA) hoặc sợi thép tròn (AWA/SWA) để chống lại lực nén, lực va đập cơ học và sự phá hoại của côn trùng.
Các phương pháp thử nghiệm bắt buộc theo TCVN 5935-1:2013
Để một sản phẩm cáp điện lực được cấp chứng nhận đạt chuẩn TCVN 5935-1:2013, mẫu cáp phải trải qua các bài thử nghiệm nghiêm ngặt:
-
Thử nghiệm điện áp: Thử nghiệm chịu điện áp tần số công nghiệp trong khoảng thời gian quy định mà không bị xuyên thủng cách điện.
-
Thử nghiệm điện trở cách điện: Đo điện trở cách điện ở nhiệt độ làm việc bình thường và nhiệt độ tối đa.
-
Thử nghiệm cơ lý vỏ bọc: Đo độ bền kéo, độ kéo giãn dài trước và sau khi lão hóa nhiệt.
-
Thử nghiệm va đập và chịu nhiệt: Kiểm tra khả năng chịu nén ở nhiệt độ cao và độ biến dạng của vỏ nhựa.
Ứng dụng của TCVN 5935-1:2013 trong sản xuất cáp điện CADIVI
Thương hiệu CADIVI áp dụng triệt để tiêu chuẩn TCVN 5935-1:2013 / IEC 60502-1 cho toàn bộ các dòng sản phẩm cáp điện lực hạ thế chủ lực:
-
Cáp điện lực hạ thế ruột đồng: Các dòng cáp CVV, CXV (như CXV 1 lõi, CXV 2 lõi, CXV 4 lõi) cấp điện áp 0.6/1kV.
-
Cáp điện lực hạ thế ruột nhôm: Các dòng cáp AVV, AXV, AXV/DATA dùng cho đường dây truyền tải hạ thế ngoài trời.
-
Cáp ngầm giáp bảo vệ: Các dòng cáp CXV/DATA, CXV/SWA chuyên dụng chôn ngầm dưới lòng đất cho các nhà máy, khu công nghiệp.
DaycapCADIVI phân phối chính hãng các sản phẩm cáp điện lực CADIVI đạt chuẩn TCVN 5935-1:2013 tại TP.HCM và các tỉnh miền Nam với đầy đủ chứng nhận CO/CQ và mức chiết khấu ưu đãi cho công trình.
Có thể bạn quan tâm: Bảng giá cáp CADIVI mới nhất 2026
Kết luận
Tiêu chuẩn quốc gia TCVN 5935-1:2013 là thước đo kỹ thuật chuẩn mực đảm bảo chất lượng và độ an toàn cho các loại cáp điện lực hạ thế từ 1kV đến 3kV. Hiểu và lựa chọn đúng các sản phẩm cáp điện đạt chuẩn TCVN 5935-1 sẽ giúp công trình vận hành bền bỉ, giảm thiểu tối đa sự cố điện và tiết kiệm chi phí bảo trì dài hạn.
