Cáp 4 lõi CADIVI là gì? Cấu tạo và tiêu chuẩn kỹ thuật

Cáp 4 lõi CADIVI là dòng cáp điện lực hạ thế được sử dụng phổ biến nhất trong các hệ thống truyền tải và phân phối điện ba pha bốn dây. Thiết kế tích hợp bốn lõi dẫn dòng trong cùng một sợi cáp không chỉ giúp tối ưu không gian lắp đặt, bảo vệ an toàn hệ thống mà còn đơn giản hóa tối đa quy trình thi công cơ điện tại các công trình dân dụng lẫn công nghiệp nặng.

Để lập dự toán vật tư chính xác cho dự án, quý khách hàng có thể tra cứu bảng chi phí chi tiết tại bài viết chính: Bảng giá cáp 4 lõi CADIVI mới nhất của chúng tôi.

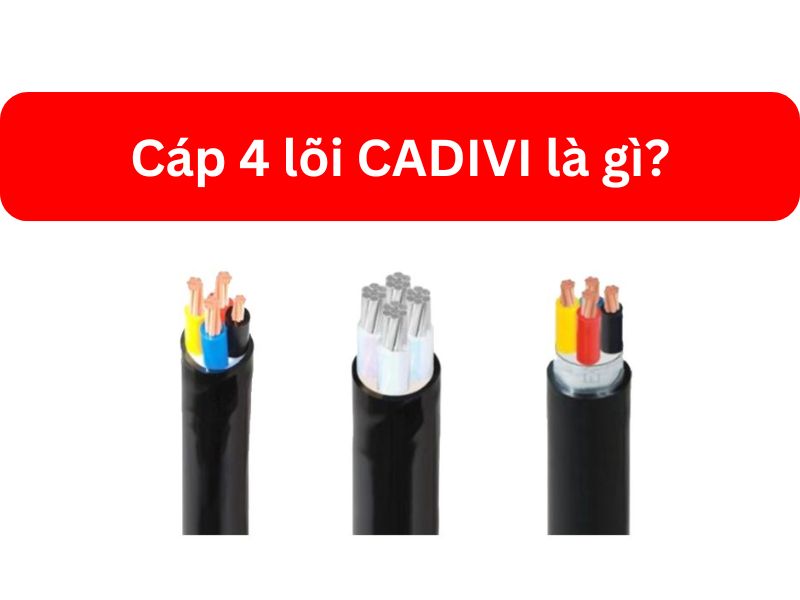

Cáp 4 lõi CADIVI là gì

Cáp 4 lõi CADIVI hay còn gọi là cáp điện lực hạ thế 4 lõi là loại dây dẫn có cấu tạo gồm bốn lõi đồng hoặc nhôm độc lập, được bọc các lớp cách điện riêng biệt bằng vật liệu nhựa chuyên dụng, sau đó xoắn ghép lại với nhau và bảo vệ bởi lớp vỏ tổng hợp bên ngoài. Cáp thường hoạt động ở cấp điện áp hạ thế 0.6/1kV.

Trong hệ thống điện ba pha bốn dây tiêu chuẩn, bốn lõi của sợi cáp này được phân bổ công năng cụ thể bao gồm ba lõi dây pha (dây nóng) có tiết diện bằng nhau chịu trách nhiệm tải dòng điện chính và một lõi dây trung tính (dây nguội) đóng vai trò cân bằng pha và nối đất an toàn. Việc tích hợp toàn bộ hệ thống phân phối nguồn vào một sợi dây duy nhất giúp tránh được hiện tượng nhiễu trường điện từ và xung đột pha khi vận hành.

Cấu tạo chi tiết của cáp 4 lõi CADIVI

Một sợi cáp điện lực 4 lõi CADIVI chính hãng được cấu thành từ hệ thống nhiều lớp vật liệu xếp tầng đồng tâm, đảm bảo tính dẫn điện tối đa và cách điện tuyệt đối. Cấu trúc mặt cắt ngang của cáp bao gồm bốn thành phần cốt lõi sau.

Ruột dẫn điện

Đây là phần lõi trong cùng đảm nhận chức năng truyền tải dòng điện. Ruột dẫn của CADIVI sử dụng vật liệu đồng tinh chất đạt độ tinh khiết 99.99% hoặc nhôm kỹ thuật chất lượng cao. Ruột dẫn không làm dạng một sợi cứng đơn độc mà bao gồm nhiều sợi nhỏ tròn kỹ thuật được bện xoắn ép chặt đồng tâm với nhau. Thiết kế bện xoắn này giúp ruột dẫn đạt độ mềm dẻo cao, dễ uốn cong khi kéo dây qua các đoạn cua ngặt nghẽn của thang máng cáp. Trong các dòng cáp mã hiệu cũ, lõi trung tính thường có tiết diện nhỏ hơn ba lõi pha (ký hiệu 3+1 lõi), tuy nhiên xu hướng kỹ thuật hiện đại ngày nay thường ưu tiên sử dụng bốn lõi có tiết diện bằng nhau để đảm bảo an toàn tuyệt đối khi xảy ra hiện tượng lệch pha nghiêm trọng.

Lớp cách điện

Mỗi lõi dẫn trong số bốn lõi đều được bọc một lớp cách điện độc lập trước khi xoắn gộp. CADIVI sử dụng hai loại vật liệu cách điện phổ biến tương ứng với các mã sản phẩm khác nhau. Vật liệu nhựa PVC sử dụng cho dòng cáp CVV, có khả năng chịu nhiệt làm việc liên tục ở mức 70 độ C. Vật liệu nhựa XLPE khâu mạch thẳng thế hệ mới sử dụng cho dòng cáp CXV, sở hữu độ bền cơ học cao vượt trội và khả năng chịu nhiệt làm việc liên tục lên đến 90 độ C, đồng thời chịu được nhiệt độ tức thời lên đến 250 độ C khi xảy ra sự cố ngắn mạch. Các lớp cách điện này được nhuộm màu tiêu chuẩn quốc tế như đỏ, vàng, xanh cho dây pha và màu đen hoặc sọc màu cho dây trung tính giúp kỹ sư đấu nối không bị nhầm lẫn.

Lớp điền đầy và băng quấn định hình

Sau khi bốn lõi dẫn được xoắn lại với nhau, giữa các khe hở của đường tròn sẽ có những khoảng trống cơ học. CADIVI sử dụng các sợi nhựa PP dẻo dai hoặc băng quấn vải không dệt để điền đầy vào các khoảng trống này. Lớp điền đầy này có hai vai trò mấu chốt là định hình cho sợi cáp luôn đạt cấu trúc mặt cắt tròn trịa, tăng khả năng chống chịu lực cơ học tác động từ bên ngoài và giữ cố định vị trí các lõi dẫn không bị xê dịch, ma sát gây trầy xước lớp cách điện bên trong khi dây bị uốn cong liên tục.

Lớp vỏ bọc bảo vệ ngoài cùng

Đây là lớp giáp bọc ngoài cùng tiếp xúc trực tiếp với môi trường lắp đặt, thường được làm từ nhựa PVC hóa dẻo chất lượng cao. Lớp vỏ bọc này có đặc tính cơ học cực kỳ bền bỉ, giúp chống thấm nước, chống sự ăn mòn của các hóa chất công nghiệp cơ bản, chống tia cực tím từ ánh nắng mặt trời và ngăn chặn sự gặm nhấm của côn trùng hay chuột bọ. Đối với các dòng cáp ngầm chôn trực tiếp dưới lòng đất, CADIVI còn trang bị thêm một lớp giáp băng thép DSTA hoặc sợi thép SWA nằm giữa lớp vỏ trong và vỏ ngoài để gia tăng tối đa khả năng chịu lực nén, va đập mạnh từ đất đá xung quanh.

Các tiêu chuẩn kỹ thuật áp dụng cho cáp 4 lõi CADIVI

Thương hiệu CADIVI luôn khẳng định vị thế số một thị trường nhờ việc tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật của quốc gia và quốc tế. Tất cả sản phẩm cáp 4 lõi xuất xưởng đều phải trải qua quy trình kiểm định gắt gao và đáp ứng đầy đủ các bộ tiêu chuẩn sau.

Tiêu chuẩn quốc gia TCVN 5935

Đây là tiêu chuẩn cốt lõi của Việt Nam quy định về cấu tạo, kích thước và phương pháp thử nghiệm cho cáp điện lực cách điện bằng chất điện môi rắn có điện áp danh định từ 1kV đến 30kV. Cáp 4 lõi hạ thế CADIVI được chứng nhận phù hợp hoàn toàn với tiêu chuẩn này, đảm bảo độ dày vỏ bọc và điện trở ruột dẫn luôn nằm trong ngưỡng an toàn cho phép của lưới điện quốc gia.

Tiêu chuẩn quốc tế IEC 60502-1

Bộ tiêu chuẩn của Ủy ban Kỹ thuật Điện Quốc tế quy định về cáp điện lực có cách điện ép đùn và các phụ kiện kèm theo cho điện áp danh định từ 1kV đến 3kV. Việc đạt tiêu chuẩn này giúp cáp 4 lõi CADIVI đủ điều kiện kỹ thuật để đưa vào lắp đặt tại các dự án có vốn đầu tư nước ngoài, các công trình đòi hỏi khắt khe về mặt kỹ thuật do nhà thầu quốc tế quản lý.

Tiêu chuẩn ruột dẫn IEC 60228

Tiêu chuẩn này quy định rất chi tiết về điện trở một chiều lớn nhất cho phép của ruột dẫn điện tính theo đơn vị ohm/km ở nhiệt độ chuẩn 20 độ C. CADIVI kiểm soát chất lượng phôi đồng đầu vào vô cùng chặt chẽ để đảm bảo điện trở một chiều của cáp luôn thấp hơn hoặc bằng giới hạn quy định của IEC 60228. Điều này giúp hệ thống giảm thiểu tối đa hiện tượng phát nhiệt dòng điện, hạn chế hiện tượng sụt áp cuối nguồn và tiết kiệm chi phí vận hành năng lượng dài hạn cho chủ đầu tư.

Ứng dụng thực tế của cáp 4 lõi CADIVI trong ngành cơ điện

Nhờ kết cấu tích hợp ưu việt cùng khả năng vận hành bền bỉ dưới tải trọng dòng điện lớn, cáp 4 lõi CADIVI hiện là chủng loại vật tư không thể thay thế trong các hạng mục công trình sau.

• Trục cáp nguồn chính cho nhà xưởng công nghiệp: Cáp được sử dụng để kéo từ trạm biến áp hạ thế của khu công nghiệp vào tủ điện phân phối tổng MSB của các nhà máy sản xuất, nơi vận hành hàng loạt động cơ ba pha công suất lớn.

• Hệ thống cơ điện tòa nhà cao tầng: Làm trục cáp động lực chính chạy dọc theo hệ thống hộp kỹ thuật tòa nhà (busway hoặc thang máng cáp) để phân phối dòng điện ba pha bốn dây đến các tủ điện tầng, cấp nguồn cho thang máy, điều hòa trung tâm và hệ thống chiếu sáng.

• Hệ thống bơm phòng cháy chữa cháy: Sử dụng các dòng cáp 4 lõi chống cháy (mã hiệu CXV/FR hoặc CVV/FR) để duy trì nguồn điện liên tục cho hệ thống bơm cứu hỏa ngay cả khi có hỏa hoạn xảy ra trong một khoảng thời gian nhất định theo tiêu chuẩn quy định.

• Hạ tầng lưới điện đô thị: Các dòng cáp ngầm 4 lõi bọc giáp thép của CADIVI được lựa chọn hàng đầu cho các dự án hạ ngầm lưới điện phố thị, chôn trực tiếp dưới vỉa hè hoặc lòng đường để cấp điện cho các khu dân cư, đảm bảo an toàn tuyệt đối trước các sự cố thời tiết thiên tai.
