Catalogue Cáp Trung Thế CADIVI 24kV – 36kV: Thông Số Kỹ Thuật & Tiêu Chuẩn EVN
Trong hệ thống truyền tải và phân phối điện, cáp trung thế đóng vai trò quyết định đến sự ổn định của mạng lưới điện công nghiệp và lưới điện quốc gia. Bộ Catalogue cáp trung thế CADIVI cung cấp đầy đủ thông tin về cấu tạo, dòng định mức và khả năng chịu ngắn mạch, giúp các kỹ sư xây lắp điện lựa chọn giải pháp tối ưu cho trạm biến áp và đường dây trung thế.
Tải Catalogue Cáp Trung Thế CADIVI PDF (Cập nhật 2026)
Tài liệu được chia thành hai nhóm chính theo phương thức lắp đặt để bạn dễ dàng tra cứu:
-
Catalogue Cáp trung thế treo: Bao gồm cáp nhôm vặn xoắn, cáp đồng bọc treo. Liên hệ
-
Catalogue Cáp ngầm trung thế: Cáp đơn lõi, 3 lõi (24kV & 36kV). Liên hệ
-
Bảng tra dòng ngắn mạch: Dành cho ruột dẫn và màn chắn đồng. Liên hệ
Catalogue cáp trung thế CADIVI
Chúng tôi – DaycapCADIVI xin gửi đến quý khách hàng Catalogue cáp trung thế CADIVI toàn bộ sản phẩm mới nhất:
XEM FILE PDF TOÀN BỘ TƯ VẤN VÀ BÁO GIÁ
Sản phẩm dây cáp điện trung thế CADIVI
Xem toàn bộ sản phẩm dây cáp trung thế CADIVI mới nhất:
Các dòng cáp trung thế chủ lực của CADIVI
Cáp trung thế CADIVI (điện áp từ 3.6/6(7.2)kV đến 18/30(36)kV) được sản xuất với công nghệ hiện đại, đáp ứng các tiêu chuẩn khắt khe như IEC 60502-2, AS/NZS 1429.1.

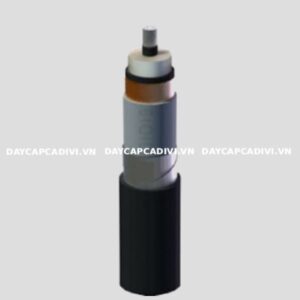

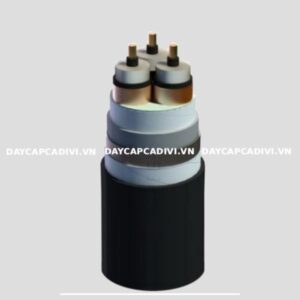

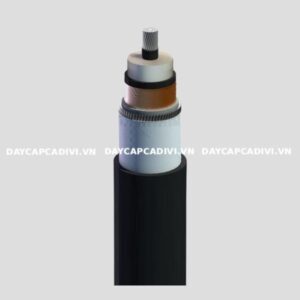

Cáp ngầm trung thế CXV/S & AXV/S
Đây là dòng cáp sử dụng cách điện XLPE, có màn chắn kim loại (thường là băng đồng hoặc sợi đồng) để kiểm soát điện trường.
-
CXV/S: Ruột đồng, cách điện XLPE, màn chắn băng đồng, vỏ PVC.
-
CXV/SE/DSTA: Cáp ngầm có giáp băng thép bảo vệ, dùng cho các khu vực có tác động cơ học cao.
Cáp trung thế treo (Cáp vặn xoắn nhôm)
Phổ biến trong các hệ thống điện nông thôn và khu công nghiệp. Cáp có cấu tạo ruột nhôm, cách điện XLPE chịu thời tiết, giúp giảm trọng lượng đường dây và tiết kiệm chi phí đầu tư.
Thông số kỹ thuật quan trọng cần lưu ý khi tra cứu Catalogue
Để đảm bảo vận hành an toàn, khi xem Catalogue cáp trung thế, các kỹ sư cần đặc biệt quan tâm đến các chỉ số sau:
Màn chắn kim loại (Metallic Screen)
Lớp màn chắn bằng băng đồng giúp triệt tiêu điện trường bề mặt, bảo vệ lớp cách điện XLPE khỏi hiện tượng “phóng điện cục bộ”. Trong các hệ thống có dòng ngắn mạch lớn, độ dày của màn chắn đồng cần được tính toán kỹ lưỡng.
Cấp điện áp định mức
Cần phân biệt rõ cấp điện áp của hệ thống để chọn cáp phù hợp:
-
12/20(24) kV: Dùng cho lưới điện phổ biến 22kV tại Việt Nam.
-
18/30(36) kV: Dùng cho lưới điện 35kV.
Bán kính uốn cong tối thiểu
Cáp trung thế rất cứng do cấu tạo nhiều lớp. Việc tuân thủ bán kính uốn cong (thường gấp 15-20 lần đường kính ngoài) trong quá trình thi công là bắt buộc để tránh làm hỏng lớp màn chắn hoặc lớp cách điện bên trong.
Bảng tra nhanh dòng điện định mức cáp ngầm trung thế 24kV
Dưới đây là thông số cho dòng cáp CXV/S 12/20(24)kV khi lắp đặt trong ống ngầm:
| Tiết diện (mm²) | Dòng định mức (A) – Lõi đơn | Dòng định mức (A) – 3 Lõi |
| 50 | 185 | 165 |
| 70 | 225 | 200 |
| 95 | 275 | 245 |
| 120 | 315 | 280 |
| 240 | 485 | 425 |
Tại sao nên chọn cáp trung thế CADIVI tại Đại lý Cấp 1?
Mua cáp trung thế yêu cầu sự tin tưởng tuyệt đối về nguồn gốc và chất lượng giấy tờ. Tại showroom của chúng tôi, khách hàng sẽ nhận được:
-
Chứng chỉ đầy đủ: Cung cấp Test Report, giấy chứng nhận xuất xưởng và chứng chỉ chất lượng cho từng lô hàng.
-
Tư vấn phụ kiện tương thích: Hỗ trợ tư vấn lựa chọn đầu cáp (T-Plug, Elbow…) phù hợp với đường kính cách điện của cáp CADIVI.
-
Giá thành tối ưu: Chiết khấu cao cho các đơn vị xây lắp điện và dự án trạm biến áp.
