Cấu Tạo Dây Cáp Điện Hạ Thế CADIVI Chi Tiết Từ Chuyên Gia Cơ Điện

Cấu tạo dây cáp điện hạ thế CADIVI bao gồm 4 bộ phận cốt lõi: ruột dẫn điện bằng đồng hoặc nhôm tinh chất, lớp cách điện bằng nhựa PVC hoặc XLPE cao cấp, lớp độn lót định hình và lớp vỏ bọc bảo vệ bằng vật liệu nhựa chịu lực ngoài cùng.

Đối với các dòng cáp ngầm, kết cấu này còn được tích hợp thêm lớp giáp băng thép chống va đập vật lý. Việc hiểu rõ sơ đồ cấu tạo và các ký hiệu vật liệu của thương hiệu CADIVI là yếu tố quyết định giúp các kỹ sư, nhà thầu lựa chọn chính xác chủng loại vật tư, đảm bảo tính an toàn vận hành và tuổi thọ tối đa cho hệ thống điện công trình.

Tổng quan về kết cấu kỹ thuật của cáp hạ thế CADIVI

Thương hiệu CADIVI từ lâu đã khẳng định vị thế dẫn đầu thị trường nhờ quy trình bọc đùn vật liệu đồng tâm nghiêm ngặt. Khác với các loại dây điện giá rẻ trên thị trường thường có độ dày vỏ không đều gây rủi ro rò rỉ, dây cáp điện hạ thế CADIVI (cấp điện áp 0.6/1 kV) được sản xuất trên dây chuyền tự động hóa, đảm bảo tính đồng nhất trên từng mét cáp.

Về cơ bản, cấu trúc hình học của cáp được tính toán để chịu được cả áp lực về điện (khả năng cách điện, chống phóng điện) lẫn áp lực về cơ học (độ bền kéo khi kéo cáp trong đường ống hoặc chịu lực nén khi chôn ngầm). Tùy thuộc vào số lõi (từ 1 đến 4 lõi hoặc có thêm lõi trung tính giảm), các lớp bọc sẽ được xếp chồng đồng tâm từ trong ra ngoài.

Chi tiết các lớp cấu tạo dây cáp điện hạ thế CADIVI

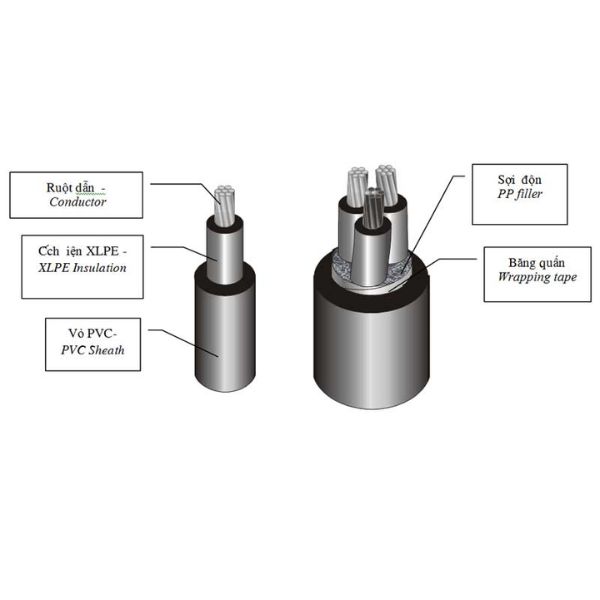

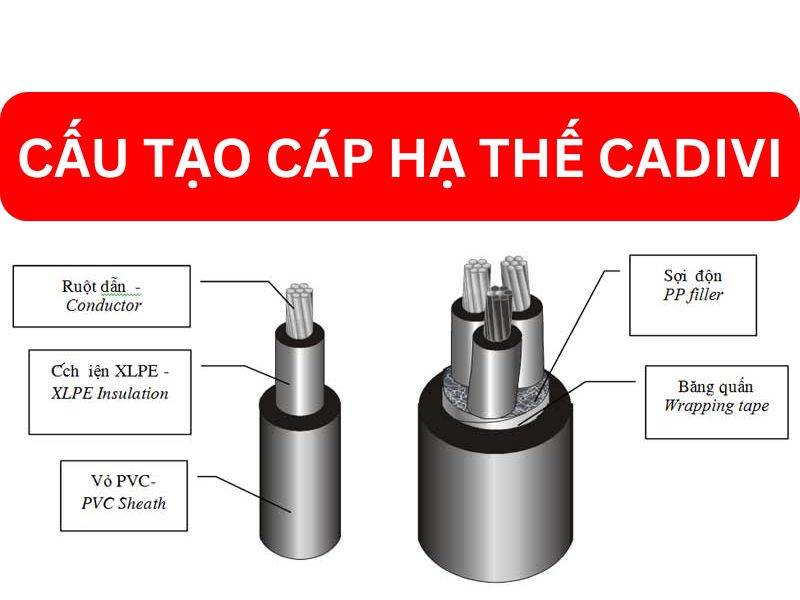

Để giúp bạn hình dung trực quan và có chiều sâu kỹ thuật, các kỹ sư cơ điện tại DaycapCADIVI phân tích chi tiết cấu trúc mặt cắt của một sợi cáp tiêu chuẩn bao gồm các thành phần sau:

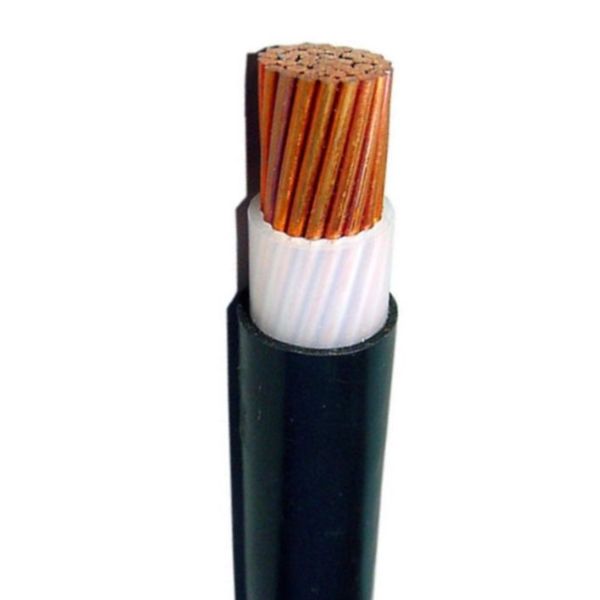

Ruột dẫn điện (Conductor)

Đây là phần lõi trong cùng và là bộ phận quan trọng nhất quyết định khả năng truyền tải dòng điện.

• Vật liệu: CADIVI sử dụng đồng (Cu) có độ tinh khiết đạt 99.99% hoặc nhôm (Al) thương mại chất lượng cao. Ruột đồng có điện trở suất cực thấp, giúp giảm tổn hao điện năng tối đa.

• Kết cấu: Ruột dẫn có thể là một sợi cứng (ký hiệu là c) hoặc gồm nhiều sợi nhỏ bện xoắn ép chặt lại với nhau (ký hiệu là m) để tăng độ mềm dẻo, giúp công nhân dễ dàng uốn lượn cáp trong không gian hẹp của tủ điện hoặc ống ghen.

Lớp cách điện (Insulation)

Lớp này bao bọc trực tiếp xung quanh ruột dẫn nhằm ngăn chặn dòng điện phóng ra ngoài hoặc rò rỉ giữa các pha với nhau. CADIVI sử dụng hai loại chất liệu chính:

• Nhựa PVC (Polyvinyl Chloride): Thường dùng cho các dòng dây dân dụng. Nhiệt độ làm việc dài hạn tối đa của ruột dẫn là 70°C.

• Nhựa XLPE (Polyethylene liên kết ngang): Đây là vật liệu cải tiến có cấu trúc lưới không gian bền vững. Lớp cách điện XLPE giúp cáp chịu được nhiệt độ vận hành lên đến 90°C và nhiệt độ khi ngắn mạch lên tới 250°C. Do đó, cáp hạ thế cách điện XLPE có khả năng chịu tải cao hơn và bền hơn rất nhiều.

Lớp độn lót và băng quấn (Filler / Inner Sheath)

Đối với các dòng cáp hạ thế từ 2 đến 4 lõi, khoảng trống giữa các lõi sau khi bện lại với nhau sẽ tạo ra các khe hở.

• Chức năng: CADIVI sử dụng các sợi PP (Polypropylene) điền đầy vào các khe hở này, kết hợp với băng quấn PET để định hình cho sợi cáp hoàn toàn tròn đều.

• Lớp bọc trong: Ở một số mã cáp nâng cao, một lớp nhựa PVC mỏng sẽ được bọc đùn lên cụm lõi để định vị cố định và bảo vệ lớp cách điện bên trong trước khi lên các lớp tiếp theo.

Lớp giáp bảo vệ cơ học (Armour – Chỉ có ở dòng cáp ngầm)

Đối với các dòng cáp ngầm hạ thế chuyên chôn trực tiếp dưới đất, CADIVI sẽ tích hợp thêm lớp giáp chịu lực:

• Cáp giáp băng thép (DSTA): Gồm 2 lớp băng thép quấn lợp dòng xoắn sát nhau, có nhiệm vụ chống lại lực đè nén từ đất đá, xe cộ đi lại phía trên và chống loài gặm nhấm (chuột, mối).

• Cáp giáp băng nhôm (DATA): Được áp dụng riêng cho cáp đơn lõi (1 lõi) để tránh hiện tượng dòng điện xoáy dòng Fou-cault gây nóng cáp.

Lớp vỏ bọc ngoài cùng (Outer Sheath)

Đây là tấm khiên bảo vệ toàn bộ kết cấu cáp trước các tác nhân lý – hóa từ môi trường bên ngoài.

• Vật liệu: Thường là nhựa PVC cao cấp (hoặc nhựa LSHF chống cháy sinh khói độc cho các công trình đặc thù).

• Đặc tính: Vỏ cáp có độ bền kéo cao, chống thấm nước, chống tia cực tím (UV) khi đi ngoài trời và có khả năng kháng một số loại hóa chất nhẹ trong lòng đất. Trên mặt vỏ luôn được in nổi hoặc in chìm rõ ràng tên thương hiệu CADIVI, mã sản phẩm, cấp điện áp và số mét để dễ dàng quản lý.

Ý nghĩa các ký hiệu vật liệu trên vỏ cáp hạ thế CADIVI

Khi nhìn vào một mã sản phẩm cáp hạ thế, bạn hoàn toàn có thể đọc vanh vách cấu tạo của nó dựa trên các quy ước ký hiệu quốc tế mà CADIVI áp dụng:

Ký hiệu vật liệu lõi và cách điện

• Ký hiệu C: Biểu thị ruột dẫn bằng Đồng (Copper). Nếu không ghi gì ở đầu, mặc định là lõi đồng.

• Ký hiệu A: Biểu thị ruột dẫn bằng Nhôm (Aluminum).

• Ký hiệu X: Biểu thị lớp cách điện bằng nhựa XLPE.

• Ký hiệu V: Biểu thị lớp cách điện hoặc lớp vỏ bằng nhựa PVC.

Ví dụ thực tế cách đọc cấu tạo cáp

• Cáp CADIVI CV: Cấu tạo gồm lõi Đồng và 1 lớp vỏ cách điện bằng nhựa PVC (Dây đơn dân dụng).

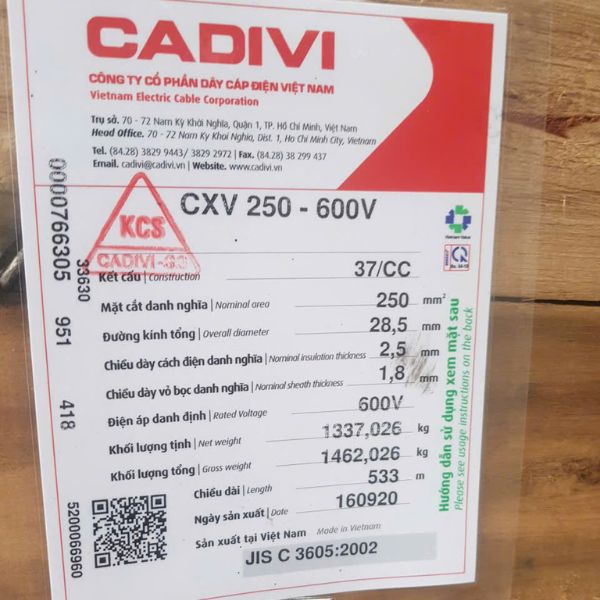

• Cáp CADIVI CXV 4×95: Cấu tạo gồm lõi Đồng, cách điện bằng XLPE, vỏ bọc ngoài bằng PVC; cáp gồm 4 lõi với tiết diện mỗi lõi là 95mm².

• Cáp CADIVI ĐV-DSTA 3×50+1×35: Cáp ngầm hạ thế ruột Đồng, cách điện PVC, có lớp giáp bảo vệ bằng băng thép (DSTA), vỏ bọc ngoài PVC; cáp gồm 3 lõi pha tiết diện 50mm² và 1 lõi trung tính tiết diện 35mm².
