Với hơn 10 năm kinh nghiệm trong lĩnh vực cung cấp và tư vấn dây cáp điện CADIVI cho các công trình dân dụng và công nghiệp, tôi nhận thấy một thực tế: rất nhiều người dùng, kể cả thợ điện, vẫn chưa hiểu rõ cách đọc ký hiệu dây cáp điện. Điều này dẫn đến việc chọn sai loại cáp, ảnh hưởng trực tiếp đến độ an toàn và hiệu quả vận hành của hệ thống điện.
Bài viết này sẽ giúp bạn hướng dẫn đọc ký hiệu dây cáp điện chi tiết từ A – Z trên dây cáp điện, từ cơ bản đến chuyên sâu, theo cách dễ hiểu nhưng vẫn đảm bảo đúng tiêu chuẩn kỹ thuật.

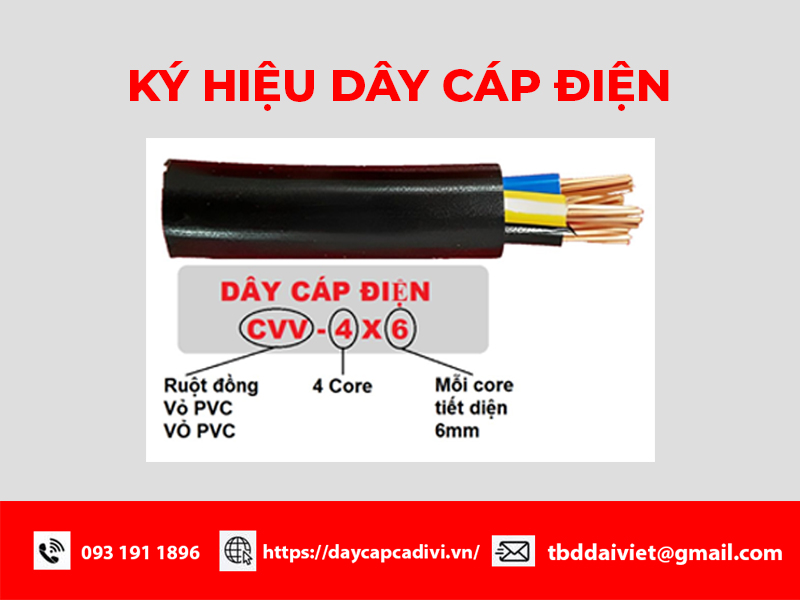

Ký hiệu dây cáp điện là gì và tại sao cần hiểu rõ
Ký hiệu dây cáp điện là tập hợp các chữ cái và con số được in trên vỏ cáp nhằm mô tả cấu tạo, vật liệu, cấp điện áp và tiêu chuẩn sản xuất của dây.
Mỗi ký hiệu đều mang một ý nghĩa cụ thể. Khi hiểu được chúng, bạn có thể:
- Chọn đúng loại cáp cho từng mục đích sử dụng
- Tránh nhầm lẫn giữa các loại dây có hình thức giống nhau
- Đảm bảo phù hợp tiêu chuẩn kỹ thuật công trình
- Tối ưu chi phí mà vẫn đảm bảo an toàn
Trong thực tế, chỉ cần đọc đúng ký hiệu, kỹ sư có thể biết gần như toàn bộ thông tin của dây cáp mà không cần xem tài liệu kỹ thuật chi tiết.
Có thể bạn quan tâm:
- Dây cáp 1 lõi CADIVI là gì? Phân loại và bảng giá mới nhất 2026
- Dây cáp 2 lõi CADIVI là gì? Phân loại và bảng giá mới nhất 2026
- Dây cáp 3 lõi CADIVI là gì? Phân loại và bảng giá mới nhất 2026
- Dây cáp 4 lõi CADIVI là gì? Phân loại và bảng giá mới nhất 2026
- Dây cáp 3 pha 4 lõi CADIVI là gì? Phân loại và bảng giá mới nhất 2026
Cấu trúc chung của ký hiệu dây cáp điện
Thông thường, ký hiệu dây cáp điện sẽ có dạng như sau:
CV, CXV, CVV, CXV/DSTA, AVV…
Mỗi phần trong ký hiệu thể hiện một yếu tố kỹ thuật riêng, bao gồm:
- Vật liệu lõi dẫn điện
- Lớp cách điện
- Lớp vỏ bảo vệ
- Kết cấu đặc biệt (giáp, chống cháy, chống nhiễu)
Ngoài ra, trên dây còn có thông số tiết diện như 2×2.5 mm², 3×50 mm² hoặc 4×120 mm² để thể hiện số lõi và kích thước lõi dẫn.
Ý nghĩa các ký hiệu cơ bản trong dây cáp điện
Đây là phần quan trọng nhất mà bất kỳ ai làm trong ngành điện đều cần nắm rõ.
Ký hiệu vật liệu lõi dẫn
- C: Lõi đồng (Copper)
- A: Lõi nhôm (Aluminium)
Dây lõi đồng dẫn điện tốt hơn, chịu tải cao hơn và được sử dụng phổ biến trong dân dụng. Dây lõi nhôm thường dùng cho đường dây tải điện hoặc công trình cần tối ưu chi phí.
Ký hiệu lớp cách điện
- V: Nhựa PVC
- XLPE (thường ký hiệu là X): Nhựa XLPE chịu nhiệt cao
Cáp cách điện XLPE có khả năng chịu nhiệt tốt hơn PVC, thường dùng trong hệ thống tải lớn hoặc môi trường khắc nghiệt.
Ký hiệu lớp vỏ bảo vệ
- V: Vỏ PVC
- PE: Vỏ nhựa polyethylene
- LSZH: Vỏ chống cháy, ít khói, không halogen
Lớp vỏ giúp bảo vệ dây khỏi tác động cơ học, môi trường và hóa chất.
Giải thích các loại ký hiệu dây cáp CADIVI phổ biến
Dưới đây là những loại cáp phổ biến nhất mà tôi thường tư vấn cho khách hàng trong suốt quá trình làm việc.
Dây điện CV
CV là loại dây có lõi đồng và cách điện PVC. Đây là dòng dây điện dân dụng phổ biến nhất, thường dùng cho hệ thống điện trong nhà.
Ứng dụng của dây CV bao gồm đi âm tường, đi trong ống hoặc lắp đặt trong hệ thống điện sinh hoạt.
Cáp điện lực CVV
CVV là cáp có lõi đồng, cách điện PVC và thêm một lớp vỏ PVC bên ngoài.
So với dây CV, CVV có độ bền cao hơn, phù hợp cho các hệ thống điện cố định hoặc môi trường cần bảo vệ tốt hơn.
Cáp CXV
CXV là cáp có lõi đồng và cách điện XLPE, kèm vỏ PVC.
Ưu điểm của CXV là chịu nhiệt tốt, tải lớn, phù hợp cho nhà xưởng, tòa nhà và hệ thống điện công nghiệp.
Cáp CXV/DSTA
Đây là loại cáp CXV có thêm lớp giáp băng thép (DSTA) giúp bảo vệ cơ học.
Loại cáp này thường dùng cho hệ thống đi ngầm, khu vực có nguy cơ va đập hoặc cần độ bền cao.
Cáp AVV
AVV là cáp lõi nhôm, cách điện PVC, vỏ PVC.
Loại này có giá thành thấp hơn, thường dùng trong các công trình cần tối ưu chi phí hoặc đường dây truyền tải.
Cách đọc thông số tiết diện dây cáp điện
Ngoài ký hiệu chữ, trên dây cáp điện luôn có thông số dạng:
2×2.5 mm², 3×4 mm², 4×50 mm²
Ý nghĩa như sau:
- Số đầu tiên: số lõi dây
- Số phía sau: tiết diện mỗi lõi
Ví dụ:
- 2×2.5 mm² là dây 2 lõi, mỗi lõi 2.5 mm²
- 3×50 mm² là dây 3 lõi, mỗi lõi 50 mm²
Đối với hệ thống điện:
- 2 lõi thường dùng cho điện 1 pha
- 3 hoặc 4 lõi dùng cho điện 3 pha
Cách đọc ký hiệu dây cáp điện trong thực tế
Khi đi công trình, tôi thường hướng dẫn kỹ thuật viên đọc nhanh theo thứ tự sau:
Đầu tiên là xác định lõi dẫn (đồng hay nhôm), tiếp theo là lớp cách điện (PVC hay XLPE), sau đó là lớp vỏ và các lớp bảo vệ đặc biệt.
Ví dụ với ký hiệu CXV/DSTA 3×70 mm²:
- C: lõi đồng
- X: cách điện XLPE
- V: vỏ PVC
- DSTA: giáp băng thép
- 3×70: 3 lõi, mỗi lõi 70 mm²
Chỉ cần nhìn vào đó, bạn đã hiểu được gần như toàn bộ cấu tạo của dây.
Những sai lầm phổ biến khi đọc ký hiệu dây cáp điện
Một sai lầm rất thường gặp là nhầm lẫn giữa CV và CXV, dẫn đến chọn sai loại dây cho công trình tải lớn.
Nhiều người cũng bỏ qua phần ký hiệu giáp như DSTA hoặc SWA, khiến dây không đủ khả năng chịu lực khi đi ngầm.
Ngoài ra, việc không hiểu rõ tiết diện cũng dẫn đến chọn sai công suất, gây quá tải hoặc lãng phí.
Kinh nghiệm thực tế khi chọn dây cáp điện CADIVI
Từ kinh nghiệm thực tế, tôi khuyên bạn nên:
Luôn ưu tiên dây lõi đồng cho hệ thống dân dụng và công nghiệp quan trọng. Nếu sử dụng cho tải lớn hoặc môi trường nhiệt độ cao, nên chọn cáp XLPE thay vì PVC.
Đối với hệ thống đi ngầm hoặc khu vực dễ va đập, nên sử dụng cáp có giáp bảo vệ.
Quan trọng nhất là chọn đúng tiết diện theo công suất và luôn có dự phòng để đảm bảo hệ thống vận hành ổn định lâu dài.
DaycapCADIVI – Đại lý cấp 1 cung cấp dây cáp điện CADIVI uy tín
Với kinh nghiệm cung cấp dây cáp điện chính hãng nhiều năm trong ngành, DaycapCADIVI đã cung cấp dây cáp điện cho hàng trăm công trình trên toàn quốc, từ nhà dân đến nhà máy, khu công nghiệp.
Chúng tôi không chỉ cung cấp sản phẩm chính hãng mà còn tư vấn giúp khách hàng lựa chọn đúng loại dây phù hợp với nhu cầu thực tế, đảm bảo an toàn và tối ưu chi phí.
Câu hỏi thường gặp
Ký hiệu CXV và CV khác nhau như thế nào
CXV sử dụng cách điện XLPE nên chịu nhiệt tốt hơn CV (PVC), phù hợp cho tải lớn và công nghiệp.
DSTA trong dây cáp điện là gì
DSTA là lớp giáp băng thép, giúp bảo vệ dây khỏi tác động cơ học, thường dùng cho cáp đi ngầm.
Có cần hiểu ký hiệu dây khi mua không
Việc hiểu ký hiệu giúp bạn chọn đúng loại dây, tránh mua sai sản phẩm và đảm bảo an toàn khi sử dụng.
Kết luận
Hiểu và đọc đúng ký hiệu dây cáp điện là kỹ năng quan trọng giúp bạn lựa chọn chính xác loại dây phù hợp với nhu cầu sử dụng. Điều này không chỉ đảm bảo hiệu quả vận hành mà còn góp phần nâng cao độ an toàn cho toàn bộ hệ thống điện.
Nếu bạn chưa chắc chắn trong việc lựa chọn, hãy tham khảo ý kiến từ các chuyên gia hoặc đơn vị cung cấp uy tín để được tư vấn chính xác nhất.
