Kích cỡ dây điện dân dụng là diện tích mặt cắt ngang của ruột dẫn (tính bằng mm2), quyết định khả năng chịu tải dòng điện. Khi chọn, cần lưu ý tổng công suất thiết bị, chiều dài đường dây và mức sụt áp. Chọn chuẩn nhất bằng cách tính tổng dòng điện tiêu thụ (A) rồi tra bảng công suất CADIVI để chọn tiết diện phù hợp.
Giao hàng nhanh chóng tận công trình dự án các khu vực: Hồ Chí Minh, Đồng Nai, Bình Dương, Long An, Vũng Tàu, Cần Thơ,..
DaycapCADIVI - Đại lý dây cáp điện CADIVI GIÁ TỐT - CHIẾT KHẤU CAO
(Bấm vào hình để liên hệ cho chúng tôi):
Trong xây dựng nhà ở dân dụng, hệ thống đường dây điện thường được đi âm tường hoặc âm sàn cố định. Nếu chọn kích cỡ dây điện quá nhỏ so với công suất tiêu thụ, dây sẽ bị quá nhiệt, chảy vỏ cách điện gây chập cháy nguy hiểm. Ngược lại, chọn dây quá lớn sẽ gây lãng phí chi phí đầu tư và khó khăn khi thi công lắp đặt.
Hãy cùng Daycapcadivi phân tích chi tiết khái niệm, quy trình chọn kích cỡ dây điện chuẩn kỹ thuật ngay sau đây.

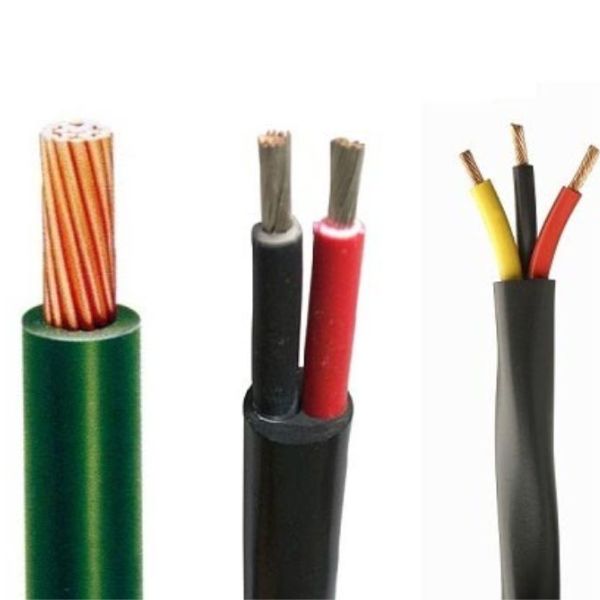

Kích cỡ dây điện dân dụng là gì?
Kích cỡ dây điện dân dụng là chỉ số đo diện tích mặt cắt vuông góc của phần lõi dẫn điện (thường là đồng nguyên chất).
-
Ký hiệu kỹ thuật: S (đơn vị: mm2 – milimét vuông).
-
Nhận biết trên vỏ dây: Các thông số như 1×1.5, 1×2.5, 2×4.0… Trong đó con số phía sau đại diện cho tiết diện lõi dẫn (ví dụ: 1.5mm2, 2.5mm2, 4.0mm2).
Kích cỡ lõi dây càng lớn thì khả năng tải dòng điện (cường độ dòng điện I – Ampere) càng cao và điện trở của dây càng nhỏ.

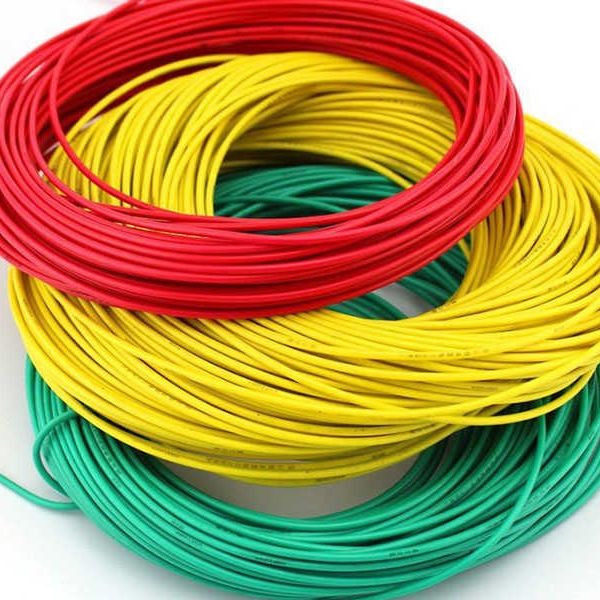

Các kích cỡ dây điện dân dụng phổ biến hiện nay
Trên thị trường điện dân dụng, các loại dây điện bọc nhựa PVC ruột đồng (như dây đơn cứng VC, dây đơn mềm VCm, dây đôi VCmt của CADIVI) được sản xuất theo các kích cỡ tiêu chuẩn sau:
-
Dây 1.5 mm2: Dùng cho hệ thống chiếu sáng, bóng đèn LED, quạt trần, chuông cửa.
-
Dây 2.5 mm2: Dùng cho hệ thống ổ cắm sinh hoạt chung (tivi, quạt máy, tủ lạnh, sạc laptop).
-
Dây 4.0 mm2: Dùng cho các thiết bị công suất lớn như điều hòa nhiệt độ, bình nóng lạnh, bếp từ đơn.
-
Dây 6.0 mm2: Dùng cho đường dây nhánh cấp nguồn cho từng tầng, bếp từ đôi/ba, tổng công suất cao.
-
Dây 10.0 mm2 – 16.0 mm2: Dùng làm đường dây cấp nguồn tổng từ công tơ điện lực vào tủ điện chính của ngôi nhà.
Hướng dẫn cách chọn kích cỡ dây điện theo công suất thiết bị
Để chọn đúng tiết diện dây dẫn, bạn có thể áp dụng quy tắc kinh nghiệm tính toán dòng điện tải như sau:
1. Công thức tính dòng điện tiêu thụ (I)
Với mạng điện sinh hoạt 1 pha 220V:
I = P / U
Trong đó:
-
I: Cường độ dòng điện (Ampere – A)
-
P: Tổng công suất thiết bị (Watt – W)
-
U: Điện áp lưới dân dụng (220V)
2. Quy tắc chọn tiết diện dây đồng (S)
Đối với dây điện ruột đồng cách điện PVC đi âm tường, mật độ dòng điện cho phép an toàn (J) dao động khoảng 4 – 6 A/mm2.
Công thức chọn tiết diện: S = I / J (với J chọn trung bình = 5 A/mm2).
Ví dụ: Chọn dây cho Bình nóng lạnh công suất 2.500W:
-
Dòng điện I = 2500 / 220 = 11.36 A
-
Tiết diện S = 11.36 / 5 = 2.27 mm2
-> Lựa chọn kích cỡ dây điện chuẩn thị trường là Dây 2.5 mm2.
Bảng tra nhanh kích cỡ dây điện dân dụng khuyên dùng
| Vị trí / Thiết bị sử dụng | Công suất thiết bị (W) | Dòng điện tính toán (A) | Kích cỡ dây đồng khuyên dùng |
| Đèn chiếu sáng, quạt | Dưới 1.000W | Dưới 4.5A | Dây 1.5 mm2 |
| Ổ cắm sinh hoạt chung | 1.000W – 3.000W | 4.5A – 13.6A | Dây 2.5 mm2 |
| Điều hòa 9.000 – 12.000 BTU | 1.000W – 1.500W | 4.5A – 6.8A | Dây 2.5 mm2 |
| Bình nóng lạnh, Bếp từ đơn | 2.000W – 3.500W | 9.0A – 16.0A | Dây 4.0 mm2 |
| Bếp từ đôi, Bếp hồng ngoại tổng | 4.000W – 6.000W | 18.0A – 27.0A | Dây 6.0 mm2 |
| Trục chính nguồn từng tầng | 6.000W – 9.000W | 27.0A – 41.0A | Dây 6.0 mm2 – 10.0 mm2 |
| Dây cấp nguồn tổng từ Công tơ | Trên 10.000W | Trên 45.0A | Dây 10.0 mm2 – 16.0 mm2 |
Những lưu ý quan trọng khi chọn mua và thi công dây điện
-
Tính đến khả năng mở rộng: Luôn chọn kích cỡ dây lớn hơn 1 cấp so với tính toán thực tế để dự phòng trường hợp gia đình mua thêm thiết bị điện trong tương lai.
-
Tính toán sụt áp cho đường dây dài: Nếu khoảng cách từ tủ điện đến thiết bị xa trên 30 mét, cần tăng tiết diện dây lên một cấp để tránh hiện tượng sụt áp làm thiết bị chạy yếu.
-
Phân màu dây rõ ràng: Sử dụng dây màu Đỏ/Nâu cho dây nóng (L), màu Xanh dương/Đen cho dây nguội (N) và màu Xanh lá – sọc Vàng cho dây tiếp địa (PE) để tránh đấu nối nhầm lẫn.
-
Đi dây trong ống ghen bảo vệ: Bắt buộc cho dây điện vào ống ruột gà hoặc ống nẹp nhựa cứng trước khi chôn âm tường để chống ẩm mốc và mối mọt.
Mua dây điện dân dụng CADIVI chuẩn kích cỡ tại TP.HCM
Việc chọn đúng kích cỡ dây điện chỉ phát huy hiệu quả khi bạn mua đúng loại dây điện chuẩn chất lượng, ruột đồng đủ đường kính tiết diện và vỏ cách điện đạt tiêu chuẩn.
DaycapCADIVI phân phối chính hãng các sản phẩm dây điện dân dụng CADIVI tại TP.HCM và các tỉnh miền Nam:
-
Sản phẩm: Dây đơn cứng VC, dây đơn mềm VCm, dây súp đôi VFa, dây đôi dẹp VCmd, dây tròn VCtm chuẩn ruột đồng 99.99%.
-
Chất lượng: Chuẩn kích cỡ tiết diện, vỏ bọc PVC chống cháy lan, đầy đủ tem chống hàng giả và chứng nhận CO/CQ.
-
Chính sách: Báo giá CADIVI chiết khấu cao cho chủ nhà và nhà thầu, sẵn kho đủ kích cỡ, giao hàng tận nơi.
Kết luận
Hiểu rõ kích cỡ dây điện dân dụng và áp dụng đúng bảng tính tiết diện theo công suất sẽ giúp hệ thống điện ngôi nhà bạn vận hành an toàn, ổn định và bền bỉ theo thời gian. Hãy luôn ưu tiên lựa chọn dây dẫn thương hiệu uy tín và tính toán dự phòng tải để bảo vệ tối đa tính mạng cũng như tài sản cho gia đình.
