Trong quá trình lắp đặt và sửa chữa điện sinh hoạt hay lưới điện công nghiệp, việc nhìn vào màu sắc vỏ dây giúp kỹ sư xác định ngay lập tức chức năng của từng đường dây mà không cần dùng đến thiết bị đo đạc phức tạp. Thi công đúng quy chuẩn màu sắc là yêu cầu bắt buộc trong mọi bản vẽ thiết kế điện hiện đại.
Bài viết dưới đây của DaycapCADIVI sẽ tổng hợp chi tiết bảng màu dây điện dân dụng và công nghiệp theo tiêu chuẩn mới nhất.

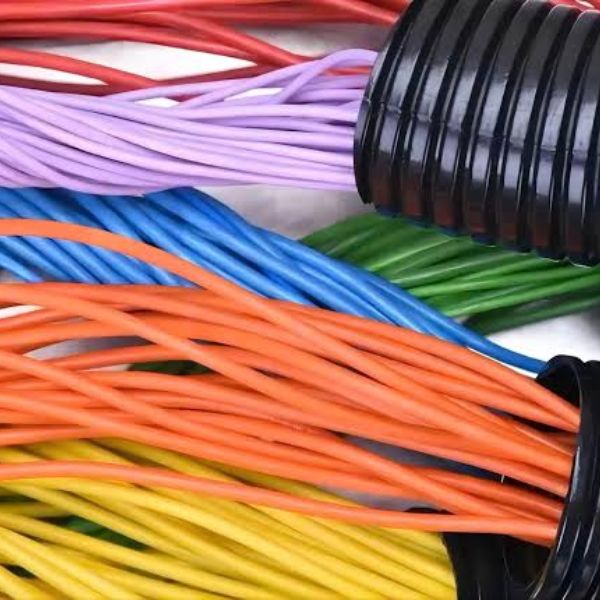

Màu dây điện là gì? Ý nghĩa của việc quy ước màu sắc
Màu dây điện là màu sắc của lớp nhựa cách điện (thường là PVC hoặc XLPE) bọc bên ngoài ruột dẫn đồng/nhôm. Mỗi màu sắc tương ứng với một vai trò truyền tải dòng điện riêng biệt trong mạch.
Ý nghĩa của việc tuân thủ quy ước màu dây điện:
-
An toàn lao động: Giúp thợ điện nhận biết ngay lập tức dây nóng (có điện gây nguy hiểm) và dây tiếp địa (chống rò điện) để có biện pháp thao tác an toàn.
-
Thi công chính xác: Tránh hiện tượng đấu nhầm pha gây ngắn mạch (đoản mạch), chập cháy thiết bị hoặc nổ tủ điện.
-
Dễ dàng bảo trì và sửa chữa: Khi hệ thống gặp sự cố, việc truy vết đường dây theo mã màu giúp tiết kiệm thời gian dò tìm.
Ký hiệu màu dây điện bằng chữ viết tiếng Anh
Trong các sơ đồ nguyên lý điện hoặc trên nhãn mác thiết bị, màu sắc dây điện thường được viết tắt bằng các chữ cái tiếng Anh:
-
L (Line / Live): Dây pha hay dây nóng (có điện).
-
N (Neutral): Dây trung tính hay dây nguội (không có điện ở trạng thái cân bằng).
-
PE (Protective Earth) hoặc E (Earth): Dây tiếp địa hay dây bảo vệ đất.
-
L1, L2, L3 (hoặc A, B, C): Ký hiệu 3 dây pha trong hệ thống điện 3 pha.
Ví dụ ký hiệu mã màu trên sơ đồ:
-
RED / R: Màu đỏ (Red)
-
BLK / BK: Màu đen (Black)
-
BLU / BU: Màu xanh dương (Blue)
-
YEL / Y: Màu vàng (Yellow)
-
GRN / G: Màu xanh lá cây (Green)
-
G/Y: Màu xanh lá sọc vàng (Green/Yellow)
Quy ước màu dây điện chi tiết tại Việt Nam (TCVN & Điện lực EVN)
Tại Việt Nam, quy ước màu dây điện được quy định rõ trong Quy chuẩn Kỹ thuật Quốc gia về An toàn Điện và tiêu chuẩn TCVN, áp dụng cho cả hệ thống điện 1 pha dân dụng và 3 pha công nghiệp.
1. Quy ước màu dây điện 1 pha (Điện dân dụng 220V)
Hệ thống điện sinh hoạt gia đình thông thường sử dụng 2 hoặc 3 dây dẫn:
-
Dây nóng (Dây pha – L): Quy ước dùng màu Đỏ hoặc màu Nâu. Đây là dây mang dòng điện cao áp nguy hiểm.
-
Dây nguội (Dây trung tính – N): Quy ước dùng màu Xanh dương (xanh nước biển) hoặc màu Đen.
-
Dây tiếp địa (Dây bảo vệ – PE): Quy ước bắt buộc dùng dây Màu xanh lá cây sọc vàng (hoặc xanh lá cây thuần).
2. Quy ước màu dây điện 3 pha (Điện công nghiệp 380V)
Hệ thống điện 3 pha dùng cho nhà xưởng, trạm biến áp và các thiết bị công suất lớn:
-
Pha A (L1): Quy ước màu Đỏ.
-
Pha B (L2): Quy ước màu Vàng.
-
Pha C (L3): Quy ước màu Xanh dương (hoặc Xanh lá cây tùy theo tiêu chuẩn cũ/mới).
-
Dây trung tính (N): Quy ước màu Đen hoặc màu Trắng.
-
Dây tiếp đất (PE): Quy ước màu Xanh lá cây sọc vàng.
Bảng tra cứu màu dây điện theo tiêu chuẩn Việt Nam và Quốc tế
| Loại đường dây / Chức năng | Ký hiệu | Tiêu chuẩn Việt Nam (TCVN / EVN) | Tiêu chuẩn Quốc tế (IEC) | Tiêu chuẩn Mỹ (NEC) |
| Dây pha 1 pha (Dây nóng) | L | Màu Đỏ hoặc Nâu | Màu Nâu | Màu Đen hoặc Đỏ |
| Dây trung tính 1 pha (Dây nguội) | N | Màu Xanh dương hoặc Đen | Màu Xanh dương | Màu Trắng hoặc Xám |
| Dây pha A (3 pha) | L1 / A | Màu Đỏ | Màu Nâu | Màu Đen |
| Dây pha B (3 pha) | L2 / B | Màu Vàng | Màu Đen | Màu Đỏ |
| Dây pha C (3 pha) | L3 / C | Màu Xanh dương | Màu Xám | Màu Xanh dương |
| Dây tiếp địa (Bảo vệ) | PE / E | Xanh lá – sọc Vàng | Xanh lá – sọc Vàng | Xanh lá / Xanh lá – sọc Vàng |
Những lưu ý sinh tử khi thao tác với màu dây điện
-
Không bao giờ tin tưởng hoàn toàn vào màu dây khi sửa chữa: Trong thực tế, nhiều thợ thi công ẩu có thể dùng sai màu dây (ví dụ lấy dây xanh làm dây nóng). Luôn dùng bút thử điện hoặc đồng hồ đo vạn năng (VOM) để kiểm tra chính xác trước khi chạm tay vào dây.
-
Thống nhất màu dây trong toàn bộ công trình: Ngay từ khi bắt đầu thi công, cần quy định chặt chẽ một chuẩn màu duy nhất cho toàn bộ hệ thống tủ điện, ổ cắm và công tắc để tránh nhầm lẫn về sau.
-
Đánh dấu dây nếu không đúng màu: Trường hợp bắt buộc phải dùng dây không đúng màu quy ước, cần dùng băng keo điện màu (đỏ, xanh, đen) quấn ở hai đầu mút dây để làm ký hiệu nhận biết.
Mua dây điện CADIVI đầy đủ màu sắc chuẩn quy ước tại TP.HCM
Để công trình thi công đúng tiêu chuẩn kỹ thuật và dễ dàng nghiệm thu, việc chọn mua dây điện có màu sắc chuẩn xác từ nhà sản xuất uy tín là vô cùng quan trọng.
DaycapCADIVI cung cấp đầy đủ các dòng dây điện dân dụng CADIVI với đa dạng mã màu chuẩn quy chuẩn:
-
Sản phẩm: Dây đơn cứng VC, dây đơn mềm VCm, dây đôi VCmd… với đầy đủ vỏ màu Đỏ, Yellow (Vàng), Blue (Xanh dương), Black (Đen), Green/Yellow (Xanh lá – Vàng).
-
Chất lượng: Ruột đồng nguyên chất 99.99%, vỏ nhựa PVC bọc chuẩn màu, không phai màu theo thời gian, chống cháy lan hiệu quả.
-
Chính sách: Hàng sẵn kho số lượng lớn, giá cáp CADIVI chiết khấu cao cho đại lý và công trình, hỗ trợ giao hàng tận nơi tại TP.HCM và các tỉnh lân cận.
Kết luận
Hiểu và áp dụng đúng quy ước màu dây điện là nguyên tắc cơ bản nhưng sống còn trong ngành điện. Việc tuân thủ chuẩn màu sắc giúp hệ thống điện ngôi nhà bạn vừa đạt tính thẩm mỹ, chuyên nghiệp, vừa đảm bảo an toàn tối đa cho công tác vận hành, bảo trì về lâu dài.
