Dây tiếp địa (dây nối đất) là dây dẫn kết nối vỏ kim loại của thiết bị điện xuống mặt đất. Sử dụng dây tiếp địa là giải pháp an toàn bắt buộc nhằm triệt tiêu dòng điện rò rỉ, bảo vệ con người khỏi nguy cơ điện giật nguy hiểm, đồng thời chống sét, giảm nhiễu và kéo dài tuổi thọ cho các thiết bị điện.
Giao hàng nhanh chóng tận công trình dự án các khu vực: Hồ Chí Minh, Đồng Nai, Bình Dương, Long An, Vũng Tàu, Cần Thơ,..
DaycapCADIVI - Đại lý dây cáp điện CADIVI GIÁ TỐT - CHIẾT KHẤU CAO
(Bấm vào hình để liên hệ cho chúng tôi):
Hãy cùng Daycapcadivi phân tích chi tiết khái niệm, nguyên lý vận hành và tầm quan trọng của dây tiếp địa ngay sau đây.

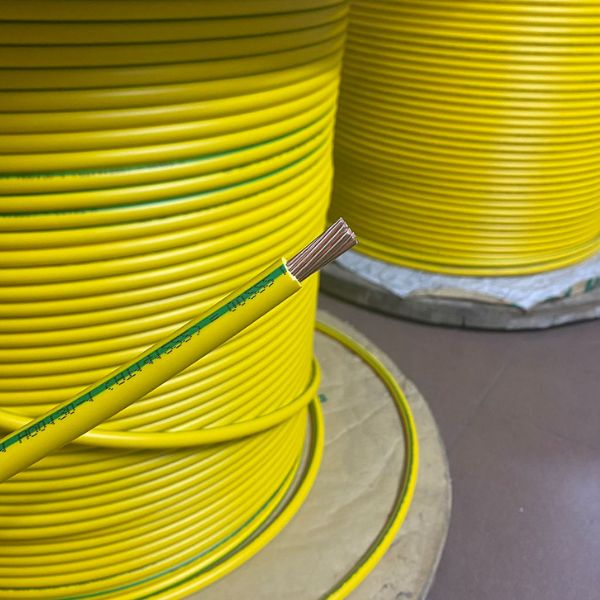

Dây tiếp địa là gì? Cấu tạo và quy ước màu sắc
Dây tiếp địa (còn gọi là dây nối đất, tiếng Anh: Earthing Conductor hoặc Ground Wire) là đoạn dây dẫn điện được dùng để kết nối vỏ kim loại của các thiết bị điện hoặc hệ thống chống sét trực tiếp xuống lòng đất thông qua hệ thống cọc tiếp địa.
-
Cấu tạo: Thường là dây đồng trần bện (Cấp 2) hoặc dây điện đơn mềm bọc cách điện nhựa PVC. Ruột dẫn làm bằng đồng nguyên chất để đảm bảo điện trở dẫn điện nhỏ nhất có thể.
-
Quy ước màu sắc quốc tế và TCVN: Dây tiếp địa được quy định bắt buộc mang màu vàng sọc xanh lá cây (Yellow/Green) để dễ dàng phân biệt với dây nóng (dây pha) và dây nguội (dây trung tính).
-
Ký hiệu kỹ thuật: Ký hiệu là PE (Protective Earth) hoặc biểu tượng hình cây đinh ngược có 3 gạch ngang giảm dần.
Nguyên lý hoạt động của dây tiếp địa
Nguyên lý của hệ thống tiếp địa dựa trên đặc tính tự nhiên của dòng điện: Dòng điện luôn ưu tiên đi qua đường dẫn có điện trở thấp nhất.
-
Khi thiết bị điện hoạt động bình thường, dòng điện chạy kín mạch giữa dây nóng và dây nguội.
-
Khi xảy ra sự cố rò rỉ điện (vỏ kim loại bị nhiễm điện) hoặc có tia sét đánh vào hệ thống, dòng điện dư thừa sẽ xuất hiện ở vỏ thiết bị.
-
Vì điện trở của cơ thể người (khoảng 1.000 Ohm đến 2.000 Ohm) lớn hơn rất nhiều so với điện trở của dây tiếp địa và hệ thống cọc nối đất (thường dưới 4 Ohm đến 10 Ohm), toàn bộ dòng điện rò sẽ tức thì đi theo dây tiếp địa xả thẳng xuống đất.
-
Khi dòng rò xả xuống đất, các thiết bị bảo vệ an toàn như Aptomat chống rò (ELCB/RCBO) sẽ lập tức phát hiện sự mất cân bằng dòng điện và ngắt mạch tự động.
Tại sao nên sử dụng dây tiếp địa cho công trình?
Sử dụng dây tiếp địa không chỉ là khuyến cáo kỹ thuật mà là quy chuẩn bắt buộc trong xây dựng hiện đại vì những lý do sống còn sau:
-
Bảo vệ an toàn tính mạng con người: Tránh tai nạn giật điện nguy hiểm khi vô tình chạm vào vỏ máy giặt, tủ lạnh, lò vi sóng, bình nóng lạnh hay máy nén khí bị rò điện.
-
Bảo vệ và kéo dài tuổi thọ thiết bị: Giúp xả bỏ các dòng điện tĩnh điện tích tụ trên vỏ bo mạch điện tử vi xử lý, tránh làm hư hỏng các linh kiện bán dẫn nhạy cảm.
-
Hệ thống chống sét an toàn: Dây tiếp địa là cầu nối dẫn dòng điện cực lớn từ kim thu sét trên mái nhà xuống hệ thống cọc tiếp địa dưới lòng đất, bảo vệ công trình khỏi nguy cơ cháy nổ do sét đánh.
-
Giảm nhiễu cho thiết bị âm thanh và viễn thông: Triệt tiêu các dòng nhiễu tần số cao, giúp hệ thống âm thanh không bị ù nhiễu và thiết bị truyền dẫn dữ liệu hoạt động chính xác.
-
Tuân thủ quy chuẩn xây dựng và PCCC: Đảm bảo công trình đủ điều kiện nghiệm thu hệ thống điện và an toàn phòng chống cháy nổ theo tiêu chuẩn Việt Nam.
Dây tiếp địa chất lượng cao cho mọi công trình
Để hệ thống tiếp địa vận hành tin cậy, dây tiếp địa phải có khả năng dẫn điện cực tốt, không bị ăn mòn hay đứt ngầm theo thời gian.
DaycapCADIVI phân phối chính hãng các sản phẩm dây tiếp địa và dây cáp CADIVI đạt chuẩn quốc gia TCVN 6612 / IEC 60228:
-
Dây đồng trần (Cáp C): Sử dụng làm dây dẫn tiếp địa thoát sét, kết nối các cọc tiếp địa chôn ngầm dưới đất.
-
Dây điện tiếp địa bọc nhựa (CV, VCm màu vàng-xanh): Dùng làm dây PE đi trong ống ghen kết nối từ tủ điện tổng đến các ổ cắm 3 chấu và vỏ thiết bị gia dụng/công nghiệp.
-
Chính sách: Hàng chính hãng 100%, đầy đủ chứng chỉ CO/CQ, giá dây cáp CADIVI ưu đãi cho nhà thầu thi công điện tại TP.HCM và các tỉnh miền Nam.
Kết luận
Dây tiếp địa là thành phần không thể thiếu để hoàn thiện một hệ thống điện an toàn và văn minh. Việc chủ động lắp đặt dây tiếp địa đạt chuẩn kỹ thuật ngay từ khâu thi công ban đầu là giải pháp tối ưu nhất để bảo vệ an toàn tính mạng cho gia đình và độ bền vững cho mọi công trình.
