Nếu MCB là “người bảo vệ” cho hệ thống điện gia đình thì MCCB chính là “vệ sĩ hạng nặng” trong các công trình lớn và nhà máy. Khi dòng điện tăng cao bất thường hoặc xảy ra sự cố nghiêm trọng, MCCB sẽ ngắt mạch nhanh chóng để bảo vệ toàn bộ hệ thống.
Trong bài viết này, DaycapCADIVI sẽ giúp bạn hiểu rõ MCCB là gì, cấu tạo, phân loại, ứng dụng thực tế và bảng giá mới nhất với cách diễn giải dễ hiểu, thực tế và chính xác kỹ thuật.

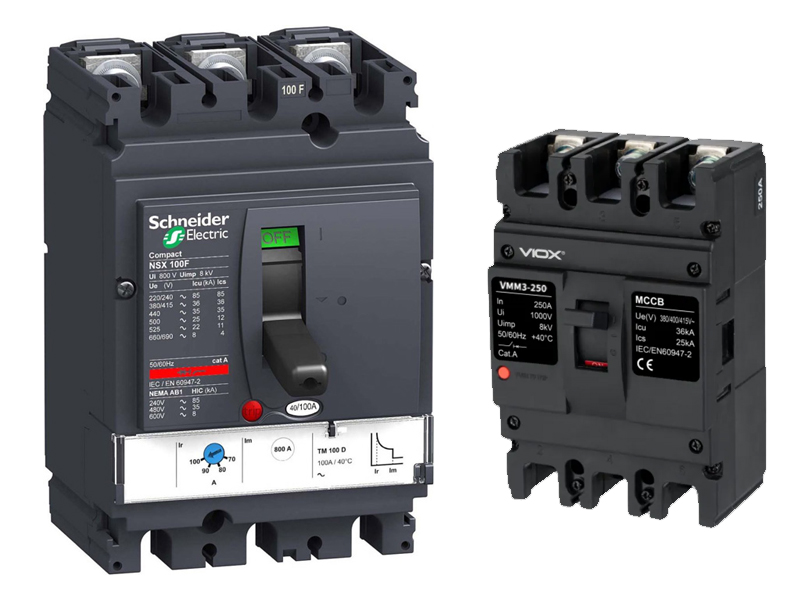

MCCB là gì?

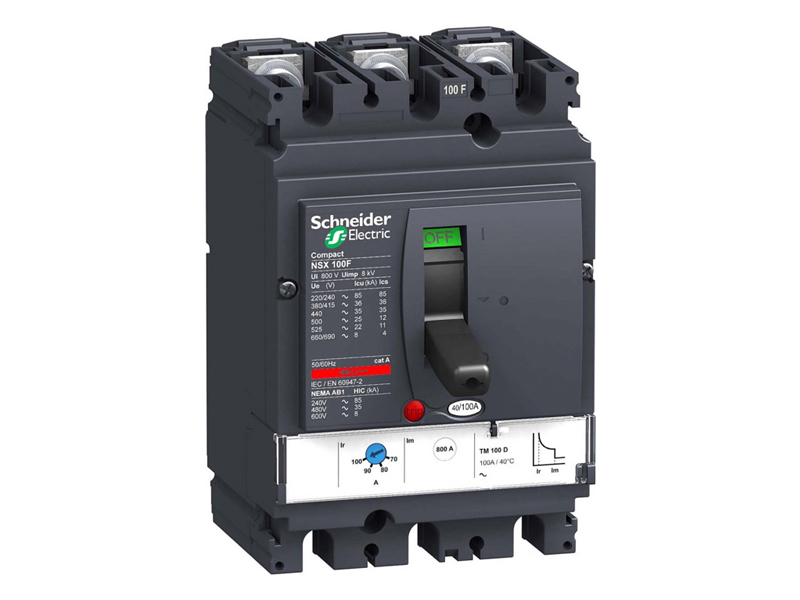

MCCB (Molded Case Circuit Breaker) là thiết bị đóng cắt và bảo vệ mạch điện có công suất lớn, thường được sử dụng trong hệ thống điện công nghiệp hoặc các công trình quy mô lớn.
Chức năng chính của MCCB:
- Bảo vệ quá tải
- Bảo vệ ngắn mạch
- Có thể điều chỉnh dòng cắt theo nhu cầu
So với MCB, MCCB có khả năng chịu dòng cao hơn và linh hoạt hơn trong vận hành.

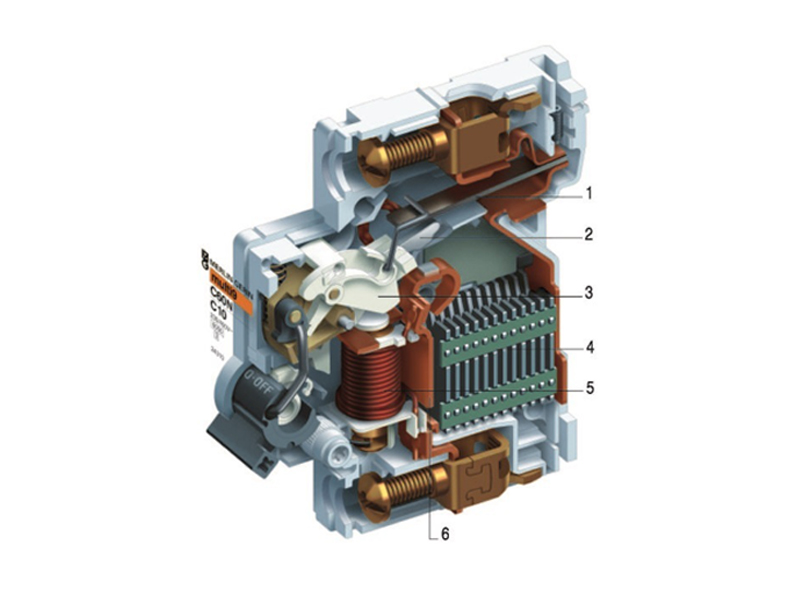

Cấu tạo của MCCB
MCCB có cấu tạo phức tạp hơn MCB, được thiết kế để chịu tải lớn và hoạt động ổn định trong môi trường công nghiệp.
Vỏ cách điện (Molded Case)
Được làm từ vật liệu nhựa đúc chịu nhiệt cao, chống cháy, bảo vệ toàn bộ linh kiện bên trong.
Tiếp điểm (Contact)
Gồm tiếp điểm chính và tiếp điểm phụ, đảm bảo đóng cắt dòng điện lớn mà không bị hồ quang làm hư hỏng nhanh.
Buồng dập hồ quang
Có nhiệm vụ dập tắt hồ quang điện sinh ra khi ngắt mạch, giúp tăng tuổi thọ thiết bị và đảm bảo an toàn.
Bộ bảo vệ (Trip Unit)
Là bộ phận quan trọng nhất, có thể là dạng cơ hoặc điện tử:
- Bảo vệ quá tải
- Bảo vệ ngắn mạch
- Có thể điều chỉnh dòng điện và thời gian tác động
Cơ cấu đóng cắt
Cho phép vận hành bằng tay hoặc kết hợp motor điện trong hệ thống tự động.

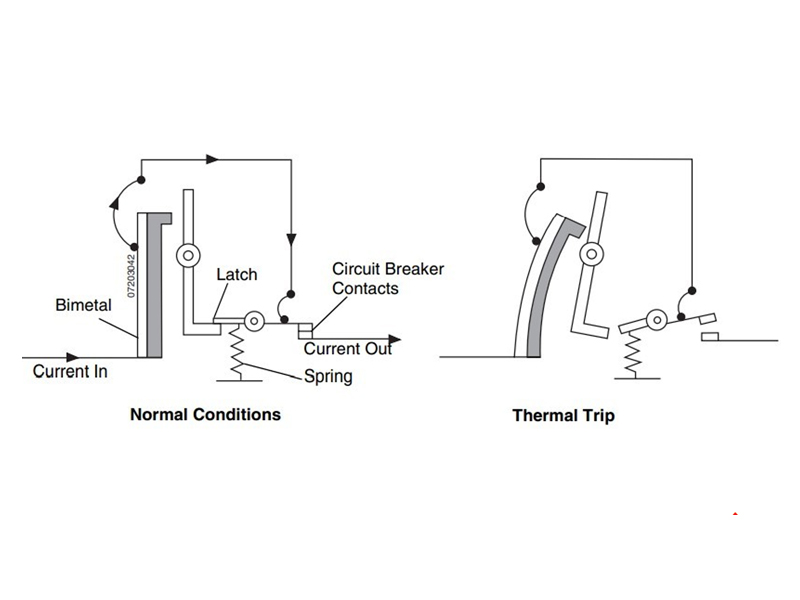

Nguyên lý hoạt động của MCCB
Trong điều kiện bình thường, MCCB cho phép dòng điện chạy qua ổn định.
Khi xảy ra quá tải, bộ bảo vệ sẽ phát hiện dòng vượt mức và ngắt mạch sau một khoảng thời gian phù hợp.
Khi xảy ra ngắn mạch, MCCB sẽ ngắt ngay lập tức với khả năng cắt dòng lớn, giúp bảo vệ thiết bị và hệ thống điện.
Điểm mạnh của MCCB là có thể điều chỉnh được dòng tác động, giúp phù hợp với nhiều loại tải khác nhau.
Phân loại MCCB phổ biến
MCCB được phân loại dựa trên nhiều tiêu chí để đáp ứng nhu cầu đa dạng trong thực tế.
Phân loại theo số cực
- MCCB 2P dùng cho hệ thống 1 pha
- MCCB 3P dùng cho hệ thống 3 pha
- MCCB 4P dùng cho hệ thống 3 pha có dây trung tính
Phân loại theo dòng định mức
Các mức phổ biến gồm: 63A, 100A, 160A, 250A, 400A, 630A, 800A, 1000A và cao hơn
Phân loại theo khả năng cắt (Icu)
- 10kA
- 25kA
- 36kA
- 50kA
- 65kA
Khả năng cắt càng cao thì càng phù hợp với hệ thống công suất lớn.
Phân loại theo bộ trip
Trip nhiệt từ (Thermal Magnetic)
Trip điện tử (Electronic Trip) có thể điều chỉnh linh hoạt hơn
So sánh MCCB và MCB
| Tiêu chí | MCCB | MCB |
|---|---|---|
| Dòng điện | Lớn (100A – 2500A) | Nhỏ (≤100A) |
| Ứng dụng | Công nghiệp, nhà máy | Dân dụng |
| Khả năng cắt | Cao | Thấp |
| Điều chỉnh dòng | Có | Không |
| Giá thành | Cao | Thấp |
MCCB phù hợp với hệ thống điện có tải lớn, yêu cầu độ ổn định và an toàn cao.

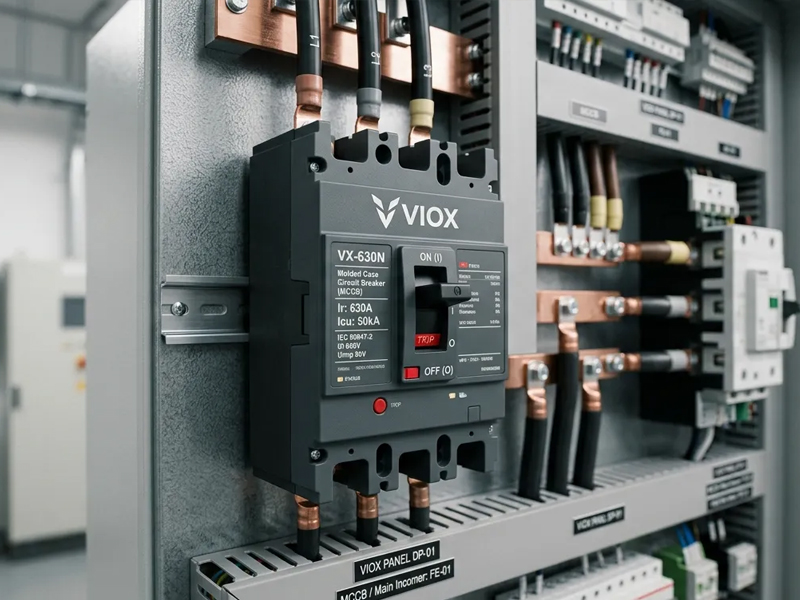

Ứng dụng của MCCB trong thực tế
MCCB được sử dụng rộng rãi trong các hệ thống điện quy mô lớn.
- Nhà máy và khu công nghiệp: Bảo vệ dây chuyền sản xuất, động cơ công suất lớn, tủ điện tổng
- Tòa nhà cao tầng: Dùng trong tủ điện tổng, hệ thống phân phối điện
- Trạm biến áp: Đóng vai trò bảo vệ và điều khiển dòng điện
- Hệ thống điện năng lượng mặt trời: Bảo vệ inverter và hệ thống điện công suất lớn
Cách chọn MCCB phù hợp
Chọn MCCB không chỉ dựa vào dòng điện mà còn phải xem xét nhiều yếu tố kỹ thuật.
Chọn theo dòng tải
Tính toán tổng công suất hệ thống để chọn MCCB phù hợp, tránh chọn quá thấp hoặc quá cao.
Chọn theo khả năng cắt
Nếu hệ thống có nguy cơ ngắn mạch cao, cần chọn MCCB có Icu lớn để đảm bảo an toàn.
Chọn theo loại tải
Động cơ lớn nên chọn MCCB có đặc tính phù hợp để tránh ngắt nhầm.
Chọn theo thương hiệu
Ưu tiên các thương hiệu uy tín như Schneider, Mitsubishi, LS, ABB để đảm bảo chất lượng và độ bền.
Xem thêm: Mua dây cáp điện CADIVI giá rẻ chính hãng
Báo giá MCCB mới nhất 2026
Giá MCCB phụ thuộc vào dòng điện, khả năng cắt và thương hiệu.
| Loại MCCB | Dòng điện | Giá tham khảo |
|---|---|---|
| MCCB 3P | 63A – 100A | 800.000 – 2.000.000 VNĐ |
| MCCB 3P | 160A – 250A | 2.000.000 – 5.000.000 VNĐ |
| MCCB 3P | 400A – 630A | 5.000.000 – 15.000.000 VNĐ |
| MCCB 3P | 800A – 1600A | 15.000.000 – 40.000.000 VNĐ |
Giá thực tế có thể thay đổi theo hãng và thời điểm. Khách hàng dự án nên liên hệ trực tiếp để được báo giá chính xác và chiết khấu tốt.
Những lỗi thường gặp khi sử dụng MCCB
- Chọn MCCB không đúng dòng tải dẫn đến quá tải hoặc không bảo vệ hiệu quả
- Không tính toán khả năng cắt phù hợp
- Lắp đặt sai kỹ thuật gây nguy hiểm
- Sử dụng hàng kém chất lượng hoặc không rõ nguồn gốc
- Không bảo trì định kỳ
FAQ – Câu hỏi thường gặp về MCCB
MCCB khác gì MCB?
MCCB dùng cho dòng điện lớn và có thể điều chỉnh dòng cắt, trong khi MCB dùng cho hệ thống nhỏ và không điều chỉnh được.
MCCB có dùng cho nhà dân được không?
Có thể, nhưng thường không cần thiết vì chi phí cao và công suất vượt nhu cầu.
Khi nào nên dùng MCCB?
Khi hệ thống điện có công suất lớn, tải nặng hoặc yêu cầu độ an toàn cao.
MCCB có điều chỉnh được không?
Có, đặc biệt với loại điện tử có thể điều chỉnh dòng và thời gian ngắt.
MCCB có tuổi thọ bao lâu?
Thông thường từ 8 đến 15 năm nếu sử dụng đúng cách và bảo trì định kỳ.
Có thể bạn quan tâm:
- Dây cáp 1 lõi CADIVI là gì? Phân loại và bảng giá mới nhất 2026
- Dây cáp 2 lõi CADIVI là gì? Phân loại và bảng giá mới nhất 2026
- Dây cáp 3 lõi CADIVI là gì? Phân loại và bảng giá mới nhất 2026
- Dây cáp 4 lõi CADIVI là gì? Phân loại và bảng giá mới nhất 2026
- Dây cáp 3 pha 4 lõi CADIVI là gì? Phân loại và bảng giá mới nhất 2026
- Cáp điện nhiều lõi là gì? Cấu tạo, phân loại và báo giá mới nhất
Kết luận
MCCB là thiết bị đóng cắt quan trọng trong các hệ thống điện công suất lớn. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và cách lựa chọn sẽ giúp bạn đảm bảo an toàn, tăng tuổi thọ thiết bị và tối ưu chi phí vận hành.
Nếu bạn cần tư vấn chọn MCCB phù hợp cho công trình hoặc nhận báo giá chi tiết, DaycapCADIVI luôn sẵn sàng hỗ trợ nhanh chóng và chính xác.
