Trong các hệ thống điện hiện đại, đặc biệt là công nghiệp, việc đóng cắt bằng tay không còn đáp ứng được yêu cầu về tốc độ, độ an toàn và tự động hóa. Lúc này, công tắc tơ trở thành “trợ thủ đắc lực” giúp điều khiển dòng điện từ xa, chính xác và bền bỉ.
Bạn có thể đã nghe qua các thuật ngữ như contactor, khởi động từ, điều khiển động cơ… nhưng chưa thực sự hiểu rõ. Bài viết dưới đây của DaycapCADIVI sẽ giúp bạn nắm rõ công tắc tơ là gì, cấu tạo, nguyên lý, phân loại, ứng dụng thực tế và bảng giá mới nhất.

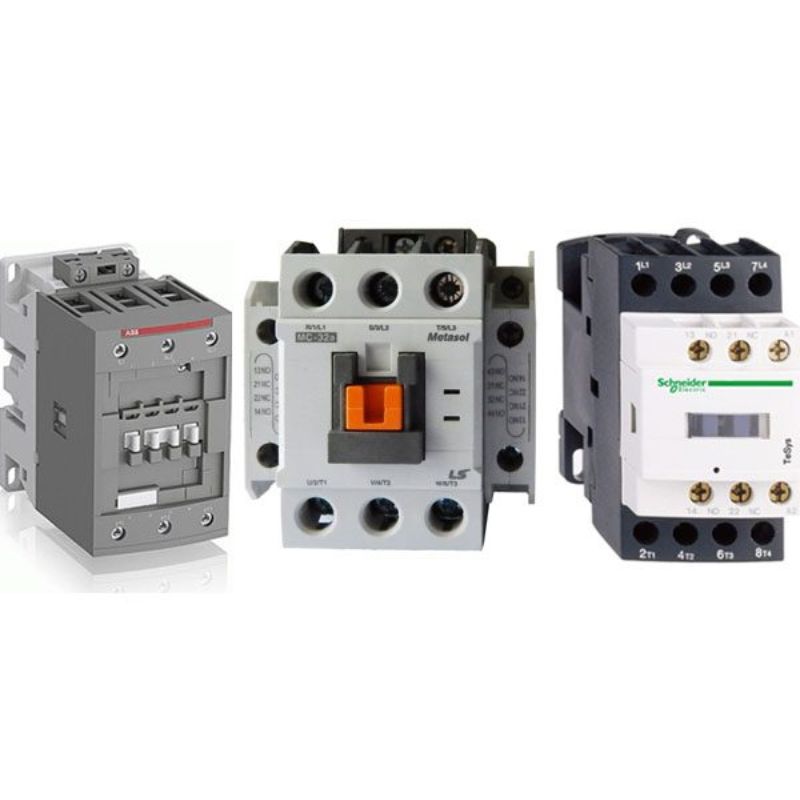

Công tắc tơ là gì?
Công tắc tơ (Contactor) là thiết bị điện dùng để đóng cắt mạch điện từ xa thông qua tín hiệu điều khiển điện, thường được sử dụng trong các hệ thống điện công nghiệp và tự động hóa.
Khác với cầu dao hay aptomat, công tắc tơ không dùng để bảo vệ mạch điện mà chủ yếu dùng để điều khiển. Khi có tín hiệu điều khiển, công tắc tơ sẽ đóng hoặc ngắt mạch điện một cách nhanh chóng và chính xác.
Công tắc tơ thường được sử dụng để điều khiển:
- Động cơ điện
- Hệ thống chiếu sáng
- Máy bơm, máy nén
- Dây chuyền sản xuất
Các từ khóa liên quan (LSI): contactor là gì, khởi động từ, thiết bị điều khiển điện, đóng cắt từ xa, điều khiển động cơ 3 pha, relay công suất, tủ điện công nghiệp, thiết bị tự động hóa

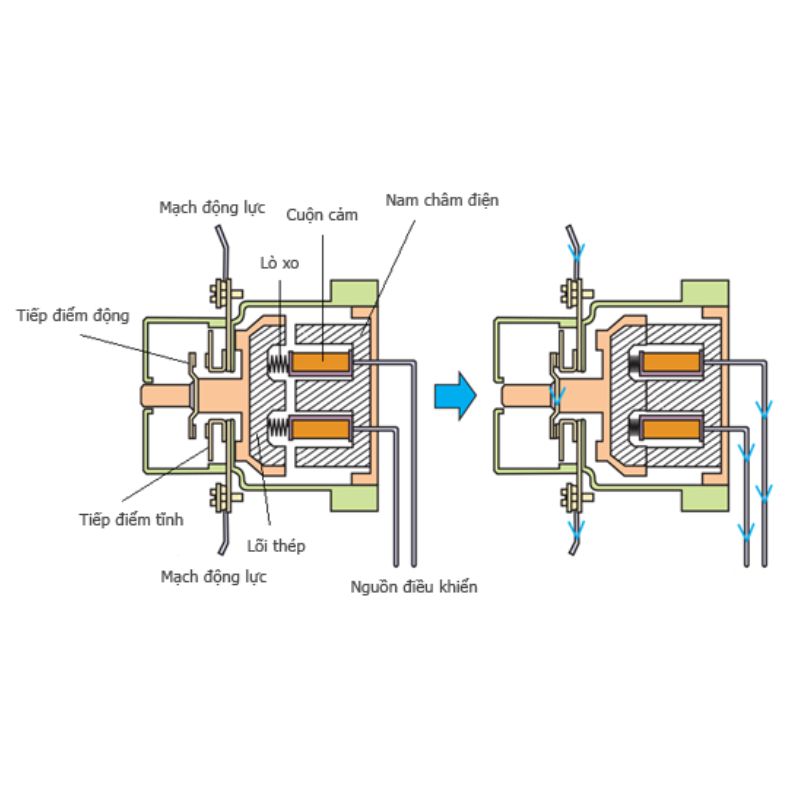

Cấu tạo của công tắc tơ
Công tắc tơ có cấu tạo gồm nhiều bộ phận phối hợp với nhau để đảm bảo hoạt động ổn định và chính xác.
Cuộn dây (Coil)
Đây là bộ phận quan trọng nhất, tạo ra từ trường khi có dòng điện chạy qua. Từ trường này sẽ hút lõi sắt để đóng tiếp điểm.
Lõi sắt (Nam châm điện)
Gồm phần tĩnh và phần động. Khi cuộn dây có điện, lực từ sẽ hút lõi động về phía lõi tĩnh.
Tiếp điểm chính
Dùng để đóng cắt mạch điện chính, thường chịu dòng lớn và được làm từ vật liệu dẫn điện tốt.
Tiếp điểm phụ
Dùng trong mạch điều khiển, có thể là thường mở (NO) hoặc thường đóng (NC).
Lò xo phản hồi
Giúp đưa các tiếp điểm trở về trạng thái ban đầu khi ngắt điện cuộn dây.
Vỏ cách điện
Bảo vệ các linh kiện bên trong và đảm bảo an toàn khi sử dụng.

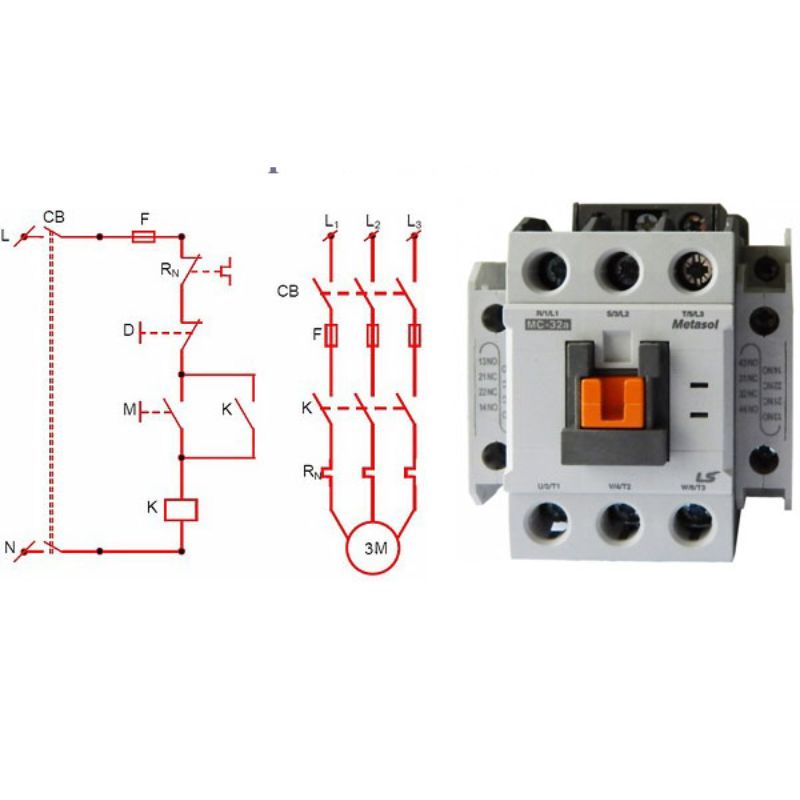

Nguyên lý hoạt động của công tắc tơ
Công tắc tơ hoạt động dựa trên nguyên lý điện từ.
Khi cấp điện cho cuộn dây, từ trường sinh ra sẽ hút lõi sắt động, làm cho các tiếp điểm chính đóng lại, cho phép dòng điện đi qua mạch tải.
Khi ngắt điện cuộn dây, từ trường mất đi, lò xo sẽ đẩy lõi sắt trở về vị trí ban đầu, các tiếp điểm mở ra và mạch điện bị ngắt.
Nhờ cơ chế này, công tắc tơ có thể điều khiển đóng cắt điện từ xa một cách nhanh chóng và an toàn.

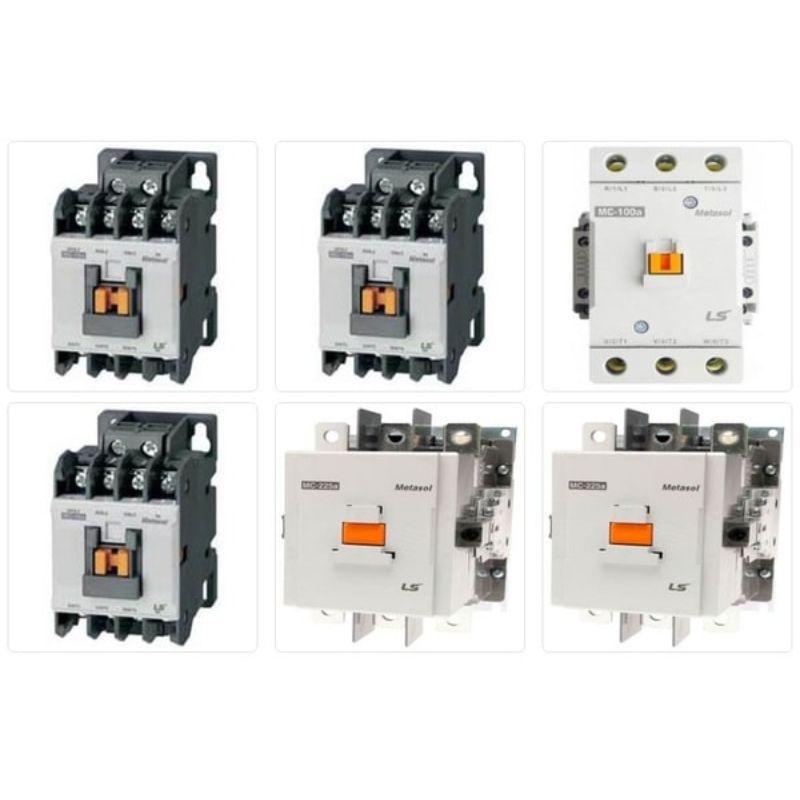

Phân loại công tắc tơ phổ biến
Công tắc tơ được phân loại theo nhiều tiêu chí khác nhau.
Phân loại theo điện áp cuộn dây
- Công tắc tơ AC dùng điện xoay chiều
- Công tắc tơ DC dùng điện một chiều
Phân loại theo số cực
Contactor 1P, 2P, 3P, 4P tùy theo hệ thống điện sử dụng
Phân loại theo dòng điện
Các mức phổ biến từ 9A, 18A, 25A, 40A, 65A, 100A…
Phân loại theo ứng dụng
- Contactor điều khiển động cơ
- Contactor chiếu sáng
- Contactor tụ bù
Việc lựa chọn đúng loại công tắc tơ giúp hệ thống hoạt động ổn định và tăng tuổi thọ thiết bị.
So sánh công tắc tơ và relay
| Tiêu chí | Công tắc tơ | Relay |
|---|---|---|
| Dòng điện | Lớn | Nhỏ |
| Ứng dụng | Công nghiệp | Điều khiển nhỏ |
| Độ bền | Cao | Trung bình |
| Khả năng đóng cắt | Mạnh | Hạn chế |
Công tắc tơ thường được dùng cho tải lớn, trong khi relay phù hợp với mạch điều khiển nhỏ.

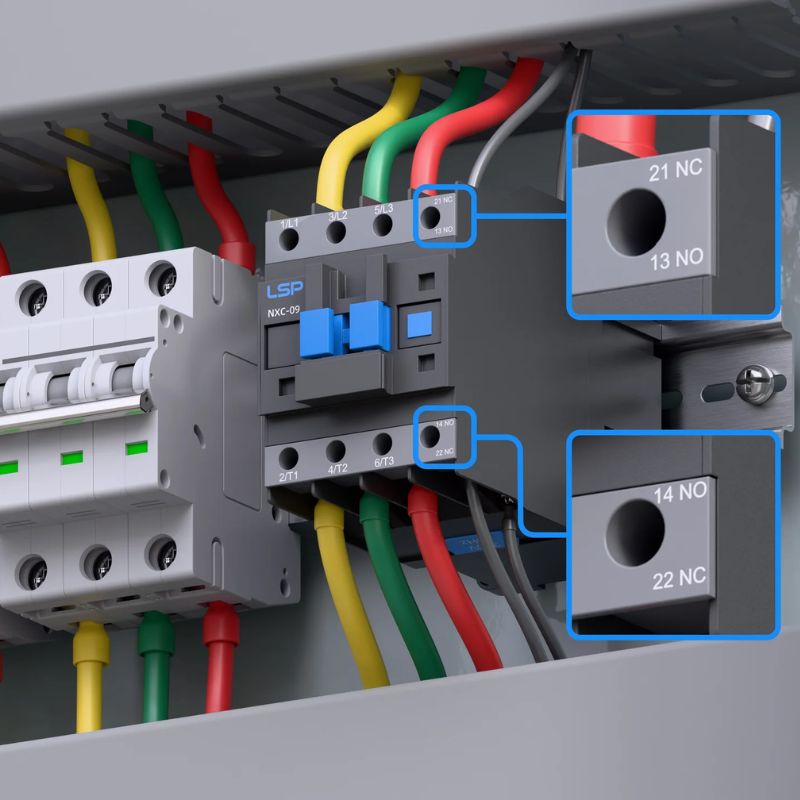

Ứng dụng của công tắc tơ trong thực tế
Công tắc tơ được ứng dụng rất rộng rãi trong nhiều lĩnh vực.
Trong công nghiệp, thiết bị này dùng để điều khiển động cơ, máy bơm, băng chuyền và dây chuyền sản xuất.
Trong tòa nhà, công tắc tơ được dùng để điều khiển hệ thống chiếu sáng, điều hòa trung tâm.
Trong hệ thống điện dân dụng nâng cao, công tắc tơ có thể được dùng để điều khiển thiết bị từ xa hoặc tự động theo thời gian.
Ngoài ra, công tắc tơ còn được sử dụng trong hệ thống năng lượng mặt trời, tủ điện điều khiển và hệ thống tụ bù công suất.
Cách chọn công tắc tơ phù hợp
Để chọn công tắc tơ phù hợp, cần lưu ý các yếu tố sau.
Chọn theo dòng tải
Cần chọn công tắc tơ có dòng định mức lớn hơn dòng tải thực tế để đảm bảo an toàn.
Chọn theo điện áp cuộn dây
Phải phù hợp với nguồn điều khiển như 220V, 380V hoặc 24V.
Chọn theo loại tải
Động cơ nên chọn contactor chuyên dụng để chịu được dòng khởi động lớn.
Chọn thương hiệu uy tín
Nên chọn các thương hiệu như Schneider, LS, Mitsubishi, ABB để đảm bảo chất lượng.
Báo giá công tắc tơ mới nhất 2026
Giá công tắc tơ phụ thuộc vào dòng điện, thương hiệu và tính năng.
| Loại công tắc tơ | Dòng điện | Giá tham khảo |
|---|---|---|
| Contactor 1P/2P | 9A – 25A | 150.000 – 500.000 VNĐ |
| Contactor 3P | 18A – 65A | 300.000 – 1.500.000 VNĐ |
| Contactor công suất lớn | 100A – 300A | 2.000.000 – 10.000.000 VNĐ |
| Contactor cao cấp | Tùy loại | 10.000.000+ VNĐ |
Giá có thể thay đổi theo thị trường và thương hiệu. Đối với dự án lớn, nên liên hệ để nhận báo giá tốt hơn.

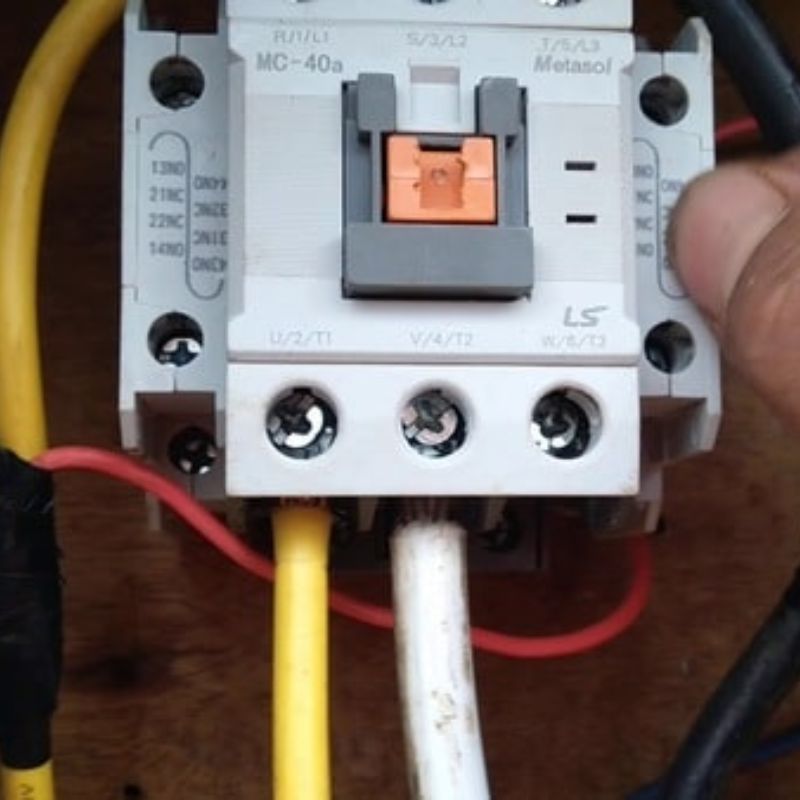

Những lỗi thường gặp khi sử dụng công tắc tơ
Chọn sai công suất dẫn đến cháy tiếp điểm
Điện áp cuộn dây không phù hợp
Lắp đặt sai kỹ thuật
Không bảo trì định kỳ
Sử dụng hàng kém chất lượng
Xem thêm:
MCB là gì? Cấu tạo, phân loại, ứng dụng và báo giá mới nhất
MCCB là gì? Cấu tạo, phân loại, ứng dụng và báo giá mới nhất
RCBO là gì? Cấu tạo, phân loại, ứng dụng và báo giá mới nhất
FAQ – Câu hỏi thường gặp
Công tắc tơ có thay thế aptomat được không?
Không. Công tắc tơ chỉ dùng để điều khiển, không có chức năng bảo vệ.
Công tắc tơ và khởi động từ có giống nhau không?
Khởi động từ là bộ gồm công tắc tơ và rơ le nhiệt.
Khi nào nên dùng công tắc tơ?
Khi cần điều khiển thiết bị từ xa hoặc tự động.
Công tắc tơ có bền không?
Rất bền nếu sử dụng đúng cách và bảo trì định kỳ.
Có nên mua công tắc tơ giá rẻ không?
Không nên, vì dễ gây hỏng hóc và mất an toàn.
Kết luận
Công tắc tơ là thiết bị quan trọng trong hệ thống điện hiện đại, đặc biệt trong công nghiệp và tự động hóa. Việc hiểu rõ cấu tạo, nguyên lý và cách lựa chọn sẽ giúp bạn sử dụng thiết bị điện tử hiệu quả, an toàn và tiết kiệm chi phí.
