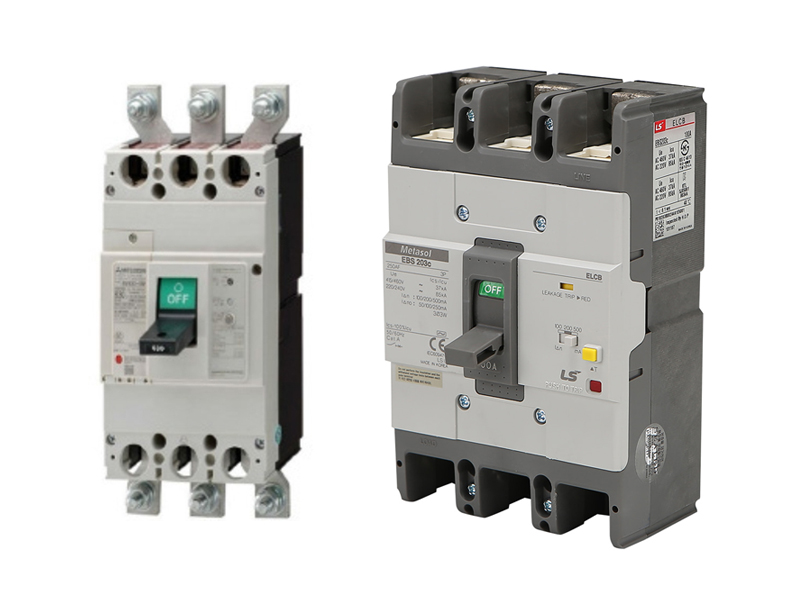

ELCB Là Gì? Tại Sao Phải Lắp ELCB Cho Bình Nóng Lạnh Và Hệ Thống Điện Nhà Phố?
Trong hệ thống điện hiện đại, ELCB được coi là “vị cứu tinh” giúp ngăn ngừa các tai nạn điện giật đáng tiếc. Tuy nhiên, không phải ai cũng hiểu rõ ELCB là gì và cách phân biệt nó với các loại Aptomat thông thường. Hãy cùng Daycapcadivi.vn tìm hiểu chi tiết từ A-Z.

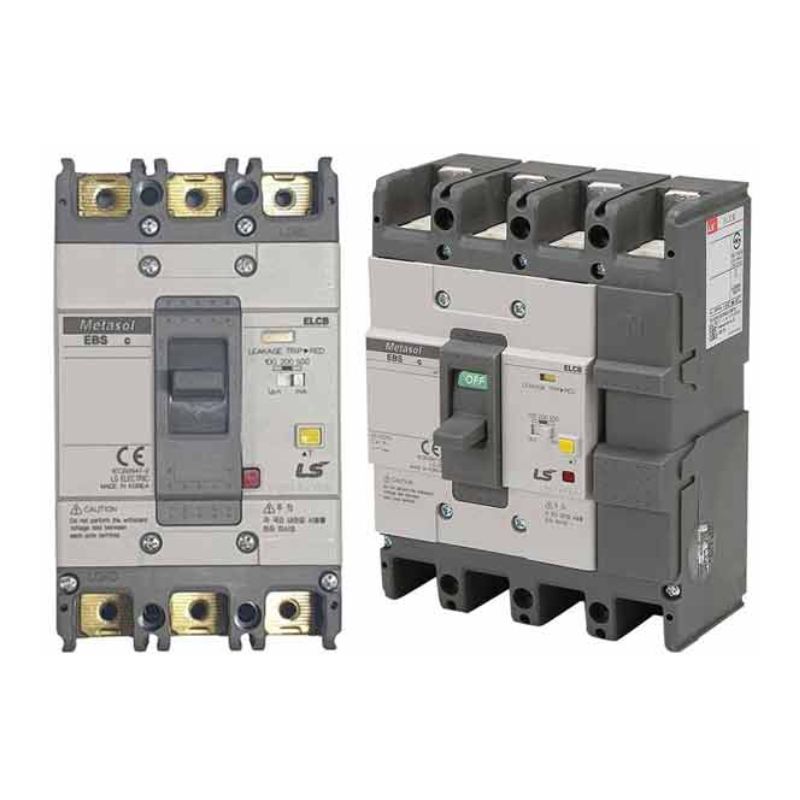

ELCB là gì?
ELCB (viết tắt của Earth Leakage Circuit Breaker) là thiết bị đóng cắt bảo vệ có chức năng phát hiện dòng rò xuống đất và ngay lập tức ngắt mạch điện.
Mục tiêu chính của ELCB là:
-
Chống điện giật: Bảo vệ tính mạng con người khi vô tình chạm vào vỏ thiết bị bị rò điện.
-
Chống cháy nổ: Ngăn ngừa hỏa hoạn do dòng điện rò rỉ lâu ngày gây phát nhiệt tại các điểm cách điện kém.

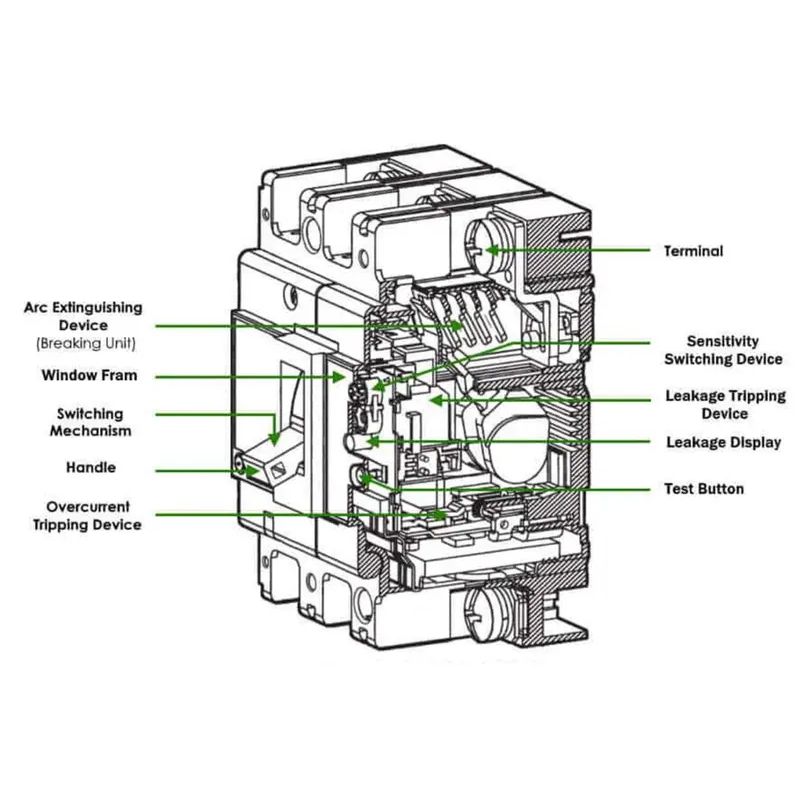

Cấu tạo của ELCB
ELCB có cấu tạo tương tự như các thiết bị đóng cắt điện nhưng được tích hợp thêm cơ chế phát hiện dòng rò.
Vỏ cách điện
Làm từ nhựa chịu nhiệt, chống cháy và đảm bảo an toàn cho người sử dụng.
Tiếp điểm
Bao gồm tiếp điểm động và tĩnh, có nhiệm vụ đóng/ngắt dòng điện khi có tín hiệu.
Bộ cảm biến dòng rò
Đây là phần quan trọng nhất, giúp phát hiện sự chênh lệch dòng điện giữa dây pha và dây trung tính.
Cơ cấu ngắt
Khi phát hiện rò điện, bộ phận này sẽ kích hoạt và ngắt mạch ngay lập tức.
Nút test
Cho phép người dùng kiểm tra hoạt động của ELCB định kỳ.

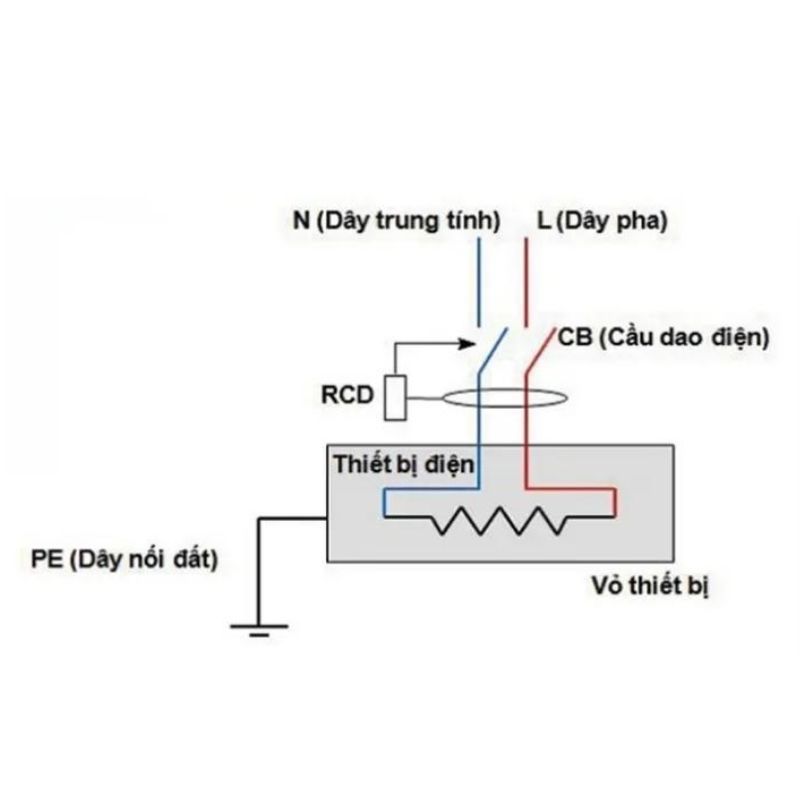

Nguyên lý hoạt động “so sánh dòng điện”
ELCB hoạt động dựa trên một nguyên lý cực kỳ thông minh:
-
Nó liên tục so sánh dòng điện đi (dây nóng) và dòng điện về (dây lạnh).
-
Ở trạng thái an toàn: Dòng đi = Dòng về.
-
Khi có rò rỉ (ví dụ qua cơ thể người xuống đất): Dòng đi > Dòng về.
-
Khi sự chênh lệch vượt ngưỡng an toàn (thường là 30mA), bộ cảm biến bên trong sẽ kích hoạt cuộn hút để ngắt điện trong chưa đầy 0.1 giây.
Xem thêm:
- Dây cáp 1 lõi CADIVI là gì? Phân loại và bảng giá mới nhất 2026
- Dây cáp 2 lõi CADIVI là gì? Phân loại và bảng giá mới nhất 2026
- Dây cáp 3 lõi CADIVI là gì? Phân loại và bảng giá mới nhất 2026
- Dây cáp 4 lõi CADIVI là gì? Phân loại và bảng giá mới nhất 2026
- Dây cáp 3 pha 4 lõi CADIVI là gì? Phân loại và bảng giá mới nhất 2026

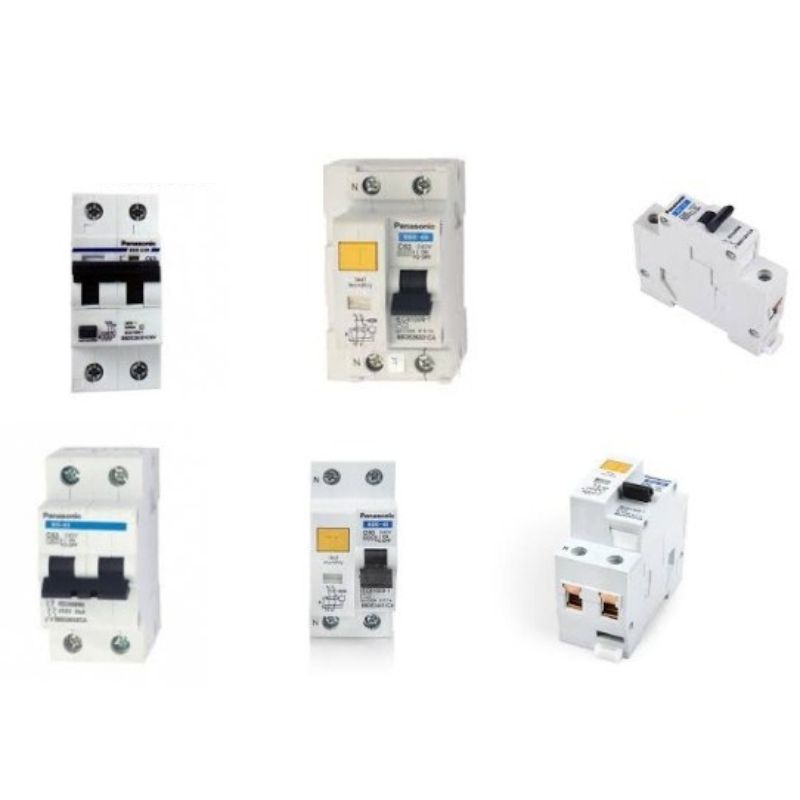

Phân loại ELCB phổ biến
ELCB hiện nay được chia thành 2 loại chính.
ELCB điện áp (Voltage ELCB)
Hoạt động dựa trên điện áp giữa dây nối đất và thiết bị. Loại này hiện ít được sử dụng do độ chính xác không cao.
ELCB dòng (Current ELCB – RCCB)
Hoạt động dựa trên dòng rò, phổ biến hơn và thực chất chính là RCCB hiện đại.
Ngoài ra, ELCB còn được phân loại theo:
- Số cực: 2P, 4P
- Dòng định mức: 16A, 32A, 63A…
- Dòng rò: 30mA, 100mA, 300mA
Phân biệt ELCB với RCCB và RCBO (Tránh mua nhầm)
Rất nhiều khách hàng nhầm lẫn giữa các thiết bị này. Dưới đây là bảng phân biệt nhanh để bạn chọn đúng loại cho công trình:
| Đặc điểm | ELCB | RCCB | RCBO |
| Chức năng chính | Chống rò & Chống quá tải | Chỉ chống rò điện | Chống rò & Chống quá tải |
| Kích thước | Thường là dạng khối lớn | Dạng tép (2 cực) | Dạng tép nhỏ gọn |
| Ứng dụng | Dùng cho tổng nhà, thiết bị lớn | Lắp kèm với MCB | Lắp cho từng nhánh/tầng |
Tại sao ELCB thường bị nhảy “oan”?
Nhiều trường hợp ELCB nhảy liên tục dù không có người bị điện giật. Nguyên nhân thường nằm ở:
-
Dây cáp điện kém chất lượng: Lớp vỏ nhựa cách điện bị lão hóa hoặc nứt vỡ âm tường khiến dòng điện rò rỉ qua tường ẩm.
-
Môi trường ẩm ướt: Ở Việt Nam, vào mùa nồm, độ ẩm cao dễ gây ra dòng rò ký sinh.
-
Lắp đặt sai: Đấu nối các đầu dây không kỹ, để hở lõi đồng chạm vào vỏ tủ điện kim loại.
Giải pháp: Sử dụng Dây cáp điện CADIVI với lớp vỏ nhựa PVC/XLPE nguyên sinh giúp đảm bảo cách điện tuyệt đối, hạn chế tối đa hiện tượng nhảy ELCB giả do rò rỉ đường dây.

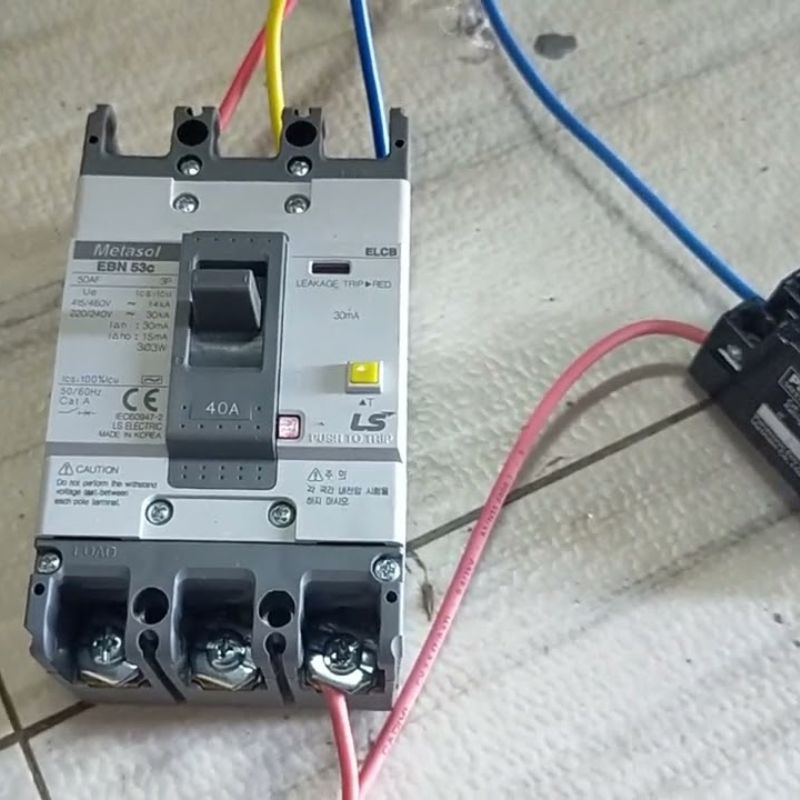

Ứng dụng của ELCB trong thực tế
ELCB được sử dụng rộng rãi để đảm bảo an toàn điện.
Trong gia đình, ELCB thường được lắp cho bình nóng lạnh, máy giặt, khu vực nhà tắm.
Trong công trình, thiết bị này giúp bảo vệ hệ thống điện khỏi rò điện gây nguy hiểm.
Trong công nghiệp, ELCB được dùng để bảo vệ con người và thiết bị trong môi trường làm việc có độ ẩm cao.
Ngoài ra, ELCB còn được sử dụng trong hệ thống điện ngoài trời và năng lượng mặt trời.
Hướng dẫn kiểm tra ELCB định kỳ (Cực kỳ quan trọng)
Để đảm bảo thiết bị vẫn hoạt động tốt khi có sự cố thực tế, chuyên gia của chúng tôi khuyên bạn nên kiểm tra mỗi tháng 1 lần:
-
Tìm nút nhỏ có chữ “T” hoặc “Test” trên mặt ELCB.
-
Nhấn nút này khi đang có điện.
-
Nếu ELCB nhảy: Thiết bị hoạt động tốt.
-
Nếu ELCB không nhảy: Thiết bị đã hỏng mạch cảm biến, cần thay thế ngay lập tức để tránh nguy hiểm.
Cách chọn ELCB phù hợp
Để chọn ELCB phù hợp, cần lưu ý các yếu tố sau.
Dòng điện định mức
Phù hợp với tải sử dụng, tránh quá tải hoặc nhảy liên tục.
Dòng rò
- 30mA dùng cho bảo vệ con người
- 100mA – 300mA dùng cho bảo vệ hệ thống
Số cực
- 2P cho điện 1 pha
- 4P cho điện 3 pha
Thương hiệu
Nên chọn các hãng uy tín để đảm bảo độ chính xác và an toàn.
Báo giá ELCB mới nhất 2026
Giá ELCB phụ thuộc vào dòng điện và thương hiệu.
| Loại ELCB | Thông số | Giá tham khảo |
|---|---|---|
| ELCB 2P | 16A – 63A | 200.000 – 800.000 VNĐ |
| ELCB 4P | 32A – 100A | 800.000 – 2.500.000 VNĐ |
| RCCB cao cấp | Tùy loại | 2.000.000+ VNĐ |
Giá có thể thay đổi tùy theo thị trường và thương hiệu.
Những lưu ý khi sử dụng ELCB
Nên test định kỳ bằng nút test
Không sử dụng thiết bị kém chất lượng
Lắp đặt đúng kỹ thuật
Không dùng ELCB thay thế MCB nếu cần bảo vệ quá tải
Kiểm tra hệ thống nối đất để đảm bảo hiệu quả
Xem thêm:
- MCB là gì? Cấu tạo, phân loại, ứng dụng và báo giá mới nhất
- MCCB là gì? Cấu tạo, phân loại, ứng dụng và báo giá mới nhất
FAQ – Câu hỏi thường gặp
ELCB có chống giật không?
Có. Đây là thiết bị chuyên bảo vệ chống rò điện và điện giật.
ELCB có thay thế aptomat được không?
Không hoàn toàn, vì không bảo vệ quá tải.
Nên dùng ELCB hay RCBO?
RCBO tốt hơn vì tích hợp đầy đủ chức năng.
ELCB có cần bảo trì không?
Có. Nên kiểm tra định kỳ để đảm bảo hoạt động tốt.
ELCB có đắt không?
Không quá đắt so với lợi ích an toàn mang lại.
Mua thiết bị bảo vệ và cáp điện uy tín tại TP.HCM
An toàn điện bắt đầu từ những thiết bị chất lượng nhất. Daycapcadivi cam kết cung cấp:
-
Dây cáp điện CADIVI chính hãng, chống rò rỉ cực tốt.
-
Tư vấn lắp đặt ELCB, RCBO phù hợp cho từng khu vực (nhà tắm, bếp, sân vườn).
-
Địa chỉ: 153 Đ. Kênh Tân Hóa, Hòa Thạnh, Tân Phú, Hồ Chí Minh
HOTLINE TƯ VẤN AN TOÀN ĐIỆN: 093 191 1896
Kết luận
ELCB là thiết bị quan trọng giúp bảo vệ con người khỏi nguy cơ điện giật và đảm bảo an toàn cho hệ thống điện. Trong bối cảnh sử dụng điện ngày càng nhiều, việc trang bị ELCB là giải pháp cần thiết và đáng đầu tư.
Hiểu rõ cấu tạo, nguyên lý và cách lựa chọn sẽ giúp bạn sử dụng thiết bị hiệu quả, an toàn và bền bỉ. Nếu bạn cần tư vấn chi tiết, DaycapCADIVI luôn sẵn sàng hỗ trợ nhanh chóng và chính xác.
