Một sự cố rò rỉ điện nhỏ cũng có thể gây nguy hiểm đến tính mạng hoặc phát sinh hỏa hoạn nghiêm trọng. Sự ra đời của thiết bị ngắt tự động RCCB chính là giải pháp kỹ thuật bắt buộc trong hệ thống điện hiện đại nhằm loại bỏ hoàn toàn các rủi ro này.

Bài viết dưới đây của DaycapCADIVI sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý, phân loại và báo giá RCCB mới nhất.

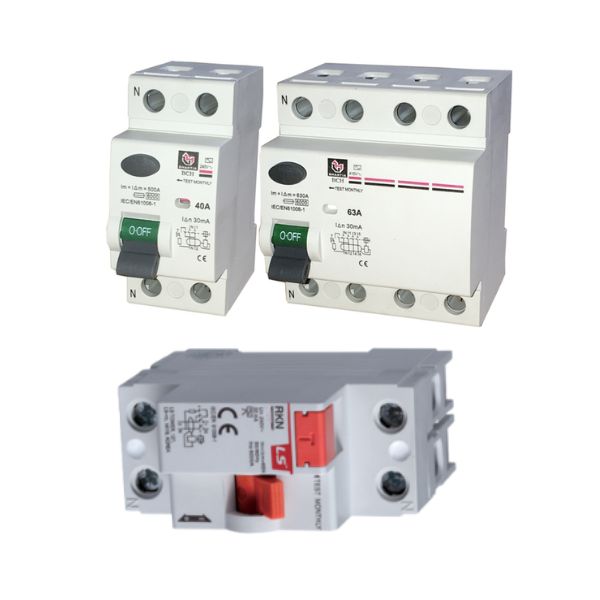

RCCB là gì?

RCCB (Residual Current Circuit Breaker) – thường gọi là CB chống rò, Aptomat chống giật hoặc cầu dao chống rò điện.

Về bản chất kỹ thuật, RCCB liên tục giám sát sự cân bằng giữa dòng điện đi vào và đi ra trong mạch. Khi xuất hiện chênh lệch do dòng rò (dây điện hở, vỏ thiết bị nhiễm điện, có người chạm vào nguồn điện), RCCB sẽ tự động ngắt nguồn điện trong vài phần nghìn giây.

Lưu ý quan trọng: RCCB chỉ có chức năng chống rò điện, không tích hợp bảo vệ quá tải hay ngắn mạch. Vì vậy, RCCB bắt buộc phải lắp đặt kết hợp cùng MCB.

Tại sao mọi công trình đều phải lắp đặt RCCB?

Việc trang bị RCCB mang lại lợi ích thiết thực:

Bảo vệ tính mạng con người: Ngắt điện cực nhanh (dưới 0.03 giây với loại 30mA), ngăn chặn nguy cơ tử vong do điện giật.
Phòng chống cháy nổ: Phát hiện và xử lý kịp thời các dòng rò nhỏ (100mA – 300mA) trước khi chúng sinh nhiệt gây hỏa hoạn.
Bảo vệ thiết bị và đường dây: Hạn chế tình trạng tổn hao điện năng và kéo dài tuổi thọ vỏ cách điện của dây cáp điện.

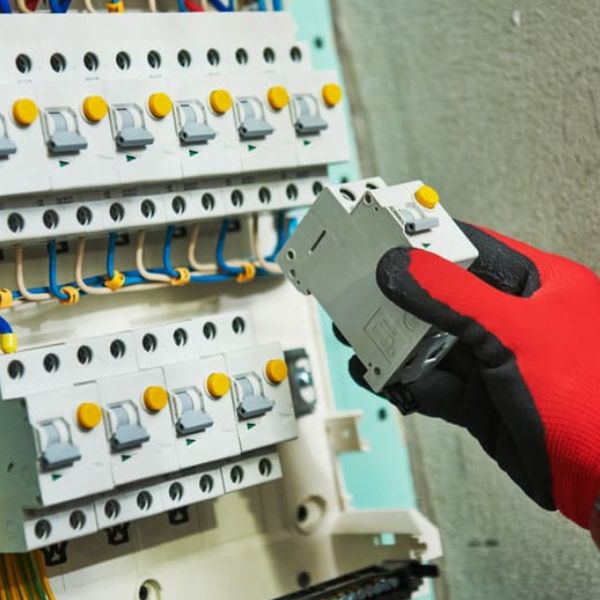

Tại sao mọi công trình đều phải lắp đặt RCCB

Cấu tạo của RCCB

Một aptomat chống rò RCCB hoàn chỉnh gồm 5 bộ phận chính:

1. Biến dòng thứ tự zero (Core Transformer)

Cảm biến trung tâm dạng lõi từ ferrite. Tất cả dây pha (L) và dây trung tính (N) đều xỏ qua lõi từ này.

2. Bộ so sánh dòng điện (Relay / Mạch điện tử)

Nhận biết tín hiệu điện áp cảm ứng sinh ra khi có sự mất cân bằng dòng điện giữa chiều đi và chiều về.

3. Cơ cấu ngắt truyền động (Trip Mechanism)

Hệ thống lò xo và tiếp điểm cơ khí nhả tiếp điểm để dập tắt dòng điện ngay khi nhận tín hiệu sự cố.

4. Nút kiểm tra nhanh (Test Button – Nút T)

Tạo dòng rò giả định để người dùng kiểm tra định kỳ khả năng vận hành của RCCB.

5. Vỏ cách điện và Đầu nối

Vỏ làm bằng nhựa kỹ thuật chống cháy, chịu nhiệt. Cọc đấu nối bằng đồng nguyên chất giúp giảm sinh nhiệt.

Nguyên lý hoạt động của RCCB

RCCB vận hành dựa trên định luật Kirchhoff về dòng điện:

Trạng thái bình thường: Dòng điện đi qua dây pha IL bằng dòng điện trở về dây trung tính IN. Tổng từ thông trong lõi từ bằng 0, RCCB giữ nguyên trạng thái đóng tiếp điểm.
Trạng thái sự cố rò điện: Khi có dòng rò IΔn xuống đất, IL khác IN. Sự mất cân bằng sinh ra từ thông biến thiên trong lõi từ, kích hoạt rơ-le nhả tiếp điểm ngắt mạch điện chỉ trong vài miligiây.

Phân loại RCCB phổ biến trên thị trường

1. Phân loại theo số pha

RCCB 1 Pha 2 Cực (1P+N / 2P): Dùng cho mạng điện 220V dân dụng (căn hộ, văn phòng).
RCCB 3 Pha 4 Cực (3P+N / 4P): Dùng cho mạng điện 380V công nghiệp, nhà xưởng, tòa nhà.

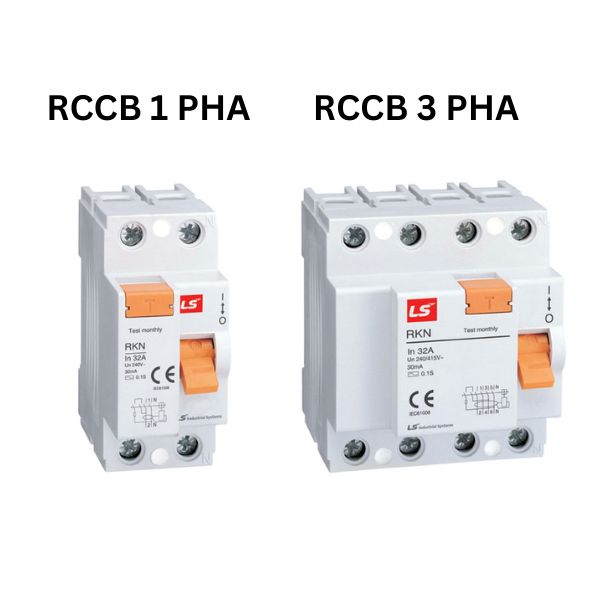

Phân loại RCCB theo số pha (1 pha và 3 pha)

2. Phân loại theo độ nhạy dòng rò (IΔn)

Loại 10mA: Dùng cho khu vực ẩm ướt, nhạy cảm như nhà tắm, bể bơi.
Loại 30mA: Tiêu chuẩn an toàn bắt buộc cho toàn bộ ổ cắm, mạch điện sinh hoạt.
Loại 100mA – 300mA: Dùng chống cháy nổ tổng cho nhà xưởng, không bảo vệ người trực tiếp.

Phân loại RCCB theo độ nhạy dòng rò (10mA, 30mA, 100mA)

3. Phân loại theo dạng sóng dòng rò

Type AC: Phát hiện dòng rò xoay chiều hình sin chuẩn.
Type A: Phát hiện dòng rò AC và dòng rò 1 chiều dạng xung (thiết bị Inverter, máy giặt, điều hòa).
Type B: Phát hiện dòng rò AC, dòng xung và dòng DC thuần khiết (trạm sạc EV, điện mặt trời).

Phân loại RCCB theo dạng sóng dòng rò (Type A, type B, type AC)

So sánh RCCB, MCB và RCBO

Thiết bị MCB (Aptomat thường):

Chức năng: Chống quá tải, chống ngắn mạch.
Bảo vệ người giật: Không.
Lắp đặt: Lắp độc lập.

Thiết bị RCCB (CB chống rò):

Chức năng: Chống dòng điện rò rỉ.
Bảo vệ người giật: Có.
Lắp đặt: Bắt buộc lắp kèm MCB phía trước.

Thiết bị RCBO (CB chống quá tải và chống rò):

Chức năng: Tích hợp chống quá tải + Ngắn mạch + Chống rò.
Bảo vệ người giật: Có.
Lắp đặt: Lắp độc lập (thay thế MCB + RCCB).

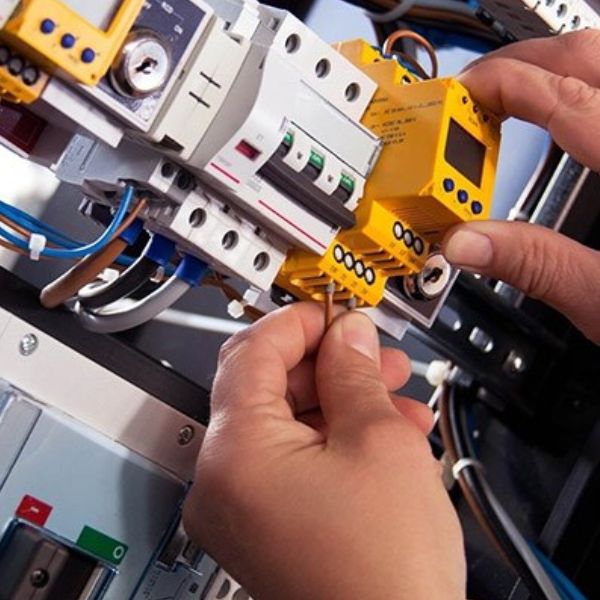

Ứng dụng của RCCB trong thực tế

Điện dân dụng: Lắp tại tủ điện tổng hoặc chia nhánh khu vực nguy hiểm như nhà bếp, nhà vệ sinh, máy nước nóng, máy giặt.
Tòa nhà & Văn phòng: Bảo vệ thiết bị điện công cộng và hệ thống chiếu sáng.
Nhà xưởng công nghiệp: Bảo vệ an toàn cho công nhân vận hành và phòng chống cháy nổ kho bãi.
Điện mặt trời & Trạm sạc EV: Sử dụng RCCB Type A / Type B chuyên dụng cho dòng điện DC.

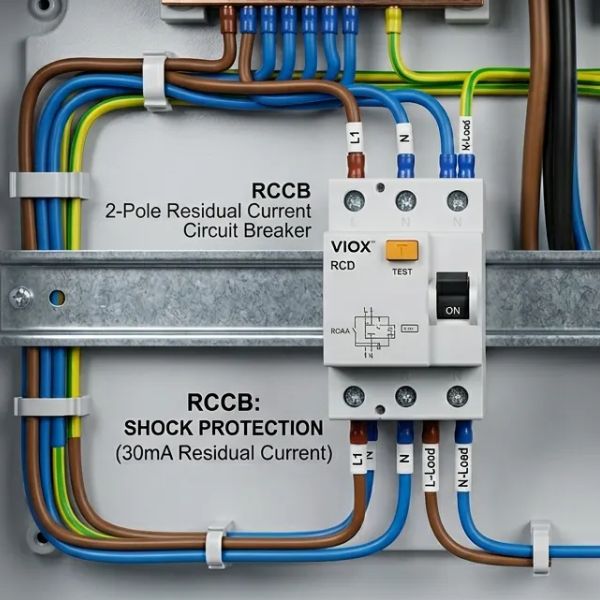

Cách chọn RCCB phù hợp và an toàn

Chọn dòng định mức (In): Dòng định mức RCCB phải bằng hoặc lớn hơn MCB phía trước (Ví dụ: MCB tổng 32A thì chọn RCCB 40A hoặc 63A).
Chọn độ nhạy dòng rò: Ưu tiên loại 30mA cho sinh hoạt gia đình và 100mA – 300mA cho chống cháy tổng nhà xưởng.
Chọn thương hiệu uy tín: Ưu tiên sản phẩm chính hãng từ Panasonic, Schneider, Mitsubishi, LS, ABB…
Chọn dây dẫn chất lượng: Sử dụng dây cáp điện chuẩn (như CADIVI) để tránh tình trạng rò rỉ điện giả do dây cách điện kém.

Báo giá RCCB mới nhất 2026 (Tham khảo)

Lưu ý: Bảng giá dưới đây mang tính chất tham khảo cho năm 2026. Giá thực tế có thể thay đổi tùy thuộc vào thương hiệu (Panasonic, Schneider, Mitsubishi, LS…), xuất xứ và số lượng đặt hàng cho công trình.

Loại RCCB	Thông số kỹ thuật	Độ nhạy dòng rò (IΔn)	Mục đích sử dụng	Bảng giá tham khảo (VNĐ/Cái)
RCCB 1 Pha (2P)	25A – 40A	30mA	Dân dụng, căn hộ phổ thông	180.000 – 450.000
RCCB 1 Pha (2P)	63A	30mA	Mạng điện gia đình tải lớn	350.000 – 750.000
RCCB 3 Pha (4P)	32A – 40A	30mA – 100mA	Văn phòng, hệ thống 3 pha nhỏ	650.000 – 1.200.000
RCCB 3 Pha (4P)	63A – 100A	300mA	Chống cháy nổ tổng nhà xưởng	1.100.00

Có thể bạn quan tâm:

MCCB là gì? Cấu tạo, phân loại, ứng dụng và báo giá mới nhất
Công tắc tơ là gì? Cấu tạo, phân loại, ứng dụng và báo giá mới nhất
Relay là gì? Cấu tạo, phân loại, ứng dụng và báo giá mới nhất
Thiết bị điện tử là gì? Top 10 loại thiết bị điện tử phổ biến hiện nay
Biến tần là gì? Cấu tạo, phân loại, ứng dụng và báo giá mới nhất
ELCB là gì? Cấu tạo, phân loại, ứng dụng và báo giá mới nhất
Tụ bù là gì? Cấu tạo, phân loại, ứng dụng và báo giá mới nhất
Tủ điện là gì? Cấu tạo, phân loại, ứng dụng và báo giá mới nhất
Máy biến áp là gì? Cấu tạo, phân loại, ứng dụng và báo giá mới nhất

Những lỗi thường gặp khi sử dụng RCCB và Cách khắc phục

1. RCCB liên tục bị nhảy không rõ nguyên nhân

Nguyên nhân: Thiết bị trong nhà bị rò điện ra vỏ, dây điện âm tường bị ẩm/tróc vỏ, hoặc chọn độ nhạy quá nhỏ (10mA) cho mạng điện rộng.
Khắc phục: Rút hết phích cắm, đóng RCCB lên rồi cắm lại từng thiết bị để tìm điểm rò.

2. Bấm nút Test (Nút T) nhưng RCCB không nhảy

Nguyên nhân: Hỏng cơ cấu ngắt bên trong hoặc đấu sai dây nguồn.
Khắc phục: Kiểm tra lại sơ đồ đấu dây. Nếu đấu đúng mà nút T không hoạt động, cần thay RCCB mới ngay.

FAQ – Câu hỏi thường gặp về RCCB

Lắp RCCB rồi có cần lắp MCB nữa không?

Có. RCCB không có chức năng bảo vệ quá tải và ngắn mạch nên bắt buộc phải lắp cùng MCB.

Bao lâu nên kiểm tra nút TEST một lần?

Nên bấm nút T kiểm tra ít nhất 1 tháng/lần để đảm bảo lò xo cơ khí không bị kẹt.

Tại sao chạm vào dây nguội (N) mà RCCB vẫn nhảy?

Khi hệ thống có tải, dây nguội vẫn có điện áp chênh lệch so với đất. Chạm dây nguội xuống đất làm rò dòng và kích hoạt RCCB.

Mua vật tư điện và tư vấn giải pháp an toàn tại TP.HCM

Để hệ thống bảo vệ hoạt động chuẩn xác, việc sử dụng dây cáp điện chất lượng cao là yếu tố then chốt giúp tránh hiện tượng dòng rò giả.

DaycapCADIVI phân phối chính hãng dây cáp điện CADIVI, thiết bị đóng cắt và vật tư điện công nghiệp / dân dụng tại TP.HCM và khu vực phía Nam.

Cam kết: Sản phẩm chính hãng 100%, đầy đủ chứng chỉ CO/CQ.
Chính sách: Chiết khấu tốt cho đại lý, nhà thầu, dự án.
Dịch vụ: Tư vấn kỹ thuật chuyên sâu, giao hàng tận công trình.

Kết luận

RCCB là thiết bị không thể thiếu giúp bảo vệ an toàn tính mạng và tài sản trước rủi ro rò rỉ điện. Nắm rõ cấu tạo và cách lựa chọn sẽ giúp bạn xây dựng hệ thống điện vận hành an toàn và bền bỉ.
