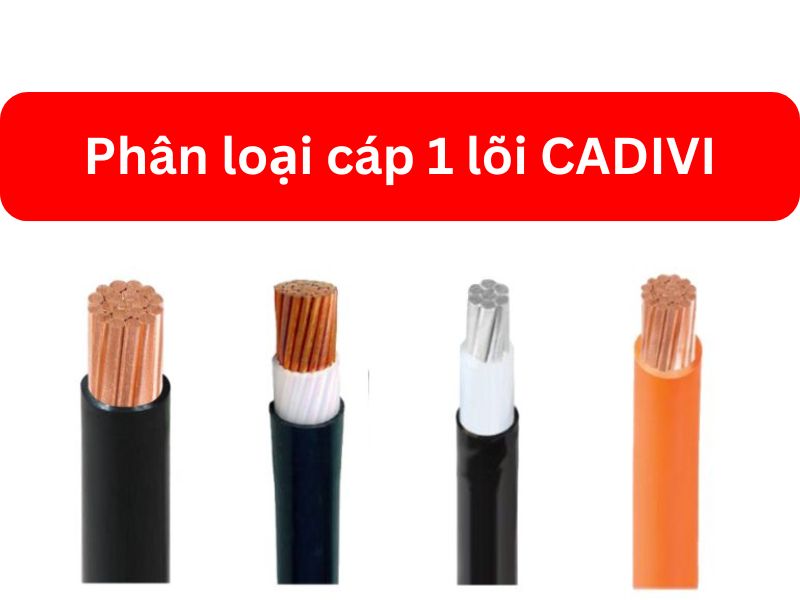

Phân Loại Cáp 1 Lõi CADIVI: Các Chủng Loại Chuẩn Công Trình

Hướng Dẫn Phân Loại Cáp 1 Lõi CADIVI Chuẩn Xác Theo Bản Vẽ Dự Án

Trong quá trình bóc tách khối lượng vật tư và lập dự toán cho hệ thống cơ điện (M&E), việc hiểu rõ cách chia nhóm dải sản phẩm cáp đơn là yêu cầu bắt buộc đối với mọi kỹ sư. Nhà máy CADIVI cung cấp một dải sản phẩm cực kỳ đa dạng với đầy đủ các cấu trúc vật liệu bọc ngoài, ruột dẫn và cấp điện áp khác nhau để thích ứng với từng môi trường thi công đặc thù. Nếu không nắm chắc quy tắc phân loại, nhà thầu rất dễ đặt sai mã hiệu, gây ảnh hưởng trực tiếp đến tiến độ nghiệm thu của dự án.

Bài viết này sẽ hướng dẫn quý khách hàng cách phân loại cáp 1 lõi CADIVI một cách khoa học nhất dựa trên các tiêu chí kỹ thuật cốt lõi từ nhà sản xuất.

Các tiêu chí phân loại cáp 1 lõi CADIVI từ nhà máy

Để giúp người đọc dễ dàng định hình sản phẩm khi tra cứu catalog, nhà máy thường áp dụng 3 tiêu chí cốt lõi để phân loại cáp 1 lõi CADIVI:

• Dựa theo vật liệu ruột dẫn: Chia làm hai nhánh chính là cáp đơn ruột đồng (ký hiệu bắt đầu bằng chữ C hoặc mặc định) và cáp đơn ruột nhôm (ký hiệu bắt đầu bằng chữ A).

• Dựa theo vật liệu cách điện: Chia thành dòng cách điện nhựa PVC (chịu nhiệt tối đa 70°C) và dòng cách điện nhựa XLPE cao cấp liên kết chéo (chịu nhiệt tối đa 90°C).

• Dựa theo cấu trúc lớp bảo vệ cơ học: Chia thành cáp đơn thông thường (đi trên thang máng cáp hở) và cáp đơn có giáp bọc bảo vệ (DATA hoặc AWA) chuyên dụng để chôn ngầm trực tiếp dưới lòng đất.

Top 6 chủng loại phổ biến khi phân loại cáp 1 lõi CADIVI hiện nay

Để giúp các kỹ sư và bộ phận thu mua vật tư có cái nhìn trực quan nhất, dưới đây là danh sách tổng hợp và bóc tách cấu tạo của top 6 mã hiệu chủ lực khi phân loại cáp 1 lõi CADIVI trên thị trường:

1. Cáp đơn CV (Đồng / PVC)

Dòng dây cáp điện lực hạ thế quốc dân với ruột dẫn bằng đồng bện tròn cấp 2 và bọc một lớp cách điện PVC duy nhất. Thường ứng dụng cho mạch chiếu sáng, mạch rẽ nội bộ luồn trong ống ghen nhựa.

2. Cáp đơn CXV (Đồng / XLPE / PVC)

Dòng cáp hạ thế chịu tải trục chính cực phổ biến. Kết cấu gồm ruột đồng, lớp cách điện XLPE chịu nhiệt cao (90°C) và bọc thêm lớp vỏ PVC bảo vệ ngoài cùng. Thích hợp đi trên thang máng cáp hở cho các tòa nhà, xưởng công nghiệp.

3. Cáp đơn CVV (Đồng / PVC / PVC)

Kết cấu tương tự dòng CV nhưng được gia cố thêm một lớp vỏ bọc PVC bảo vệ thứ hai bên ngoài lớp cách điện. Dòng này tăng cường độ bền cơ học hơn so với cáp CV thông thường khi đi dây trong hộp kỹ thuật.

4. Cáp đơn AV (Nhôm / PVC)

Đại diện cho nhánh ruột nhôm khi phân loại cáp 1 lõi CADIVI. Cáp sử dụng ruột nhôm tinh chất bọc cách điện PVC, thường dùng cho lưới điện treo phân phối hạ thế để tối ưu hóa trọng lượng đường dây và chi phí đầu tư.

5. Cáp đơn AXV (Nhôm / XLPE / PVC)

Sự kết hợp giữa ruột dẫn nhôm và lớp cách điện cao cấp XLPE kèm vỏ ngoài PVC. Dòng cáp này là giải pháp kinh tế cực tốt cho các trục tải chính hạ thế treo ngoài trời hoặc đi dọc tuyến phố công nghiệp.

6. Cáp ngầm đơn CXV/DATA (Đồng / XLPE / DATA / PVC)

Lưu ý kỹ thuật đặc biệt: Khi phân loại cáp 1 lõi CADIVI dòng chôn ngầm, nhà máy bắt buộc phải sử dụng lớp giáp băng nhôm (DATA) thay vì giáp băng thép (DSTA). Lớp băng nhôm này đóng vai trò bảo vệ cáp khỏi ngoại lực đè nén dưới lòng đất, đồng thời triệt tiêu hoàn toàn dòng điện xoáy (dòng Foucault) sinh nhiệt làm hỏng cáp đơn pha xoay chiều.

Bảng tổng hợp đối soát thông số khi phân loại cáp 1 lõi CADIVI

Mã hiệu sản phẩm	Vật liệu lõi	Lớp cách điện	Lớp vỏ ngoài cùng	Môi trường thi công khuyến nghị
CV	Đồng (Cu)	Nhựa PVC	Không có	Luồn ống ghen âm tường, âm trần.
CXV	Đồng (Cu)	Nhựa XLPE	Nhựa PVC	Rải trên hệ thống thang máng cáp hở trục chính.
CVV	Đồng (Cu)	Nhựa PVC	Nhựa PVC	Đi trong hộp kỹ thuật, tủ điện tầng.
AV / AVV	Nhôm (Al)	Nhựa PVC	Không có / PVC	Trục hạ thế treo, lưới điện nông thôn, nhà xưởng.
AXV	Nhôm (Al)	Nhựa XLPE	Nhựa PVC	Trục tải chính treo ngoài trời, tối ưu ngân sách.
CXV/DATA	Đồng (Cu)	Nhựa XLPE	Nhựa PVC	Chôn ngầm trực tiếp dưới lòng đất, cấp điện sân vườn.

DaycapCADIVI – Đơn vị phân phối cáp đơn chính hãng, tối ưu chi phí

Việc nắm rõ cách phân loại cáp 1 lõi CADIVI là cơ sở để các đơn vị thi công lên phương án đặt hàng chuẩn xác, tránh tình trạng bị tư vấn giám sát từ chối nghiệm thu do sai kết cấu kỹ thuật. Tại DaycapCADIVI, chúng tôi vận hành quy trình hỗ trợ thầu chuyên nghiệp:

• Đối soát mã xưởng chuẩn 100%: Đội ngũ kỹ sư tại văn phòng hỗ trợ rà soát file khối lượng bản vẽ, kiểm tra kỹ lưỡng các mã cáp đơn (CV, CXV, CXV/DATA…) để đảm bảo tính đồng bộ hoàn toàn với catalog nhà máy mới nhất.

• Chính sách chiết khấu sỉ sâu: Toàn bộ đơn hàng sau khi chuẩn hóa quy cách sẽ được check giá xưởng trực tiếp theo biên độ giá đồng thỏi thế giới, áp dụng mức chiết khấu sỉ ưu đãi từ 20% đến 25%.

• Hồ sơ nghiệm thu đầy đủ: Cam kết bàn giao hàng nhanh bằng xe tuyến chuyên dụng đến tận chân công trình, đi kèm bộ hồ sơ chứng chỉ chất lượng gốc (CO, CQ, Test Report bản đóng dấu đỏ của nhà máy).
