Trong hệ thống điện công nghiệp và truyền tải, việc lựa chọn cáp ngầm trung thế 24kV đòi hỏi độ chính xác tuyệt đối về kỹ thuật. Khác với cáp hạ thế, cáp ngầm 24kV chịu áp lực lớn từ nhiệt độ đất và môi trường xung quanh. Bài viết này daycapcadivi.vn sẽ cung cấp bảng tra dòng điện định mức chuẩn xác cáp ngầm 24kV cho các dòng cáp ngầm phổ biến hiện nay.
Ngoài ra, nếu bạn đang quan tâm đến sản phẩm dây cáp điện nói riêng hay dây cáp điện CADIVI nói chung, liên hệ cho chúng tôi qua thông tin bên dưới để được hỗ trợ tư vấn và báo giá tốt nhất:
Tại sao phải tính toán kỹ dòng định mức cho cáp chôn ngầm?
Khác với các dòng dây điện đi nổi, cáp ngầm trung thế 24kV (thường là mã CXV/S, AXV/S) phải đối mặt với:
- Khả năng tản nhiệt hạn chế: Đất bao quanh cáp giữ nhiệt lâu hơn không khí.
- Độ ẩm và nhiệt trở suất của đất: Ảnh hưởng trực tiếp đến dòng điện cho phép chạy qua lõi dẫn.
- Áp lực cơ học: Vỏ cáp phải chịu đựng được áp suất đất và các tác động từ môi trường ngầm.
Bảng tra dòng điện định mức cáp ngầm 24kV Cadivi (Lõi Đồng)
Dưới đây là bảng thông số cho dòng cáp đơn lõi (Single Core) và cáp 3 lõi (3-Core), cách điện XLPE, điện áp 12/20(24)kV khi chôn trực tiếp trong đất.
| Tiết diện (mm²) | Dòng định mức (A) – Cáp 3 lõi | Dòng định mức (A) – Cáp đơn (3 dây chụm) | Công suất truyền tải ước tính (kVA) |
| 25 | 125 | 130 | 5.200 |
| 35 | 150 | 155 | 6.200 |
| 50 | 180 | 185 | 7.500 |
| 70 | 220 | 230 | 9.200 |
| 95 | 265 | 275 | 11.000 |
| 120 | 305 | 315 | 12.800 |
| 150 | 345 | 355 | 14.500 |
| 185 | 390 | 405 | 16.500 |
Hệ số hiệu chỉnh khi điều kiện chôn ngầm thay đổi
Thực tế thi công tại Việt Nam thường có nhiệt độ đất cao hơn tiêu chuẩn. Bạn cần áp dụng các hệ số hiệu chỉnh sau:
Theo nhiệt độ đất (K1)
Nếu nhiệt độ đất tại khu vực thi công nóng hơn 20 độ C, hãy nhân dòng định mức với hệ số tương ứng:
-
Đất 25 độ C: Nhân với 0.95.
-
Đất 30 độ C: Nhân với 0.89.
-
Đất 35 độ C: Nhân với 0.84.
Theo độ sâu chôn cáp (K2)
Việc chôn cáp sâu giúp an toàn về cơ học nhưng lại làm giảm khả năng thoát nhiệt.
-
Sâu 1.0m: Nhân với 0.98.
-
Sâu 1.2m: Nhân với 0.95.
-
Sâu 1.5m: Nhân với 0.93.

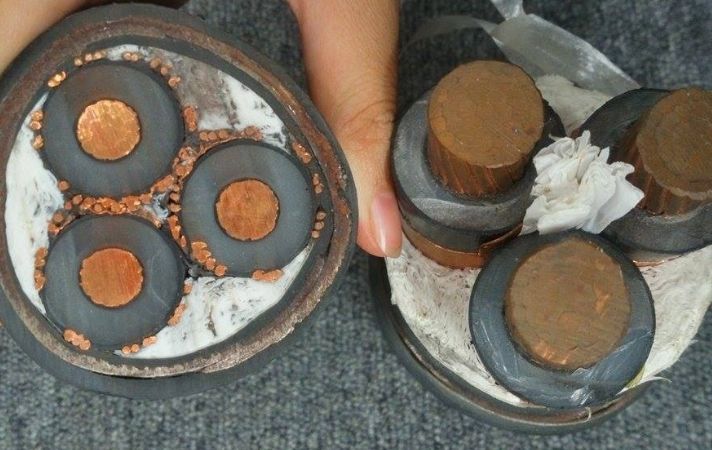

Cấu tạo đặc thù của cáp ngầm 24kV phục vụ mục đích truyền tải
Để vận hành an toàn trong lòng đất, cáp 24kV Cadivi được trang bị các lớp bảo vệ nghiêm ngặt:
- Lõi dẫn (Conductor): Đồng tinh chất, nén tròn xoắn ép chặt để giảm hiện tượng phóng điện vầng quang.
- Màn chắn cách điện (Semiconducting layers): Giúp làm đều điện trường, ngăn chặn sự tập trung áp lực điện tại các điểm lồi lõm của lõi dẫn.
- Màn chắn kim loại (Băng đồng): Có tác dụng dẫn dòng ngắn mạch về đất và bảo vệ cáp khỏi nhiễu điện từ.
- Vỏ bảo vệ (PVC/HDPE): Chống thấm nước tuyệt đối và chống mối mọt, hóa chất trong đất xâm nhập.
Lưu ý quan trọng khi thi công cáp ngầm trung thế
Bán kính uốn cong: Không được uốn cáp quá gắt (thường bán kính uốn tối thiểu bằng $15-20$ lần đường kính ngoài của cáp) để tránh làm nứt lớp cách điện XLPE.
Lớp cát đệm: Khi chôn ngầm trực tiếp, phải có lớp cát mịn bao quanh cáp để tản nhiệt và bảo vệ vỏ không bị đá nhọn đâm thủng.
Đầu cáp (Terminations): Sử dụng bộ đầu cáp ngầm chuyên dụng và thực hiện bởi thợ điện có tay nghề cao để đảm bảo không xảy ra hiện tượng phóng điện tại điểm đấu nối tủ Ring Main Unit (RMU).
Kết luận
Lựa chọn đúng tiết diện cáp ngầm 24kV không chỉ dựa vào bảng tra lý thuyết mà còn phải tính đến các yếu tố thực tế tại công trường. Tại daycapcadivi.vn, chúng tôi cung cấp đầy đủ các mã cáp trung thế CXV/S, AXV/S chính hãng với đầy đủ chứng chỉ xuất xưởng CO CQ.
