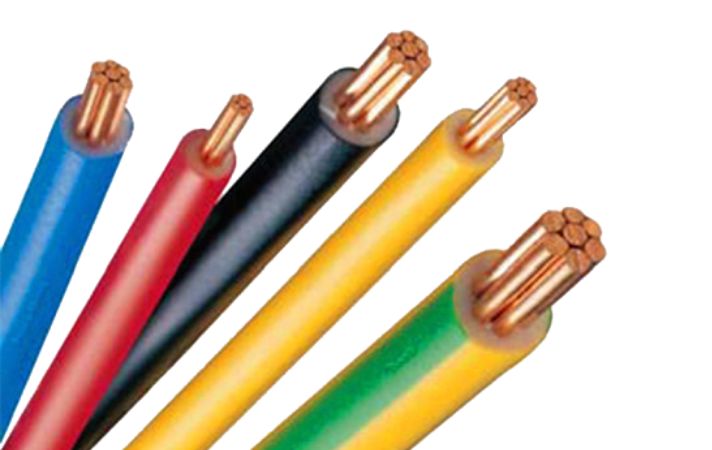

Bảng tra dòng điện định mức cáp treo hạ thế Cadivi chính xác nhất

Trong hệ thống điện, việc lắp đặt cáp treo trên không (đi trên sứ, đi trên thang máng cáp ngoài trời) có đặc tính tản nhiệt khác hoàn toàn với cáp đi âm tường hoặc chôn ngầm.

Table of Contents

Việc lựa chọn đúng tiết diện dây dẫn dựa trên dòng điện định mức là yếu tố tiên quyết để đảm bảo an toàn, chống cháy nổ và tối ưu chi phí cho hệ thống điện. Bài viết này cung cấp bảng tra cứu chuẩn xác cho các dòng cáp treo hạ thế Cadivi (cách điện PVC và XLPE) theo tiêu chuẩn nhà máy mới nhất.

Ngoài ra, nếu bạn đang quan tâm đến sản phẩm dây cáp điện nói riêng hay dây cáp điện CADIVI nói chung, liên hệ cho chúng tôi qua thông tin bên dưới để được hỗ trợ tư vấn và báo giá tốt nhất:

TƯ VẤN MIỄN PHÍ - BÁO GIÁ CHÍNH XÁC - HỖ TRỢ NHANH CHÓNG:

HOTLINE: 093 191 1896

Giao hàng nhanh chóng tận công trình dự án các khu vực: Hồ Chí Minh, Đồng Nai, Bình Dương, Long An, Vũng Tàu, Cần Thơ,..

DaycapCADIVI - Đại lý dây cáp điện CADIVI GIÁ TỐT - CHIẾT KHẤU CAO

(Bấm vào hình để liên hệ cho chúng tôi):

Cáp treo hạ thế là gì?

Cáp treo hạ thế là loại dây dẫn được thiết kế để lắp đặt trên không, sử dụng điện áp từ 0.6/1kV. Đặc điểm của việc lắp đặt treo là dây tiếp xúc trực tiếp với không khí, giúp khả năng thoát nhiệt tốt hơn so với đi trong ống kín.

Các loại cáp treo thông dụng của Cadivi:

Cáp đồng treo: CXV (cách điện XLPE, vỏ PVC), CVV (cách điện PVC, vỏ PVC).
Cáp nhôm vặn xoắn (LV-ABC): Chuyên dùng cho lưới điện hạ thế ngoài trời, bền với điều kiện thời tiết khắc nghiệt.

Tại sao phải tra dòng điện định mức trước khi chọn dây?

Dòng điện định mức là cường độ dòng điện lớn nhất mà dây dẫn có thể chịu tải liên tục mà không làm nhiệt độ ruột dẫn vượt quá giới hạn cho phép (70°C với PVC và 90°C với XLPE).

Chọn dây quá nhỏ: Gây quá nhiệt, nóng chảy lớp cách điện, dẫn đến chạm chập cháy nổ.
Chọn dây quá lớn: Gây lãng phí chi phí đầu tư và khó khăn trong thi công đấu nối.

Bảng tra dòng điện định mức cáp đồng treo hạ thế (CXV & CVV)

Dưới đây là khả năng chịu tải của cáp đồng đơn và đa lõi khi lắp đặt treo trên không (nhiệt độ môi trường tiêu chuẩn 30 độ C).

Tiết diện (mm²)	Cáp CVV (70°C) – Dòng định mức (A)	Cáp CXV (90°C) – Dòng định mức (A)	Công suất chịu tải (kW)
10	61	78	13 – 17
16	81	105	17 – 23
25	106	137	23 – 30
35	131	169	28 – 37
50	159	206	35 – 45
70	202	261	44 – 57
95	244	315	53 – 69

Bảng tra dòng điện cáp nhôm vặn xoắn LV-ABC

Cáp nhôm vặn xoắn LV-ABC (Aluminum Binding Conductor) là lựa chọn kinh tế cho các đường dây dẫn điện từ trạm biến áp về các xóm, cụm dân cư hoặc cấp điện cho đèn đường.

Tiết diện (mm²)	Số lõi	Dòng định mức (A)	Ứng dụng
2×16	2	76	Cấp điện cho hộ gia đình
2×25	2	101	Cấp điện nhánh dân cư
4×35	4	125	Trục chính hạ thế
4×50	4	155	Trục chính hạ thế
4×70	4	196	Trục chính, nhà xưởng nhỏ

Các yếu tố ảnh hưởng làm giảm dòng điện cho phép

Trong thực tế, bạn không nên dùng 100% con số trong bảng tra mà cần nhân với hệ số hiệu chỉnh nếu rơi vào các trường hợp sau:

Nhiệt độ môi trường cao: Nếu dây đi dưới mái tôn hoặc gần nguồn nhiệt (>30°C), khả năng thoát nhiệt kém đi, dòng định mức có thể giảm 10-15%.
Lắp đặt nhiều dây chung ống/máng: Khi nhiều sợi dây đi sát nhau, chúng sẽ “ủ nhiệt” lẫn nhau. Số lượng dây càng nhiều, dòng điện cho phép của mỗi sợi càng giảm.
Độ sụt áp trên đường dây dài: Với khoảng cách kéo dây trên 50m, dù dòng điện vẫn đủ nhưng điện áp ở cuối nguồn có thể bị sụt (yếu điện). Lúc này, bạn cần chọn dây lớn hơn một cấp so với bảng tra.

Công thức tính nhanh tiết diện dây dẫn (Kinh nghiệm)

Nếu bạn không có bảng tra bên cạnh, có thể sử dụng công thức tính nhanh dựa trên mật độ dòng điện ( $J$ ): S=I/J

Trong đó:

S: Tiết diện dây dẫn (mm2).
I: Dòng điện tổng của phụ tải (A).
J: Mật độ dòng điện cho phép.
- Với dây đồng: $J \approx 6 \, A/mm2$
- Với dây nhôm: $J \approx 6 \, A/mm2$

Ví dụ: Tổng công suất nhà bạn là 6kW (tương đương ~30A).

Tiết diện dây đồng cần dùng: $S = 30 / 6 = 5 \, mm2$ . Vậy bạn nên chọn dây 6.0mm2 là an toàn nhất.

Hệ số hiệu chỉnh dòng tải định mức cáp treo CADIVI theo nhiệt độ thực tế

Các thông số dòng điện định mức trong bảng tra cứu chuẩn của nhà sản xuất luôn được tính toán dựa trên điều kiện thí nghiệm lý tưởng (nhiệt độ môi trường tiêu chuẩn thường là 30 độ C hoặc 40 độ C ngoài trời). Tuy nhiên, khí hậu nắng nóng đặc thù tại Việt Nam — đặc biệt là vào những tháng cao điểm hè hoặc khi dây cáp chịu bức xạ mặt trời trực tiếp — nhiệt độ xung quanh sợi cáp có thể tăng lên rất cao.

Khi nhiệt độ môi trường tăng, khả năng tản nhiệt của lớp vỏ nhựa PVC/XLPE giảm đi đáng kể. Điều này làm giảm dòng điện tải an toàn tối đa của dây. Để hệ thống vận hành an toàn, kỹ sư M&E khuyến nghị bạn cần nhân dòng điện định mức trong bảng tra cứu với Hệ số hiệu chỉnh nhiệt độ (k) dưới đây:

Nhiệt độ môi trường từ 30 độ C đến 35 độ C: Hệ số hiệu chỉnh k = 1.0 (Giữ nguyên dòng tải định mức).
Nhiệt độ môi trường từ 36 độ C đến 40 độ C: Hệ số hiệu chỉnh k = 0.91 (Dòng tải thực tế giảm khoảng 9%).
Nhiệt độ môi trường từ 41 độ C đến 45 độ C: Hệ số hiệu chỉnh k = 0.82 (Dòng tải thực tế giảm khoảng 18%).
Nhiệt độ môi trường trên 45 độ C (nắng gắt trực tiếp): Hệ số hiệu chỉnh k = 0.71 (Dòng tải thực tế giảm gần 30%).

Ví dụ thực tế: Dây cáp treo CADIVI tiết diện 16 mm2 có dòng tải định mức lý thuyết là 75A. Nếu thi công treo ngoài trời nắng gắt với nhiệt độ đo được quanh dây lên tới 43 độ C, dòng tải an toàn thực tế sẽ là: 75A nhân cho 0.82 = 61.5A. Bạn cần lưu ý điều này để tránh hiện tượng quá nhiệt gây chập cháy vỏ cáp.

Bảng quy đổi nhanh từ Công suất (kW) sang Dòng điện (A) để chọn tiết diện cáp

Đối với các nhà thầu nhỏ hoặc chủ đầu tư tự mua vật tư, việc tính toán từ tổng công suất thiết bị ra dòng điện (A) để tra bảng đôi khi gặp khó khăn. Bảng quy đổi nhanh dưới đây (áp dụng cho hệ số công suất trung bình cos phi = 0.8) sẽ giúp bạn dễ dàng ước lượng dòng điện tổng nhằm chọn đúng tiết diện dây cáp treo hạ thế:

Dưới 5 kW: Dòng điện tương ứng 1 Pha 220V dưới 28A | Dòng điện tương ứng 3 Pha 380V dưới 10A -> Chọn cáp từ 4 mm2 đến 6 mm2.
5 kW – 10 kW: Dòng điện tương ứng 1 Pha 220V từ 28A đến 56A | Dòng điện tương ứng 3 Pha 380V từ 10A đến 19A -> Chọn cáp từ 10 mm2 đến 16 mm2.
11 kW – 20 kW: Dòng điện tương ứng 1 Pha 220V từ 56A đến 113A | Dòng điện tương ứng 3 Pha 380V từ 20A đến 38A -> Chọn cáp từ 25 mm2 đến 35 mm2.
21 kW – 40 kW: Không khuyến nghị dùng điện 1 pha | Dòng điện tương ứng 3 Pha 380V từ 39A đến 76A -> Chọn cáp từ 50 mm2 đến 70 mm2.
41 kW – 60 kW: Không khuyến nghị dùng điện 1 pha | Dòng điện tương ứng 3 Pha 380V từ 77 A đến 114A -> Chọn cáp từ 95 mm2 đến 120 mm2.

Hướng dẫn kỹ thuật về bán kính uốn cong và lực căng an toàn khi thi công

Khi thi công kéo cáp treo hạ thế CADIVI trên không hoặc rẽ nhánh đi vào tủ điện tổng, hai thông số kỹ thuật cực kỳ quan trọng quyết định độ bền của đường dây là bán kính uốn cong tối thiểu và lực căng dây cho phép.

Bán kính uốn cong tối thiểu (Bending Radius)

Nếu bạn uốn gập dây cáp quá gắt tại các góc cua hoặc điểm tiếp giáp tủ điện, cấu trúc lõi đồng/nhôm bên trong sẽ bị kéo giãn, lớp cách điện bị chèn ép dẫn đến nguy cơ rò rỉ điện.

Đối với cáp treo hạ thế không có giáp bảo vệ (như dòng CV, CX): Bán kính uốn cong tối thiểu phải gấp 6 lần đường kính ngoài của sợi cáp.
Đối với cáp có giáp bảo vệ hoặc cáp vặn xoắn nhiều lõi: Bán kính uốn cong tối thiểu phải gấp từ 10 đến 12 lần đường kính ngoài của cáp.

Lực căng cáp treo cho phép

Khi kéo cáp dọc theo các cột điện, không được kéo quá căng vì lực kéo lớn sẽ làm biến dạng ruột dẫn điện. Đối với dòng cáp treo ruột đồng (Cu), lực kéo tối đa cho phép được tính toán dựa trên tiết diện tổng của ruột dẫn, không vượt quá 50 N trên mỗi mm2 tiết diện. Đối với cáp ruột nhôm (Al), giới hạn này thấp hơn, không vượt quá 30 N trên mỗi mm2 tiết diện.

Kinh nghiệm chọn cáp treo hạ thế phù hợp

Chọn vật liệu: Nếu ngân sách dư dả và khoảng cách ngắn, hãy chọn Cáp đồng CXV để có tiết diện nhỏ gọn, dễ đấu nối. Nếu khoảng cách xa và cần tiết kiệm chi phí, hãy chọn Cáp nhôm LV-ABC.

Chọn tiết diện: Luôn chọn tiết diện lớn hơn 1 cấp so với tính toán lý thuyết để dự phòng cho việc nâng cấp thiết bị sau này.

Lưu ý phụ kiện: Với cáp treo, phụ kiện đi kèm như kẹp xiết, sứ treo, găng cáp là cực kỳ quan trọng để bảo vệ vỏ cáp không bị trầy xước.

FAQ – Câu hỏi thường gặp

Hỏi: Tại sao cùng tiết diện 6.0mm2 mà cáp XLPE lại có dòng định mức cao hơn cáp PVC?

Trả lời: Vì nhựa XLPE chịu được nhiệt độ lên tới 90°C mà không biến dạng, trong khi PVC chỉ chịu được 70°C. Do chịu nhiệt tốt hơn nên XLPE cho phép dòng điện chạy qua lớn hơn.

Hỏi: Tôi có thể dùng bảng tra này cho cáp chôn ngầm không?

Trả lời: Không. Cáp chôn ngầm có khả năng thoát nhiệt khác hoàn toàn cáp treo trong không khí. Bạn cần sử dụng “Bảng tra dòng điện định mức cáp ngầm” để có kết quả chính xác.

Kết luận

Tra cứu đúng dòng điện định mức cho cáp treo không chỉ giúp hệ thống vận hành bền bỉ mà còn tránh được các rủi ro về cháy nổ do quá nhiệt. Để nhận báo giá cáp treo Cadivi chính hãng với chiết khấu cao nhất, quý khách vui lòng liên hệ hotline hoặc truy cập danh mục sản phẩm của chúng tôi.
