Cáp 1 Lõi CADIVI Là Gì? Cấu Tạo Và Tiêu Chuẩn Kỹ Thuật Chi Tiết

Cáp 1 Lõi CADIVI Là Gì? Cấu Tạo Và Tiêu Chuẩn Kỹ Thuật Chuẩn Dự Án

Trong hệ thống phân phối và truyền tải điện năng tại các công trình lớn như tòa nhà cao tầng, nhà xưởng công nghiệp hay các dự án năng lượng tái tạo, dải sản phẩm cáp đơn đóng vai trò cực kỳ quan trọng. Khác với các dòng cáp đa lõi thông thường, dòng sản phẩm này mang những đặc tính cơ – lý – hóa riêng biệt để đáp ứng các trục truyền tải công suất cao.

Vậy cụ thể cáp 1 lõi CADIVI là gì, kết cấu kỹ thuật của dòng sản phẩm này được quy định ra sao và quy trình ứng dụng tại hiện trường công trình cần lưu ý những gì? Bài viết này sẽ mang đến cái nhìn toàn diện nhất cho các kỹ sư và nhà thầu cơ điện (M&E).

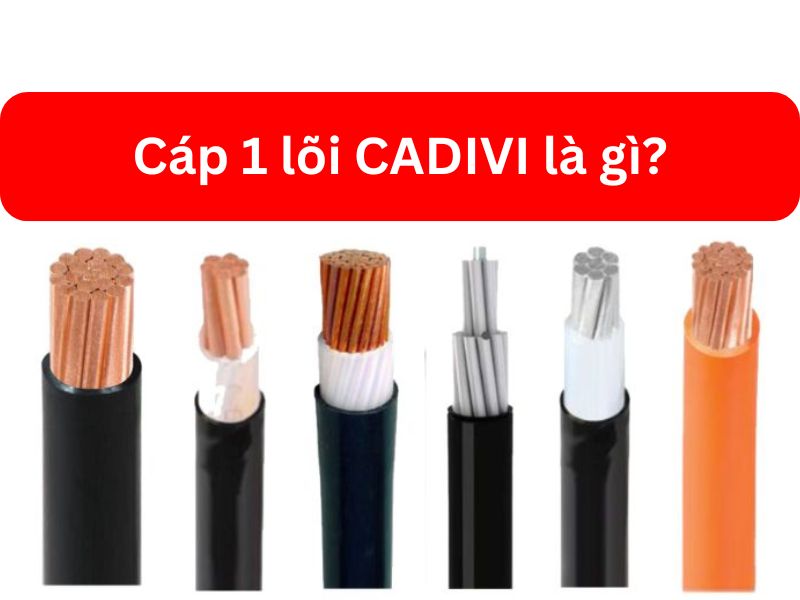

Tìm hiểu bản chất cáp 1 lõi CADIVI là gì?

Để hiểu một cách chính xác cáp 1 lõi CADIVI là gì (hay còn gọi là cáp đơn), chúng ta cần nhìn vào cấu trúc hình học của sản phẩm. Đây là dòng cáp điện lực mà bên trong lớp vỏ bảo vệ ngoài cùng chỉ chứa duy nhất một lõi dẫn điện (ruột dẫn).

Nhờ thiết kế đơn lõi độc lập, sợi cáp có đường kính nhỏ gọn hơn rất nhiều so với cáp đa lõi có cùng tiết diện, giúp tăng khả năng tản nhiệt tự nhiên khi vận hành liên tục ở dòng tải lớn. Dòng sản phẩm này thường được ký hiệu bằng các mã hiệu quen thuộc tùy thuộc vào vật liệu cách điện như CV, CXV, AV, AXV (với số lõi quy định là 1).

Chi tiết kết cấu kỹ thuật trong cấu tạo cáp 1 lõi CADIVI

Dù vận hành ở lưới điện hạ thế hay trung thế, cấu trúc kỹ thuật của dòng cáp 1 lõi CADIVI luôn tuân thủ nguyên tắc xếp lớp đồng tâm chặt chẽ từ trong ra ngoài:

1. Ruột dẫn điện (Conductor)

• Vật liệu: Được làm từ Đồng (Cu) hoặc Nhôm (Al) tinh chất cao cấp. Để đảm bảo sợi cáp có độ mềm dẻo nhất định khi thi công kéo dây qua các hệ thống ống ghen hay thang máng cáp, ruột dẫn thường được bện tròn nén chặt từ nhiều sợi nhỏ độc lập (ruột dẫn cấp 2).

2. Lớp cách điện (Insulation)

• Nhựa PVC (Dòng cáp CV): Chịu nhiệt độ làm việc tối đa của ruột dẫn ở mức 70°C, phù hợp cho các mạch rẽ, hệ thống điện chiếu sáng nội bộ.

• Nhựa XLPE (Dòng cáp CXV): Vật liệu liên kết chéo cao cấp, nâng giới hạn chịu nhiệt làm việc lên tới 90°C và nhiệt độ ngắn mạch lên tới 250°C. Đây là lựa chọn tối ưu cho các trục tải chính công suất lớn.

3. Lớp giáp bảo vệ cơ học đặc thù (Armor – Nếu có)

Lưu ý kỹ thuật cốt lõi: Đối với cáp 1 lõi CADIVI, nếu công trình yêu cầu bọc giáp bảo vệ chống va đập để chôn ngầm, nhà sản xuất bắt buộc phải sử dụng băng nhôm (ký hiệu DATA) hoặc sợi nhôm (ký hiệu AWA) thay vì giáp thép (DSTA/SWA) như cáp đa lõi. Điều này giúp triệt tiêu hoàn toàn hiện tượng dòng điện xoáy (dòng Foucault) gây phát nhiệt nghiêm trọng làm hỏng cáp khi dòng điện xoay chiều 1 pha chạy qua lõi đơn độc lập.

4. Vỏ bọc ngoài cùng (Outer Sheath)

• Thường sử dụng nhựa PVC chịu nhiệt, kháng thời tiết tốt hoặc các dòng nhựa đặc chủng chống cháy lan (FR-PVC), nhựa không halogen ít khói độc (LSFH).

Các tiêu chuẩn kỹ thuật áp dụng cho cáp 1 lõi CADIVI

Toàn bộ dải sản phẩm cáp 1 lõi CADIVI trước khi xuất xưởng và đưa vào nghiệm thu tại các công trình đều phải trải qua quy trình kiểm định nghiêm ngặt, đáp ứng hoàn toàn các bộ tiêu chuẩn quốc gia và quốc tế sau:

• TCVN 5935-1 / IEC 60502-1: Tiêu chuẩn áp dụng cho cáp điện lực cách điện bằng chất dẻo đùn bọc có điện áp định mức từ 1kV đến 30kV.

• TCVN 6610 / IEC 60227: Tiêu chuẩn áp dụng cho các dòng dây cách điện PVC có điện áp định mức đến 450/750V.

• AS/NZS 5000.1: Tiêu chuẩn kỹ thuật của Úc và New Zealand (thường áp dụng cho các lô hàng xuất khẩu hoặc dự án có vốn đầu tư nước ngoài).

Bảng tra cứu dải quy cách thông dụng của cáp 1 lõi CADIVI

Dưới đây là bảng tổng hợp dải quy cách và dòng tải định mức khuyến nghị từ nhà máy để các kỹ sư dễ dàng bóc tách vật tư cho dự án:

Mã hiệu phổ biến	Vật liệu ruột dẫn	Chất liệu cách điện	Dải tiết diện tiêu chuẩn (mm²)	Cấp điện áp tiêu chuẩn
Cáp đơn CV	Đồng (Cu)	Nhựa PVC	1.5 – 2.5 – 4.0 – 6.0 đến 400	450/750V
Cáp đơn CXV	Đồng (Cu)	Nhựa XLPE	10 – 16 – 25 – 35 – 50 đến 500	0.6/1kV
Cáp ngầm đơn CXV/DATA	Đồng (Cu)	Nhựa XLPE	25 – 35 – 50 – 70 – 95 đến 400	0.6/1kV
Cáp đơn AXV	Nhôm (Al)	Nhựa XLPE	10 – 16 – 25 – 35 – 50 đến 400	0.6/1kV

Quy trình cung ứng vật tư cáp đơn chính hãng tại DaycapCADIVI

Việc bóc tách và thi công hệ thống cáp 1 lõi CADIVI đòi hỏi sự chính xác tuyệt đối từ khâu chọn dải tiết diện đến chiều dài cắt rulo nhằm tránh hao hụt vật tư tại hiện trường. Tại DaycapCADIVI, chúng tôi hỗ trợ các nhà thầu tối ưu hóa bài toán kinh tế thông qua quy trình thương mại chuyên nghiệp:

• Báo giá sỉ trực tiếp từ xưởng: Toàn bộ khối lượng dải sản phẩm cáp đơn từ dây dân dụng đến cáp nguồn tải lớn đều được chúng tôi đối soát đơn giá trực tiếp với nhà máy dựa theo biến động giá đồng thỏi thế giới theo ngày, cam kết mức chiết khấu sỉ sâu từ 20% đến 25%.

• Hỗ trợ đặt sản xuất theo yêu cầu: Đối với các cỡ cáp đại (như 150mm², 240mm², 300mm²) hoặc cáp đơn bọc giáp nhôm DATA, chúng tôi làm việc trực tiếp với nhân sự điều phối xưởng để đưa vào lịch sản xuất ưu tiên, cắt mét theo đúng chiều dài rulo bản vẽ để tránh lãng phí đề-pô.

• Hồ sơ nghiệm thu đầy đủ: Cam kết bàn giao hàng nhanh bằng xe tải chuyên dụng đến thẳng công trình, đi kèm đầy đủ bộ hồ sơ chứng chỉ chất lượng gốc (CO, CQ, Biên bản kiểm nghiệm xuất xưởng Test Report bản đóng dấu đỏ).

CÓ THỂ BẠN QUAN TÂM: Do cấu tạo lõi đồng đặc chủng có hàm lượng kim loại màu tinh khiết cao, đơn giá của các quy cách cáp đơn luôn biến động liên tục theo ngày. Để bảo vệ biên độ lợi nhuận cho dự án và nhận bảng chào giá tốt nhất hôm nay trực tiếp từ nhà máy, quý khách hàng hãy click tra cứu ngay bài viết tổng hợp tại đây: Bảng giá cáp 1 lõi CADIVI mới nhất.
