Điện áp định mức là giá trị điện áp giới hạn mà thiết bị hoặc hệ thống điện hoạt động an toàn, hiệu quả lâu dài. Sản phẩm được phân loại thành hạ thế, trung thế và cao thế. Giá trị này giúp kỹ sư chọn đúng thiết bị, đảm bảo độ bền lưới điện và ứng dụng rộng rãi từ sinh hoạt đến công nghiệp.
Giao hàng nhanh chóng tận công trình dự án các khu vực: Hồ Chí Minh, Đồng Nai, Bình Dương, Long An, Vũng Tàu, Cần Thơ,..
DaycapCADIVI - Đại lý dây cáp điện CADIVI GIÁ TỐT - CHIẾT KHẤU CAO
(Bấm vào hình để liên hệ cho chúng tôi):
Khi lựa chọn thiết bị điện dân dụng hay thiết kế hệ thống lưới điện công nghiệp, “điện áp định mức” luôn là thông số kỹ thuật đầu tiên được ghi trên nhãn mác (nameplate) và tài liệu thiết kế. Việc vận hành thiết bị đúng mức điện áp này quyết định trực tiếp đến tuổi thọ máy móc và an toàn cháy nổ.
Hãy cùng phân tích chi tiết khái niệm, các cấp phân loại và ứng dụng của điện áp định mức ngay sau đây.
Điện áp định mức là gì?
Điện áp định mức là mức điện áp tối ưu do nhà sản xuất quy định cho thiết bị, hoặc do ngành điện lực quy định cho lưới điện, để hệ thống hoạt động liên tục ở điều kiện bình thường mà không bị quá tải hay suy giảm hiệu suất.
-
Ký hiệu: Uđm, Un, hoặc U-rated.
-
Đơn vị đo: Volt (V) đối với mạng hạ thế hoặc Kilovolt (kV) đối với mạng trung/cao thế (1 kV = 1.000 V).
-
Ý nghĩa kỹ thuật: Đây là mốc chuẩn để tính toán các thông số liên quan như dòng điện định mức, công suất định mức, độ bền cách điện và khả năng chịu nhiệt của vật liệu.
Phân biệt nhanh:
-
Điện áp định mức (Uđm): Mức điện áp thiết kế tiêu chuẩn.
-
Điện áp thực tế (U): Mức điện áp đo được trên lưới điện tại một thời điểm (có thể trồi sụt quanh mức Uđm).
Phân loại các cấp điện áp định mức tại Việt Nam
Theo quy chuẩn kỹ thuật điện lực quốc gia (TCVN và quy định của Tập đoàn Điện lực Việt Nam – EVN), điện áp định mức được chia thành 4 cấp chính:
1. Điện áp định mức Hạ thế (Uđm nhỏ hơn 1kV)
-
Các mức phổ biến: 220V (1 pha), 380V (3 pha).
-
Phạm vi sử dụng: Cấp nguồn trực tiếp cho các thiết bị sinh hoạt gia đình, văn phòng, đồ dùng điện tử và nhà xưởng công nghiệp nhẹ.
2. Điện áp định mức Trung thế (từ 1kV đến 35kV)
-
Các mức phổ biến: 6kV, 10kV, 15kV, 22kV, 35kV (trong đó 22kV là cấp phổ biến nhất trên lưới phân phối Việt Nam hiện nay).
-
Phạm vi sử dụng: Phân phối điện từ trạm biến áp trung tâm về các khu công nghiệp, quận/huyện và các trạm biến áp hạ thế.
3. Điện áp định mức Cao thế (từ trên 35kV đến 220kV)
-
Các mức phổ biến: 110kV, 220kV.
-
Phạm vi sử dụng: Truyền tải điện năng giữa các tỉnh, thành phố và cung cấp cho các trạm biến áp công suất lớn.
4. Điện áp định mức Siêu cao thế (Uđm lớn hơn 220kV)
-
Mức phổ biến: 500kV.
-
Phạm vi sử dụng: Truyền tải điện năng đi xa trên trục đường dây liên kết Bắc – Nam.
Tác động khi thiết bị hoạt động sai Điện áp định mức
Hoạt động đúng điện áp định mức mang lại hiệu suất tối đa, nhưng nếu điện áp thực tế chênh lệch quá nhiều sẽ gây ra các hệ lụy:
1. Khi điện áp thực tế THẤP HƠN điện áp định mức (U nhỏ hơn Uđm)
-
Hệ quả: Thiết bị hoạt động yếu, động cơ không khởi động được hoặc bị kẹt gầm, quạt quay chậm, đèn sáng yếu.
-
Tác hại: Động cơ điện khi thiếu áp sẽ phải tăng dòng điện để duy trì công suất, dẫn đến nóng cuộn dây, gây sụt áp thêm và giảm tuổi thọ thiết bị.
2. Khi điện áp thực tế CAO HƠN điện áp định mức (U lớn hơn Uđm)
-
Hệ quả: Dòng điện qua thiết bị tăng vọt, gây quá nhiệt nghiêm trọng.
-
Tác hại: Làm chập cháy cuộn dây, phá hủy lớp cách điện của thiết bị, gây nguy cơ cháy nổ cực kỳ nguy hiểm.

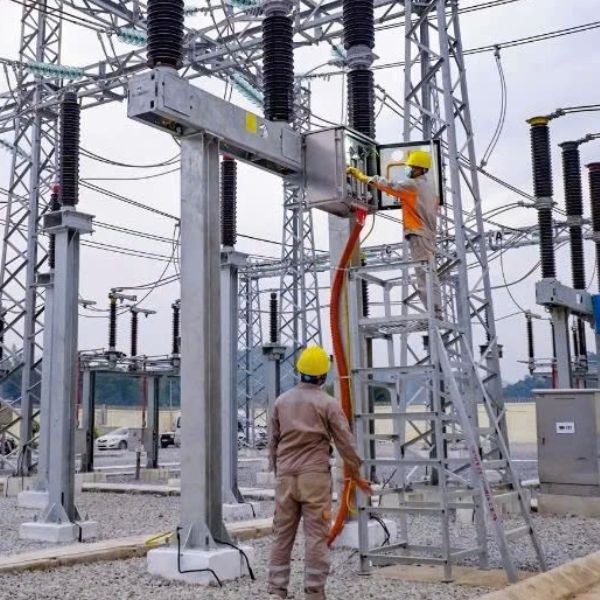

Ứng dụng của điện áp định mức trong đời sống và kỹ thuật
Thông số điện áp định mức giữ vai trò quyết định trong việc thiết kế và sử dụng điện:
-
Lựa chọn thiết bị điện dân dụng: Giúp người tiêu dùng chọn đúng thiết bị phù hợp với lưới điện Việt Nam (220V/50Hz). Trường hợp xách tay đồ dùng từ Nhật Bản hay Mỹ (dùng điện áp định mức 100V/110V), bắt buộc phải qua đổi nguồn trước khi cắm vào điện 220V.
-
Thiết kế tủ điện và hệ thống bảo vệ: Giúp kỹ sư chọn đúng thông số định mức cho Aptomat (MCB, MCCB), Rơ-le, Cầu chì để tự động ngắt mạch khi có sự cố quá áp hoặc hạ áp.
-
Lựa chọn dây dẫn và cáp điện: Xác định cấp điện áp định mức của vỏ cách điện cáp (ví dụ: cáp 0.6/1kV) để đảm bảo không bị phóng điện xuyên thủng qua vỏ bọc.
Chọn dây cáp điện CADIVI chuẩn điện áp định mức tại TP.HCM
Để hệ thống điện vận hành an toàn đúng điện áp thiết kế, lớp cách điện của dây dẫn phải có cấp điện áp định mức tương thích với lưới điện. Việc dùng dây dẫn không đạt chuẩn cấp điện áp rất dễ dẫn đến hiện tượng phóng điện âm tường.
DaycapCADIVI chuyên phân phối chính hãng các sản phẩm dây và cáp điện CADIVI tại TP.HCM và các tỉnh lân cận:
-
Sản phẩm: Cáp điện lực hạ thế CV, CXV (cấp điện áp định mức 0.6/1kV), dây dân dụng VCm ruột đồng nguyên chất 99.99%.
-
Chất lượng: Độ bền cách điện cao, đạt đầy đủ tiêu chuẩn kỹ thuật TCVN và IEC, đảm bảo an toàn tuyệt đối.
-
Chính sách: Giá cáp CADIVI chiết khấu tốt cho công trình, nguồn hàng sẵn kho, hỗ trợ giao hàng tận nơi.
Kết luận
Hiểu rõ điện áp định mức là gì giúp bạn vận hành các thiết bị điện an toàn, kéo dài tuổi thọ máy móc và tránh được các sự cố cháy nổ nguy hiểm. Việc lựa chọn thiết bị cũng như dây dẫn điện đáp ứng đúng cấp điện áp định mức là bước nền tảng để xây dựng hệ thống điện công trình bền bỉ và hiệu quả.
