Cấu Tạo Dây Cáp Điện Gồm Những Gì? Chi Tiết Các Lớp Kỹ Thuật Chuẩn Dự Án

Trong hoạt động thiết kế, thi công hệ thống cơ điện (M&E) hay lập dự toán vật tư công trình, việc hiểu rõ cau tao day cap dien gom nhung gi là yêu cầu bắt buộc đối với mỗi kỹ sư và nhà thầu. Một sợi cáp điện vận hành bền bỉ dưới lòng đất, đi trên thang máng cáp hay treo ngoài trời không đơn thuần chỉ là một sợi dây đồng dẫn điện. Đó là một hệ thống cấu trúc cơ – lý – hóa phức tạp được tính toán kỹ lưỡng để chịu tải, cách điện và chống chịu lại các tác động khắc nghiệt từ môi trường.

Bài viết này sẽ bóc tách chi tiết từng lớp kết cấu kỹ thuật cấu thành nên một sợi dây cáp điện tiêu chuẩn hiện nay trên thị trường.

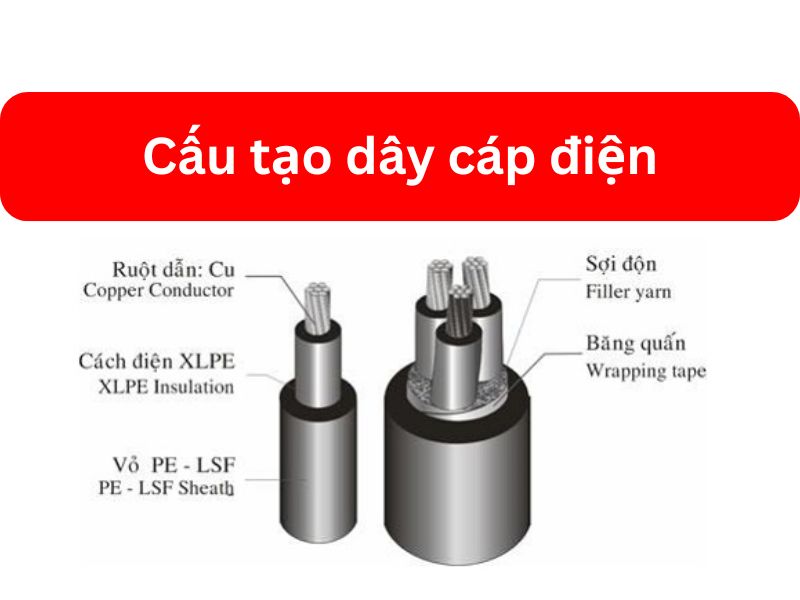

Chi tiết 4 lớp kỹ thuật cốt lõi trong cấu tạo cáp điện

Dù là cáp hạ thế, trung thế hay các dòng cáp chuyên dụng đặc chủng, một cấu trúc đầy đủ chuẩn dự án thường bao gồm 4 bộ phận chính được xếp lớp từ trong ra ngoài:

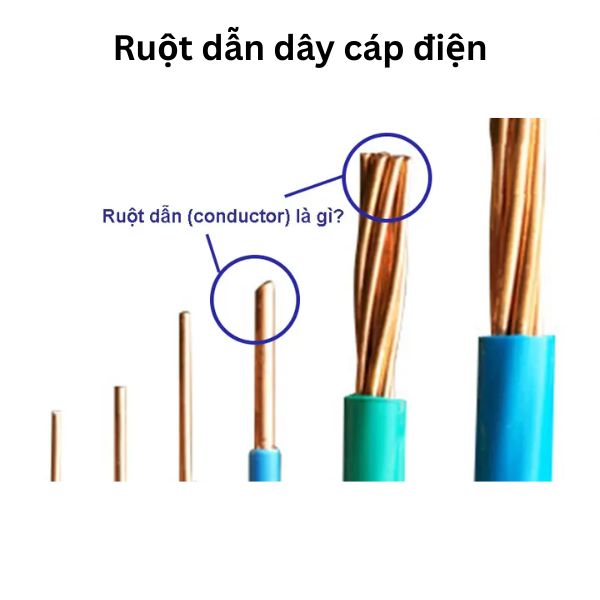

1. Ruột dẫn điện (Conductor) – Trái tim của sợi cáp

Đây là thành phần cốt lõi chịu trách nhiệm truyền tải dòng điện từ nguồn đến các phụ tải tiêu thụ.

• Vật liệu: Thường được làm bằng Đồng (Cu) có độ tinh khiết cao hoặc Nhôm (Al). Nhằm tăng tính mềm dẻo khi đi dây qua các góc cua, ruột dẫn thường được bện từ nhiều sợi tròn nhỏ (đồng bện cấp 2 hoặc cấp 5) thay vì một sợi đặc đơn lẻ.

• Biến thể đặc biệt: Với các dòng cáp cao cấp như cáp năng lượng mặt trời (Solar Cable), sợi đồng sẽ được tráng một lớp thiếc mỏng để ngăn chặn hiện tượng ăn mòn điện hóa và oxy hóa trong môi trường ẩm ướt.

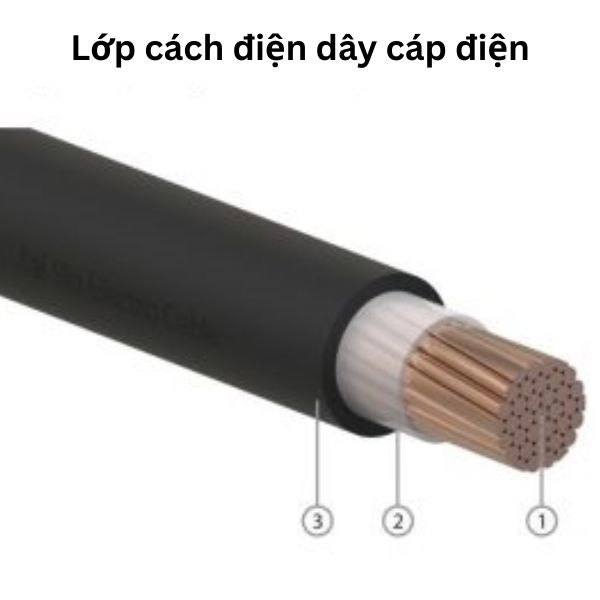

2. Lớp cách điện (Insulation) – Hàng rào bảo vệ an toàn

Lớp này bọc chặt lấy ruột dẫn, ngăn dòng điện rò rỉ ra ngoài, chống ngắn mạch giữa các pha và bảo vệ an toàn cho con người cùng thiết bị.

• Nhựa PVC (Polyvinyl Chloride): Thường dùng cho các dòng dây dân dụng, cáp hạ thế thông thường (như dòng CV, CVV). Chịu nhiệt độ làm việc tối đa của ruột dẫn khoảng 70°C.

• Nhựa XLPO / XLPE (Cross-linked Polyethylene): Vật liệu liên kết chéo cao cấp, giúp cáp chịu được nhiệt độ làm việc lên tới 90°C và nhiệt độ ngắn mạch lên tới 250°C. Nhựa XLPE giúp cáp chịu tải tốt hơn, giảm tổn hao điện năng và kéo dài tuổi thọ công trình.

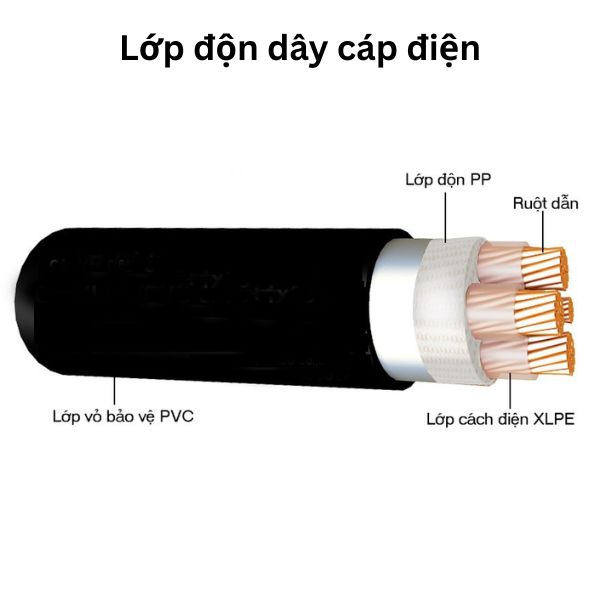

3. Lớp điền đầy / Độn lót và Bọc lót inner (Filler & Inner Sheath)

Đối với các dòng cáp nhiều lõi (từ 2 đến 5 lõi), khoảng trống giữa các lõi sau khi bện lại với nhau sẽ tạo ra các khe hở hình học.

• Lớp độn lót (Filler): Thường sử dụng các sợi PP (Polypropylene) hoặc các chất điền đầy dạng mềm để chèn kín các khe hở này, giúp bảo vệ định hình sợi cáp luôn tròn trịa, không bị móp méo khi chịu lực vặn xoắn hoặc đè nén.

• Lớp màng quấn / Bọc lót: Giúp cố định các lõi cáp thành một khối thống nhất trước khi đi vào công đoạn bọc vỏ bên ngoài.

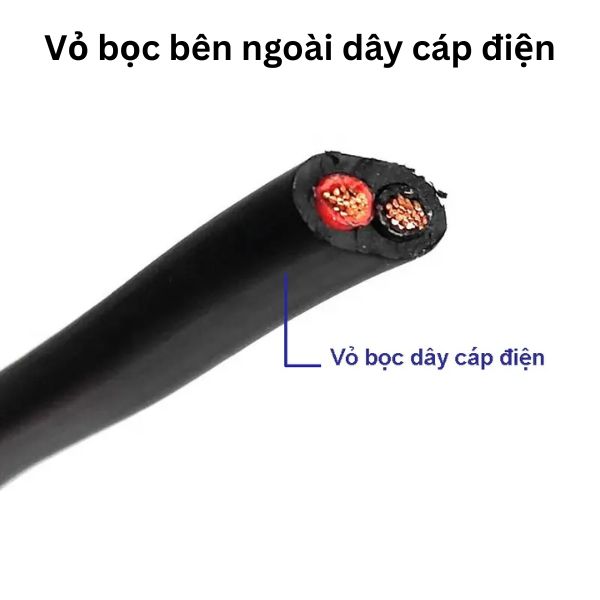

4. Vỏ bọc bảo vệ ngoài cùng (Outer Sheath) – Khiên chắn môi trường

Lớp vỏ ngoài cùng tiếp xúc trực tiếp với môi trường tự nhiên, có nhiệm vụ bảo vệ toàn bộ kết cấu bên trong khỏi các tác nhân cơ học, hóa chất, nước mưa và ánh nắng mặt trời.

• Vật liệu thông dụng: Nhựa PVC chịu nhiệt hoặc nhựa PE/XLPO có tính năng kháng tia cực tím (UV), kháng dầu và chống cháy lan (FR-PVC hoặc LSFH).

• Lớp bảo vệ cơ học tăng cường (Armor – Nếu có): Ở các dòng cáp đi ngầm dưới lòng đất (như CXV/DATA, CXV/DSTA), nhà sản xuất sẽ gia cố thêm một lớp băng thép hoặc sợi thép chịu lực nén, bảo vệ cáp không bị dập nát khi đất đá đè nặng hoặc bị các vật sắc nhọn đâm xuyên.

Bảng tổng hợp tra cứu nhanh kết cấu kỹ thuật cáp điện

Để giúp bạn dễ dàng hình dung cấu trúc khi đọc catalog sản phẩm từ nhà sản xuất, dưới đây là bảng tổng hợp các lớp kỹ thuật phổ biến tương ứng với các ký hiệu ký tự chuẩn mã hóa:

Tên lớp cấu tạo	Vật liệu phổ biến	Ký hiệu mã hóa thường gặp	Vai trò kỹ thuật chính
Ruột dẫn	Đồng (Cu), Nhôm (Al)	C (Đồng) / A (Nhôm)	Truyền tải dòng điện năng
Cách điện	Nhựa PVC, Nhựa XLPE, XLPO	V (PVC) / X (XLPE)	Cách ly nguồn điện, chống chập pha
Lớp đệm / độn	Sợi PP, Nhựa PVC mềm	Filler / Inner Sheath	Định hình tròn lõi, chống móp méo
Giáp bảo vệ	Băng thép, Sợi thép, Băng đồng	DATA, DSTA, Sc (Chống nhiễu)	Chống va đập cơ học, triệt tiêu từ trường
Vỏ ngoài cùng	Nhựa PVC, Nhựa PE, XLPO	V (PVC) / E (PE)	Kháng thời tiết, chống thấm, chống cháy

Giải pháp cung ứng vật tư cáp điện chính hãng tại DaycapCADIVI

Việc chọn đúng cấu tạo và quy cách dải sản phẩm không chỉ giúp hệ thống vận hành an toàn mà còn tối ưu hóa chi phí đầu tư ban đầu cho dự án. Tại DaycapCADIVI, chúng tôi đồng hành cùng các nhà thầu cơ điện thông qua quy trình cấp hàng chuyên nghiệp:

• Check giá xưởng trực tiếp: Toàn bộ file khối lượng, bảng bóc tách vật tư của quý khách sẽ được đối soát giá trực tiếp tại nhà máy dựa theo biên độ giá đồng thỏi thế giới theo ngày, đảm bảo mức chiết khấu sỉ tối ưu từ 20% đến 25%.

• Sản xuất quy cách đặc chủng: Hỗ trợ đặt hàng các dòng cáp có kết cấu đặc thù (cáp chống cháy, cáp ít khói độc LSFH, cáp ngầm bọc giáp thép) theo đúng chiều dài rulo yêu cầu của công trình để tránh lãng phí đề-pô (đoạn cáp thừa).

• Hồ sơ pháp lý đầy đủ: Cam kết bàn giao hàng nhanh bằng xe tải tuyến chuyên dụng, đi kèm bộ hồ sơ chất lượng gốc bản đóng dấu đỏ (CO, CQ, Biên bản thử nghiệm xuất xưởng Test Report).

Việc hiểu rõ cấu tạo của từng lớp kỹ thuật là cơ sở để bạn lựa chọn đúng chủng loại cáp phù hợp cho công trình. Để có cái nhìn toàn diện nhất về toàn bộ hệ sinh thái sản phẩm, các phương pháp phân biệt hàng thật – hàng giả, cũng như nhận ngay chính sách chiết khấu sỉ từ 20% đến 25% trực tiếp từ nhà máy hôm nay, quý khách hàng hãy click tra cứu ngay bài viết tổng quan tại đây: Dây cáp điện CADIVI là gì? Cấu tạo, phân loại, báo giá mới nhất
