Trong hệ thống phân phối và truyền tải điện năng hạ thế, bên cạnh dải sản phẩm cáp đôi thông dụng cho lưới điện 1 pha, dòng cáp điện lực hạ thế 3 lõi đóng vai trò là xương sống cho các mạch nguồn 3 pha cân bằng. Việc thấu hiểu bản chất cáp 3 lõi CADIVI là gì, nắm rõ kết cấu hình học cũng như các bộ tiêu chuẩn pháp lý quy định chất lượng của sợi cáp là yêu cầu bắt buộc đối với mọi kỹ sư thiết kế M&E, tư vấn giám sát và bộ phận quản lý vật tư tại công trường.

Bài viết này sẽ cung cấp góc nhìn kỹ thuật toàn diện và chuẩn xác nhất về dải sản phẩm cáp 3 lõi từ nhà sản xuất CADIVI.

Cáp 3 lõi CADIVI là gì?

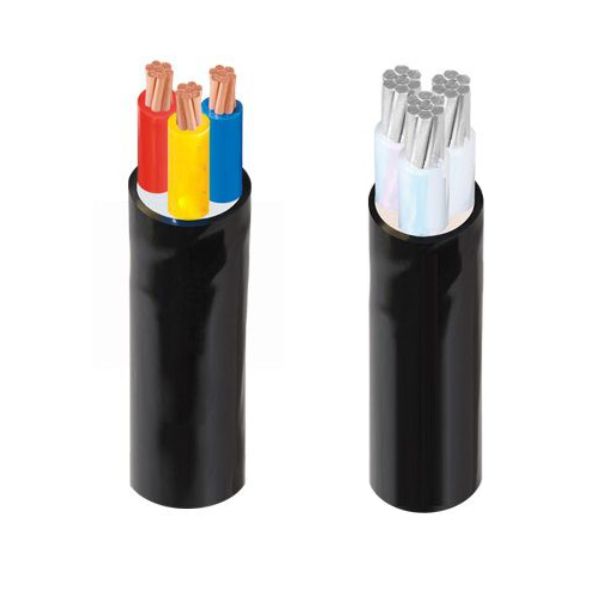

Cáp 3 lõi CADIVI (hay còn gọi là cáp triplex hạ thế) là dòng cáp điện lực bọc vỏ có cấu trúc gồm 3 lõi dẫn điện độc lập được đặt chung trong một lớp vỏ bọc bảo vệ ngoài cùng. Trong kỹ thuật cơ điện, dòng cáp này được thiết kế chuyên dụng để truyền tải năng lượng cho lưới điện xoay chiều 3 pha 3 dây (mạch tải cân bằng không cần dây trung tính, ví dụ như hệ thống động cơ điện 3 pha, máy bơm công suất lớn, biến tần) hoặc sử dụng trong các hệ thống mạch phân phối phụ tải đặc thù.

Cáp hoạt động an toàn và ổn định ở cấp điện áp định mức 0,6/1KV (tần số 50 Hz), có khả năng chịu điều kiện lắp đặt tĩnh trên thang máng cáp, đi trong ống ghen hoặc chôn ngầm tùy thuộc vào kết cấu lớp bảo vệ đi kèm.

Cấu tạo chi tiết của sợi cáp 3 lõi CADIVI tiêu chuẩn

Một sợi cáp điện lực 3 lõi CADIVI được cấu thành từ 4 bộ phận cốt lõi, sắp xếp đồng tâm từ trong ra ngoài theo mặt cắt hình học:

• Ruột dẫn (Conductor): Gồm 3 lõi dẫn điện độc lập, mỗi lõi cấu tạo từ các sợi đồng tinh chất (hàm lượng tối thiểu 99.99%) hoặc nhôm thương mại chất lượng cao. Các sợi kim loại được quấn bện tròn đồng tâm và ép chặt (Ruột dẫn cấp 2) để giảm thiểu khe hở, tối ưu hóa tiết diện và đảm bảo độ dẫn điện tốt nhất theo tiêu chuẩn.

• Lớp cách điện (Insulation): Mỗi lõi dẫn được bọc một lớp nhựa cách điện riêng biệt, sử dụng chất liệu nhựa PVC dẻo dai (cho dòng CVV) hoặc nhựa XLPE liên kết chéo chịu nhiệt cao (cho dòng CXV). Màu sắc của các lớp cách điện được quy định rõ ràng (thường là Đỏ – Vàng – Xanh hoặc theo sọc màu số) để kỹ sư dễ dàng đấu nối pha tại hiện trường.

• Lớp điền đầy và băng quấn (Filler & Binder): Các khoảng trống giữa 3 lõi cách điện tròn được lấp đầy bằng các sợi nhựa PP hoặc đùn lớp bọc lót PVC trong suốt. Lớp điền đầy này có nhiệm vụ định hình cho sợi cáp luôn tròn đều, giảm ma sát nội bộ và gia tăng khả năng chịu lực uốn cong.

• Vỏ bọc bảo vệ ngoài cùng (Outer Sheath): Lớp vỏ bọc làm từ hợp chất nhựa PVC đặc chủng (hoặc nhựa PE chịu thời tiết), có đặc tính cơ học cao, chống chịu va đập, mài mòn, chống thấm nước và ngăn ngừa các tác nhân hóa học từ môi trường phá hủy kết cấu bên trong.

Lưu ý đối với dòng cáp ngầm 3 lõi: Giữa lớp bọc lót bên trong và lớp vỏ ngoài cùng sẽ được tích hợp thêm phân lớp giáp bảo vệ cơ học, cấu tạo từ hai lớp băng thép bọc quét đồng tâm (ký hiệu DSTA) để chống chịu lực đè nén, chặt đứt từ đất đá khi chôn ngầm trực tiếp.

Các tiêu chuẩn kỹ thuật áp dụng cho cáp 3 lõi CADIVI

Toàn bộ dải sản phẩm cáp 3 lõi xuất xưởng từ nhà máy CADIVI đều tuân thủ nghiêm ngặt hệ thống tiêu chuẩn quốc gia và quốc tế, đảm bảo tính pháp lý tuyệt đối khi đưa vào hồ sơ nghiệm thu công trình:

• TCVN 5935-1 / IEC 60502-1: Tiêu chuẩn quy định về cấu tạo, kích thước và phương pháp thử nghiệm cho cáp điện lực có cách điện cán định hình cho điện áp định mức từ 1KV đến 30KV.

• TCVN 6612 / IEC 60228: Tiêu chuẩn quy định về điện trở một chiều cho phép của ruột dẫn kim loại (Đồng/Nhôm). Đảm bảo sợi cáp có hàm lượng kim loại đạt chuẩn, không hao tổn điện năng vượt mức quy định.

• Giới hạn nhiệt độ vận hành của ruột dẫn:

  • Đối với dòng cách điện PVC (CVV 3x): Nhiệt độ làm việc dài hạn tối đa là 70 độ C; nhiệt độ cực đại khi ngắn mạch là 160 độ C (thời gian không quá 5 giây).

  • Đối với dòng cách điện XLPE (CXV 3x): Nhiệt độ làm việc dài hạn tối đa là 90 độ C; nhiệt độ cực đại khi ngắn mạch lên tới 250 độ C, giúp hệ thống chịu quá tải tốt hơn rất nhiều.

Bảng thông số kích thước hình học dải cáp 3 lõi đồng (CXV – 0,6/1KV)

Dưới đây là bảng tra cứu thông số kỹ thuật cơ bản của dòng cáp 3 lõi ruột đồng cách điện XLPE thông dụng nhất để kỹ sư tham khảo khi chọn kích thước ống luồn dây và phụ kiện đầu cốt:

Tiết diện danh định (mm²)	Kết cấu ruột dẫn (Số sợi / Đường kính)	Chiều dày cách điện XLPE (mm)	Chiều dày vỏ bọc PVC (mm)	Đường kính tổng gần đúng (mm)	Khối lượng cáp gần đúng (kg/km)
3 x 1.5	7 / 0.52	0.7	1.8	11.5	148
3 x 2.5	7 / 0.67	0.7	1.8	12.5	194
3 x 4.0	7 / 0.85	0.7	1.8	13.8	260
3 x 6.0	7 / 1.04	0.7	1.8	15.0	342
3 x 10	7 / 1.35	0.7	1.8	17.1	500
3 x 16	7 / 1.70	0.7	1.8	19.5	715
3 x 25	bện tròn ép chặt	0.9	1.8	23.3	1,079
3 x 35	bện tròn ép chặt	0.9	1.8	25.8	1,418
3 x 50	bện tròn ép chặt	1.0	1.8	28.9	1,854

Giải pháp cung ứng và liên hệ nhận báo giá sỉ cáp 3 lõi CADIVI

Việc lựa chọn đúng chủng loại và tiết diện cáp 3 lõi không chỉ quyết định đến độ an toàn vận hành của hệ thống động cơ phụ tải mà còn ảnh hưởng trực tiếp đến bài toán kinh tế của toàn bộ gói thầu M&E. Tại hệ thống phân phối DaycapCADIVI, chúng tôi mang đến những giải pháp tối ưu nhất cho nhà thầu:

• Cam kết hàng chính hãng 100%: Đầy đủ chứng chỉ CO, CQ và Test Report bản gốc dấu đỏ từ nhà máy cho từng mã đơn hàng.

• Chính sách chiết khấu sỉ sâu: Áp dụng mức chiết khấu thương mại cao từ 20% đến 25% so với bảng giá gốc niêm yết của tổng công ty.

• Cấp hàng rulo cắt mét: Hỗ trợ đặt nhà máy cắt đoạn chính xác theo chiều dài định tuyến thực tế, tránh lãng phí vật tư dôi dư tại công trường.

CÓ THỂ BẠN QUAN TÂM: Tùy thuộc vào kết cấu lớp vỏ bọc đặc chủng và biến động giá đồng/nhôm thỏi thế giới theo ngày, đơn giá dải sản phẩm cáp 3 lõi sẽ có sự điều chỉnh liên tục. Để cập nhật bảng chào giá sỉ ưu đãi nhất hôm nay và xem toàn bộ chuỗi bài phân tích kỹ thuật dòng cáp này, quý khách hàng hãy click tra cứu ngay bài viết tổng quan tại đây: Bảng giá cáp 3 lõi CADIVI mới nhất 2026
