Bộ lưu điện (tiếng Anh: Uninterruptible Power Supply – viết tắt là UPS) là thiết bị cung cấp nguồn điện dự phòng không gián đoạn, giúp duy trì hoạt động cho các thiết bị điện khi lưới điện gặp sự cố cúp điện, tăng giảm điện áp hay sụt áp đột ngột.
Cấu tạo chính của UPS gồm bo mạch chính (bộ chỉnh lưu, bộ nghịch lưu, bộ sạc) và hệ thống ắc quy lưu trữ. UPS được phân thành 3 loại phổ biến: UPS Offline, UPS Line-Interactive và UPS Online.
Giao hàng nhanh chóng tận công trình dự án các khu vực: Hồ Chí Minh, Đồng Nai, Bình Dương, Long An, Vũng Tàu, Cần Thơ,..
DaycapCADIVI - Đại lý dây cáp điện CADIVI GIÁ TỐT - CHIẾT KHẤU CAO
(Bấm vào hình để liên hệ cho chúng tôi):
Sản phẩm bộ lưu điện đóng vai trò cực kỳ quan trọng trong việc bảo vệ dữ liệu máy tính, máy chủ, thiết bị y tế và hệ thống tự động hóa công nghiệp. Bài viết dưới đây của DaycapCADIVI sẽ tổng hợp toàn bộ kiến thức chi tiết về UPS.
Trong thời đại số hóa và tự động hóa, việc gián đoạn nguồn điện dù chỉ trong vài miligiây cũng có thể dẫn đến thất thoát dữ liệu nghiêm trọng, làm hỏng hóc máy móc đắt tiền hoặc ngưng trệ toàn bộ dây chuyền sản xuất. Bộ lưu điện UPS chính là “lá chắn” năng lượng giúp giải quyết triệt để các rủi ro từ sự cố điện lưới.
Hãy cùng phân tích chi tiết từ khái niệm, cấu tạo, các dòng UPS phổ biến đến ứng dụng thực tế ngay sau đây.
Cần xem các thông tin bổ ích khác, bạn hãy bấm vào kiến thức tổng hợp để xem thêm nhé. Daycapcadivi sẽ luôn cập nhật các kiến thức tốt nhất hằng ngày tại đây.

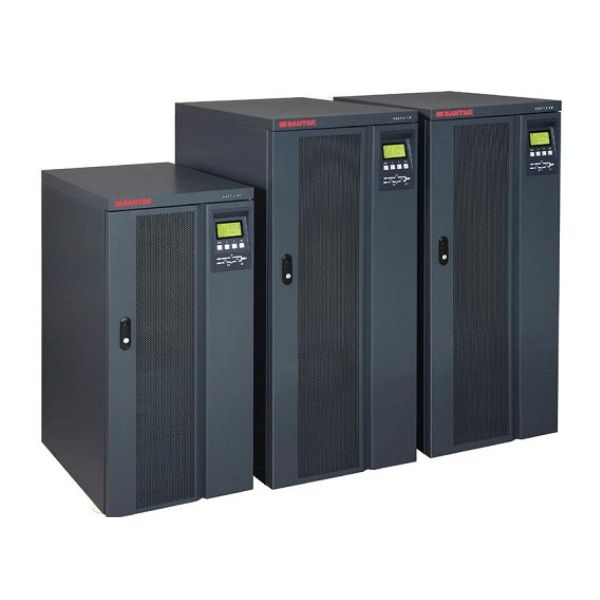

Bộ lưu điện (UPS) là gì?
Bộ lưu điện UPS (Uninterruptible Power Supply) là thiết bị lưu trữ năng lượng điện dự phòng và tự động cấp nguồn cho các thiết bị tiêu thụ điện ngay lập tức khi nguồn điện lưới gặp sự cố (mất điện, điện áp không ổn định, nhiễu tần số).
Khác với máy phát điện cần khoảng thời gian khởi động từ vài giây đến vài phút, bộ lưu điện UPS có khả năng chuyển mạch cực nhanh (từ 0 đến vài miligiây). Điều này giúp các thiết bị nhạy cảm như máy tính, server, thiết bị y tế không bị tắt ngóam đột ngột, giúp người dùng kịp thời lưu lại dữ liệu hoặc duy trì hoạt động ổn định chờ nguồn điện phụ khôi phục.
Cấu tạo chung của bộ lưu điện UPS
Một bộ lưu điện UPS hoàn chỉnh được cấu thành từ hai bộ phận cốt lõi: Bo mạch điều khiển (Mainboard) và Hệ thống ắc quy lưu trữ (Battery).
1. Hệ thống ắc quy (Battery)
Là bộ phận tích trữ năng lượng điện dưới dạng dòng điện một chiều (DC). Dung lượng và số lượng ắc quy sẽ quyết định trực tiếp đến thời gian lưu điện (Backup time) của UPS khi mất điện lưới.
2. Bo mạch điều khiển và biến đổi nguồn (Mainboard)
Bao gồm các linh kiện công suất và mạch điện tử phức tạp:
-
Bộ chỉnh lưu (Rectifier): Chuyển đổi dòng điện xoay chiều (AC) từ điện lưới thành dòng điện một chiều (DC) để nạp vào ắc quy và cung cấp cho bộ nghịch lưu.
-
Bộ nghịch lưu (Inverter): Chuyển đổi dòng điện một chiều (DC) từ ắc quy hoặc bộ chỉnh lưu thành dòng điện xoay chiều (AC) chuẩn để cấp cho thiết bị tải.
-
Bộ sạc (Charger): Nạp điện tự động cho ắc quy khi có điện lưới.
-
Mạch chuyển mạch tự động (Bypass Switch): Chuyển đổi nguồn cấp cho tải trực tiếp từ lưới hoặc từ ắc quy khi có sự cố/quá tải.
-
Mạch lọc nhiễu và ổn áp: Loại bỏ nhiễu tần số, sụt áp hoặc xung điện áp cao trên lưới điện.
Nguyên lý hoạt động cơ bản của UPS
Nguyên lý chung của UPS dựa trên quá trình tích trữ năng lượng điện vào ắc quy khi có điện lưới và giải phóng năng lượng đó ra thiết bị khi mất điện:
-
Khi có điện lưới bình thường: Điện xoay chiều (AC) đi vào UPS, một phần được lọc nhiễu và chuyển thành dòng một chiều (DC) qua bộ sạc để nạp vào ắc quy; phần còn lại cấp nguồn trực tiếp hoặc qua bộ Inverter để nuôi thiết bị.
-
Khi xảy ra sự cố điện lưới (cúp điện, sụt áp): Mạch điều khiển ngay lập tức kích hoạt nguồn điện DC từ ắc quy đi qua bộ Inverter để biến đổi thành dòng AC xoay chiều chuẩn cấp cho tải, đảm bảo thiết bị hoạt động liên tục không gián đoạn.
Phân loại bộ lưu điện UPS phổ biến hiện nay
Dựa trên công nghệ xử lý nguồn và nguyên lý hoạt động, UPS được chia làm 3 dòng chính:

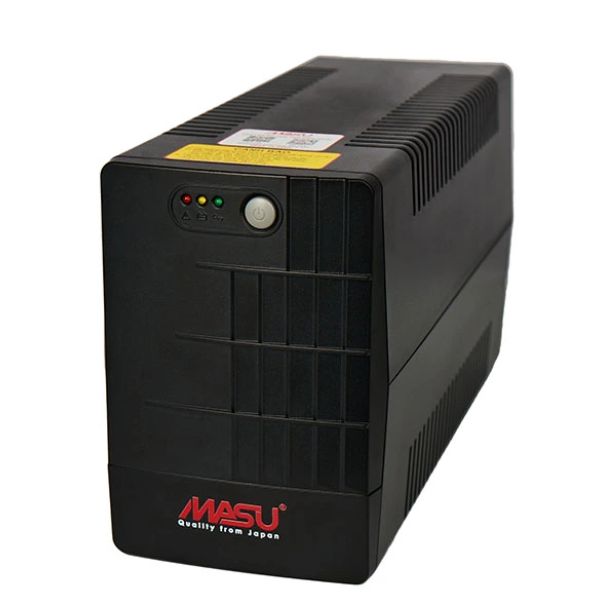

1. Bộ lưu điện UPS Offline
-
Nguyên lý: Khi điện lưới bình thường, tải sử dụng trực tiếp điện lưới qua công tắc chuyển mạch. Khi mất điện, UPS mới chuyển sang dùng điện từ ắc quy qua bộ Inverter.
-
Thời gian chuyển mạch: Khoảng 2 – 10 ms.
-
Dạng sóng đầu ra: Sóng vuông hoặc sóng mô phỏng Sin.
-
Ưu điểm: Giá thành rẻ, cấu tạo đơn giản, dễ sử dụng.
-
Ứng dụng: Thích hợp cho các thiết bị văn phòng cơ bản, máy tính cá nhân, thiết bị không quá nhạy cảm với dòng điện.

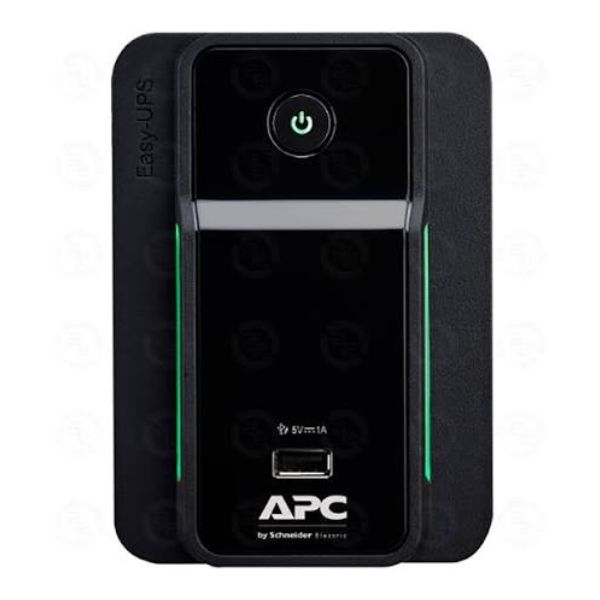

2. Bộ lưu điện UPS Line-Interactive
-
Nguyên lý: Tương tự như UPS Offline nhưng được trang bị thêm bộ biến áp tự động điều chỉnh điện áp (AVR – Automatic Voltage Regulator). Khi điện lưới tăng hoặc giảm nhẹ, bộ AVR sẽ tự ổn định điện áp đầu ra mà chưa cần dùng đến năng lượng ắc quy.
-
Thời gian chuyển mạch: Khoảng 4 – 6 ms.
-
Dạng sóng đầu ra: Sóng Sin chuẩn hoặc gần chuẩn.
-
Ưu điểm: Khắc phục được tình trạng trồi sụt điện áp tốt hơn Offline, bảo vệ ắc quy bền hơn.
-
Ứng dụng: Máy tính văn phòng, hệ thống mạng nhỏ, thiết bị bán hàng POS, camera an ninh.

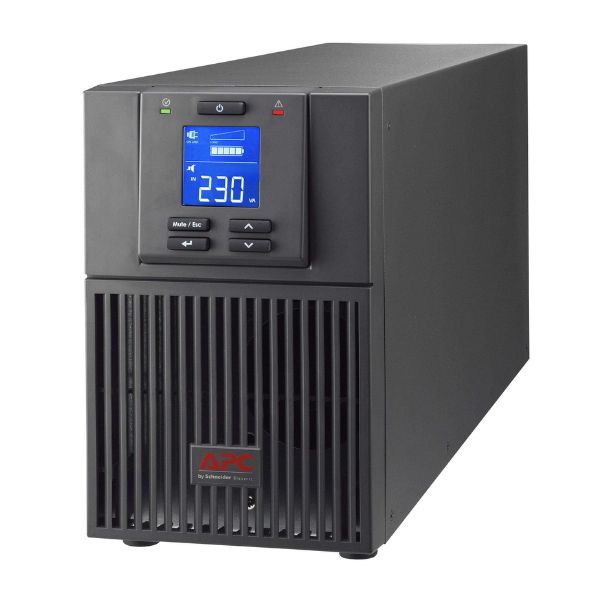

3. Bộ lưu điện UPS Online
-
Nguyên lý: Sử dụng công nghệ chuyển đổi kép (Double Conversion: AC -> DC -> AC). Nguồn điện lưới đầu vào luôn được chuyển thành DC nạp cho ắc quy và qua bộ Inverter chuyển lại thành AC để nuôi tải.
-
Thời gian chuyển mạch: 0 ms (Hoàn toàn không có thời gian trễ).
-
Dạng sóng đầu ra: Sóng Sin chuẩn tuyệt đối, lọc sạch 100% nhiễu và sự cố điện lưới.
-
Ưu điểm: Cung cấp nguồn điện sạch nhất, độ an toàn tuyệt đối cho thiết bị.
-
Ứng dụng: Trung tâm dữ liệu (Data Center), máy chủ (Server), thiết bị y tế cao cấp, hệ thống tài chính ngân hàng, dây chuyền sản xuất tự động.
Ứng dụng thực tế của bộ lưu điện UPS trong đời sống và công nghiệp
Bộ lưu điện UPS giữ vai trò “xương sống” bảo vệ hạ tầng điện lực trong nhiều lĩnh vực:
-
Công nghệ thông tin và Viễn thông: Bảo vệ máy chủ (Server), switch mạng, trung tâm dữ liệu không bị ngắt kết nối hay mất mát dữ liệu quan trọng.
-
Y tế và Bệnh viện: Cấp nguồn liên tục cho máy thở, máy xét nghiệm, hệ thống phòng mổ, giúp đảm bảo an toàn tính mạng bệnh nhân.
-
Công nghiệp và Tự động hóa: Duy trì nguồn điện điều khiển cho PLC, robot công nghiệp, tránh tổn thất hàng tỷ đồng do ngưng trệ dây chuyền sản xuất.
-
Ngân hàng và Tài chính: Đảm bảo hệ thống cây ATM, giao dịch trực tuyến vận hành liên tục 24/7.
-
Dân dụng và Smarthome: Lưu điện cho hệ thống camera giám sát, cửa cuốn tự động, máy vi tính làm việc tại nhà.
Mua dây dẫn điện chất lượng kết nối hệ thống UPS an toàn tại TP.HCM
Để hệ thống bộ lưu điện UPS vận hành tối ưu công suất và an toàn tuyệt đối, việc lựa chọn dây dẫn cấp nguồn từ lưới vào UPS và từ UPS ra phụ tải đóng vai trò hết sức quan trọng. Dây dẫn bị sụt áp hoặc tổn hao do điện trở cao sẽ làm giảm hiệu suất của UPS và nguy cơ gây quá nhiệt.
DaycapCADIVI phân phối chính hãng các dòng dây cáp điện chất lượng cao tại TP.HCM và các tỉnh lân cận.:
-
Sản phẩm: Dây điện đơn mềm VCm, cáp điện lực hạ thế CV, CXV ruột đồng nguyên chất 99,99%.
-
Chất lượng: Vỏ cách điện PVC/XLPE chống cháy, chịu tải tốt, giảm thiểu tối đa điện trở đường dây.
-
Chính sách: Hàng sẵn kho, giá dây cáp CADIVI chiết khấu cao cho công trình, giao hàng tận nơi.
Kết luận
Bộ lưu điện UPS là giải pháp bảo vệ nguồn điện không thể thiếu trong thời đại công nghệ hiện nay. Việc hiểu rõ cấu tạo, nguyên lý và phân loại UPS sẽ giúp bạn lựa chọn đúng dòng sản phẩm phù hợp với nhu cầu sử dụng, đảm bảo hệ thống điện luôn vận hành an toàn, liên tục và hiệu quả.
