Cáp ngầm CADIVI là gì? Cấu tạo và tiêu chuẩn kỹ thuật

Cáp ngầm CADIVI là dòng cáp điện lực cao cấp được thiết kế đặc chủng để lắp đặt chôn ngầm trực tiếp dưới lòng đất hoặc đi trong các đường ống ngầm hóa hạ tầng. Với kết cấu gia cường bằng các lớp giáp kim loại chịu lực, dòng cáp này mang lại giải pháp truyền tải điện năng an toàn tuyệt đối, chống chịu lực đè nén mạnh từ đất đá và bảo vệ hệ thống điện trục chính trước các tác động khắc nghiệt của môi trường ngầm.

Để lập dự toán vật tư và tối ưu hóa chi phí mua sắm cho dự án, quý khách hàng có thể tra cứu bảng chi phí chi tiết tại bài viết chính: Bảng giá cáp ngầm CADIVI mới nhất của chúng tôi.

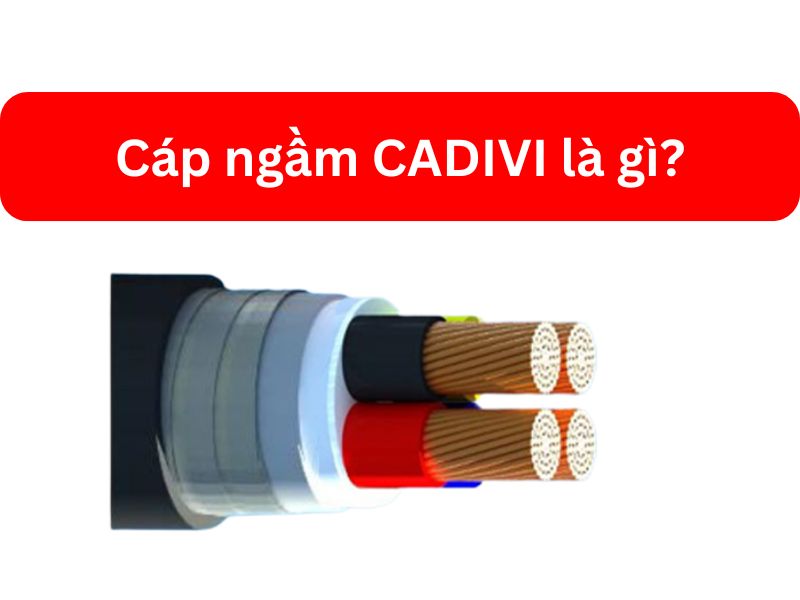

Cáp ngầm CADIVI là gì

Cáp ngầm CADIVI hay còn gọi là cáp ngầm lực hạ thế/trung thế là loại dây dẫn điện lực có cấu tạo đặc biệt từ các lớp bảo vệ cơ học, cho phép đặt trực tiếp trong lòng đất mà không lo sợ bị thấm nước, rò rỉ điện hay biến dạng do ngoại lực. Cáp ngầm hạ thế thường hoạt động ở cấp điện áp 0.6/1kV, trong khi dòng trung thế hoạt động phổ biến từ 12kV đến 24kV.

Khác biệt hoàn toàn với các dòng cáp treo ngoài trời, cáp ngầm bắt buộc phải có kết cấu cơ học dẻo dính cao để triệt tiêu các ứng suất kéo, ứng suất nén sinh ra do sự dịch chuyển của các tầng địa chất hoặc tải trọng của các phương tiện giao thông di chuyển phía trên bề mặt. Việc ngầm hóa lưới điện bằng cáp CADIVI là giải pháp công nghệ tất yếu để xây dựng cảnh quan đô thị hiện đại, an toàn và giảm thiểu tối đa các sự cố do thiên tai, giông bão gây ra.

Cấu tạo chi tiết của cáp ngầm CADIVI

Để có thể vận hành ổn định trong môi trường độ ẩm cao và chịu áp lực cơ học liên tục dưới lòng đất, một sợi cáp ngầm CADIVI chính hãng được chế tạo từ hệ thống nhiều lớp vật liệu bền bỉ bao bọc đồng tâm.

Ruột dẫn điện

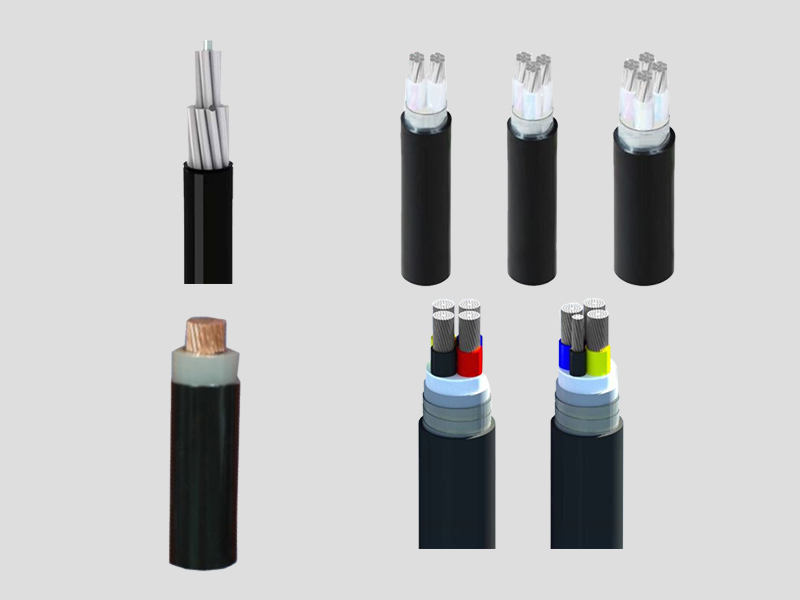

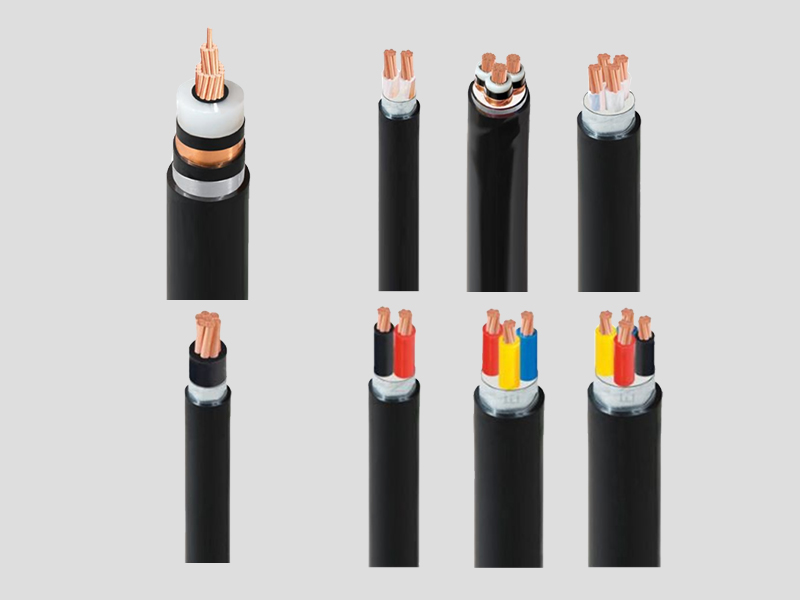

Phần lõi truyền tải dòng điện của cáp ngầm sử dụng vật liệu đồng tinh chất đạt độ tinh khiết 99.99% hoặc nhôm kỹ thuật chất lượng cao. Ruột dẫn được cấu tạo từ nhiều sợi tròn kỹ thuật nhỏ bện xoắn và ép chặt đồng tâm với nhau (kết cấu ruột dẫn tròn nén chặt). Thiết kế này giúp sợi cáp đạt độ mềm dẻo tối ưu, không bị đứt gãy khi luồn qua các góc cua bẻ của hệ thống ống ngầm. Cáp ngầm có thể có kết cấu 1 lõi, 2 lõi, 3 lõi hoặc phổ biến nhất là dòng 4 lõi (3 pha 1 trung tính).

Lớp cách điện chịu nhiệt

CADIVI ứng dụng vật liệu nhựa PVC hoặc hợp chất XLPE khâu mạch thẳng thế hệ mới để làm lớp cách điện độc lập cho các lõi dẫn. Trong đó, màng cách điện XLPE được ưu tiên sử dụng cho các dòng cáp ngầm tải nặng nhờ khả năng chịu nhiệt vận hành liên tục lên đến 90 độ C và chịu nhiệt độ ngắn mạch tức thời lên tới 250 độ C khi có sự cố, ngăn ngừa hoàn toàn nguy cơ chập cháy bên trong lòng đất.

Lớp vỏ trong và điền đầy

Sau khi các lõi dẫn được xoắn gộp, một lớp nhựa PP điền đầy kết hợp với lớp bọc lót trong (Inner sheath) bằng nhựa PVC sẽ được ép đùn bao quanh. Lớp vỏ trong này đóng vai trò màng chắn cơ học, định hình cấu trúc tròn trịa cho cáp và bảo vệ các lõi cách điện bên trong không bị trầy xước, ma sát bởi lớp giáp kim loại cứng phía ngoài.

Lớp giáp bảo vệ chịu lực kim loại

Đây là thành phần cốt lõi phân biệt cáp ngầm với cáp treo thông thường. CADIVI sử dụng hai loại giáp kim loại phổ biến tương ứng với các điều kiện địa hình:

• Giáp băng thép (mã hiệu DSTA): Gồm hai lớp băng thép quấn lặp, chịu lực đè nén theo phương thẳng đứng cực tốt, chuyên dùng cho cáp nhiều lõi chôn ngầm dưới lòng đất.

• Giáp sợi thép (mã hiệu SWA): Gồm các sợi thép tròn bện song song, mang lại khả năng chịu lực kéo căng dọc theo tuyến cáp cực cao, thích hợp cho môi trường chôn ngầm tại vùng đất sụt lún hoặc luồn qua lòng sông, suối.

Lớp vỏ bảo vệ ngoài cùng

Lớp màng bảo vệ ngoài cùng tiếp xúc trực tiếp với bùn đất, thường được làm từ nhựa PVC hóa dẻo hoặc nhựa PE mật độ cao. Lớp vỏ này có đặc tính cơ học cực kỳ dẻo dai, chống thấm nước tuyệt đối, kháng hóa chất ăn mòn, chịu được độ kiềm, độ axit của đất và ngăn chặn hoàn toàn sự xâm nhập, cắn phá của côn trùng, chuột bọ.

Các tiêu chuẩn kỹ thuật áp dụng cho cáp ngầm CADIVI

Tất cả sản phẩm cáp ngầm xuất xưởng từ nhà máy CADIVI đều phải trải qua các quy trình thử nghiệm nghiêm ngặt để đáp ứng đầy đủ các bộ tiêu chuẩn chất lượng khắt khe:

• Tiêu chuẩn quốc gia TCVN 5935-1 / TCVN 5935-2: Quy định các yêu cầu kỹ thuật đối với cáp điện lực cách điện rắn dập đùn có điện áp danh định từ 1kV đến 30kV, đảm bảo độ dày vỏ bọc và khả năng cách điện an toàn cho lưới điện ngầm Việt Nam.

• Tiêu chuẩn quốc tế IEC 60502-1 / IEC 60502-2: Bộ quy chuẩn toàn cầu quy định về kết cấu kết cấu cáp ngầm, giúp sản phẩm đủ điều kiện kỹ thuật cao để ứng dụng vào các công trình hạ tầng đô thị lớn, các khu chế xuất FDI đòi hỏi khắt khe về mặt kỹ thuật.

• Tiêu chuẩn kiểm soát điện trở IEC 60228: Quy định giới hạn điện trở một chiều lớn nhất cho phép của ruột dẫn ở nhiệt độ chuẩn 20 độ C. Việc tuân thủ tiêu chuẩn này giúp cáp ngầm CADIVI giảm thiểu hiện tượng phát nhiệt, hạn chế tổn thất điện năng và sụt áp trên đường truyền dài.

Ứng dụng thực tế của cáp ngầm CADIVI trong đời sống

Nhờ kết cấu chịu lực va đập vượt trội và độ an toàn cách điện tuyệt đối, cáp ngầm CADIVI là chủng loại vật tư xương sống cho các dự án quy mô:

• Ngầm hóa lưới điện đô thị: Kéo ngầm trực tiếp dưới vỉa hè, lòng đường tại các thành phố lớn để phân phối nguồn điện đến các khu dân cư, trung tâm thương mại, thay thế hoàn toàn mạng lưới dây treo chằng chịt, mất mỹ quan.

• Trục nguồn chính khu công nghiệp: Truyền tải nguồn điện công suất lớn từ trạm biến áp trung tâm hạ thế đi ngầm dưới lòng đất dẫn trực tiếp vào phòng cơ điện, tủ MSB của các nhà máy sản xuất, xí nghiệp nặng.

• Hệ thống chiếu sáng giao thông và quảng trường: Cấp nguồn chôn ngầm ổn định cho hệ thống đèn đường cao tốc, đèn chiếu sáng công viên, nơi đòi hỏi dây dẫn không được lộ thiên để đảm bảo an toàn tuyệt đối cho người dân qua lại.
