Cấu Tạo Dây Cáp Điện Trung Thế CADIVI Chi Tiết Từ Các Kỹ Sư

Cấu tạo dây cáp điện trung thế CADIVI sở hữu hệ thống kết cấu đa lớp phức tạp, được sản xuất bằng công nghệ ép đùn đồng thời ba lớp tiên tiến trên dây chuyền lưu hóa khô hiện đại. Sự phối hợp đồng tâm giữa ruột dẫn chuẩn, lớp cách điện XLPE siêu sạch và các màng chắn kim loại giúp cáp chịu được áp lực điện trường cực lớn từ 3.6kV đến 36kV. Đây là yếu tố cốt lõi đảm bảo hệ thống vận hành an toàn, liên tục.

Bản chất phức tạp trong cấu trúc cáp trung thế CADIVI

Khác hoàn toàn với các dòng cáp hạ thế dân dụng chỉ có ruột dẫn và một đến hai lớp nhựa bọc đơn giản, cáp trung thế CADIVI là một chỉnh thể cơ điện phức tạp bao gồm nhiều lớp vật liệu xếp tầng đồng tâm. Do phải vận hành trong môi trường điện trường cực mạnh từ 1kV đến 36kV, nếu cấu trúc cáp có bất kỳ khe hở không khí hay tạp chất nào, hiện tượng phóng điện cục bộ (Partial Discharge) sẽ xảy ra ngay lập tức, dẫn đến đánh thủng cách điện và gây nổ đường dây.

Để triệt tiêu hoàn toàn rủi ro này, nhà máy CADIVI áp dụng công nghệ ép đùn đồng thời ba lớp (Triple Extrusion). Quy trình này cho phép đùn lớp màn chắn ruột, lớp cách điện XLPE và lớp màn chắn cách điện cùng một lúc trên dây chuyền lưu hóa khô liên tục trong môi trường khí nitơ áp suất cao. Phương pháp này tạo ra một liên kết phân tử siêu bền, không bọt khí, giúp sợi cáp có khả năng chịu tải vượt trội và tuổi thọ kéo dài hàng chục năm dưới lòng đất.

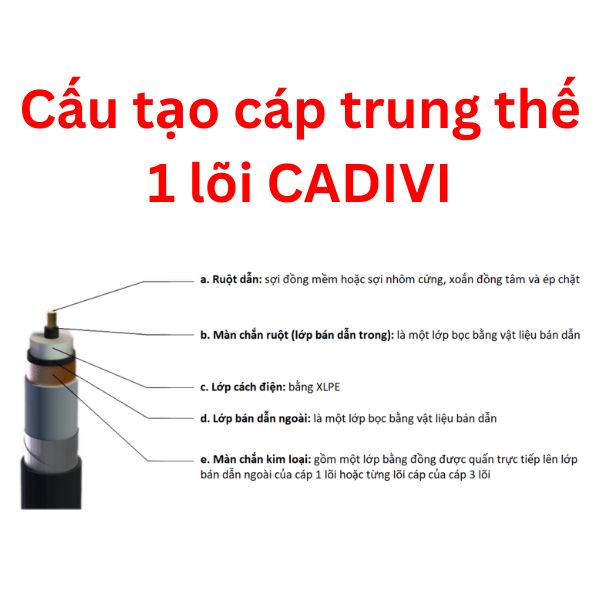

Chi tiết các lớp cấu tạo của cáp trung thế CADIVI tiêu chuẩn

Một sợi cáp điện trung thế CADIVI hoàn chỉnh được phân tách thành các lớp vật liệu chức năng nghiêm ngặt. Sự phối hợp của các lớp này đảm bảo dòng điện công suất lớn được dẫn truyền an toàn từ trong lõi mà không bị rò rỉ ra vỏ ngoài.

Thứ tự lớp (Từ trong ra ngoài)	Tên gọi thành phần kỹ thuật	Bản chất vật liệu và Thông số thiết kế
Lớp 1	Ruột dẫn điện (Conductor)	Đồng tinh chất (Cu) hoặc Nhôm (Al), bện xoắn tròn đồng tâm và ép chặt nhóm 2.
Lớp 2	Màn chắn ruột (Conductor screen)	Hợp chất bán dẫn phi kim loại (Semiconducting compound) dạng đùn.
Lớp 3	Lớp cách điện chính (Insulation)	Nhựa Polyethylene liên kết ngang (XLPE) siêu sạch lưu hóa khô.
Lớp 4	Màn chắn cách điện (Insulation screen)	Hợp chất bán dẫn đùn lớp mỏng, bao bọc khít quanh lớp XLPE.
Lớp 5	Màn chắn kim loại (Metallic screen)	Băng đồng (Copper tape) hoặc các sợi đồng bện tiếp địa an toàn.
Lớp 6	Lớp bọc lót định hình (Separation bed)	Nhựa PVC hoặc băng quấn vải không dệt quấn đệm phía trong.
Lớp 7	Giáp bảo vệ cơ học (Armour)	Băng thép, sợi thép (DSTA/SWA) hoặc băng nhôm, sợi nhôm (DATA/AWA).
Lớp 8	Vỏ bảo vệ ngoài cùng (Outer sheath)	Nhựa PVC độ bền cao hoặc nhựa HDPE chống thấm tuyệt đối.

Phân tích chuyên sâu chức năng từng lớp thành phần

Để giúp các kỹ sư giám sát và bộ phận thu mua hiểu rõ hơn lý do vì sao cấu tạo dây cáp điện trung thế CADIVI lại dày dặn như vậy, chúng ta cần bóc tách công năng thực tế của từng lớp vật liệu cốt lõi.

Ruột dẫn điện bằng đồng hoặc nhôm là trái tim của sợi cáp. Nhà máy CADIVI sử dụng phương pháp bện xoắn và ép chặt cơ học để loại bỏ toàn bộ khoảng trống giữa các sợi kim loại nhỏ, giúp thu nhỏ đường kính tổng thể của cáp nhưng lại tăng tối đa độ ổn định của dòng truyền tải, giảm hiện tượng sụt áp dọc đường dây.

Ngay sát ruột dẫn là lớp màn chắn ruột và màn chắn cách điện làm bằng hợp chất bán dẫn. Hai lớp này có nhiệm vụ cực kỳ quan trọng là làm đồng đều lực điện trường biến thiên xung quanh ruột dẫn, ngăn hiện tượng tập trung điện tích tại các góc cạnh của sợi kim loại bện, từ đó bảo vệ lớp cách điện XLPE không bị tổn hại. Lớp cách điện XLPE giữ vai trò là tấm khiên vững chắc nhất, có khả năng chịu nhiệt độ làm việc liên tục lên đến 90 độ C và giúp cô lập hoàn toàn điện áp cao thế bên trong lõi.

Lớp màn chắn kim loại bằng băng đồng đóng vai trò như một mạch nối đất bảo vệ. Khi xảy ra sự cố rò rỉ điện hoặc sét đánh, dòng điện dư thừa sẽ theo lớp băng đồng này dẫn xuống hệ thống tiếp địa, bảo vệ an toàn cho công nhân vận hành.

Sự khác biệt trong cấu tạo giáp bảo vệ cơ học của các chủng loại cáp

Lớp giáp bảo vệ cơ học là thành phần có sự thay đổi rõ rệt nhất tùy thuộc vào mục đích thi công rải cáp trên thực địa. Đây cũng là điểm bóc tách khối lượng vật tư mà các nhà thầu cần đặc biệt lưu ý trên bản vẽ kỹ thuật.

Chủng loại cáp trung thế	Cấu trúc giáp bảo vệ đặc trưng	Mục đích thiết kế và Cơ chế vận hành
Cáp treo trung thế (Không giáp)	Không trang bị lớp giáp kim loại, chỉ có vỏ PVC/PE.	Tối ưu trọng lượng nhẹ nhất có thể để treo trên cột bê tông, giảm áp lực sinh ra lực kéo đứt dây.

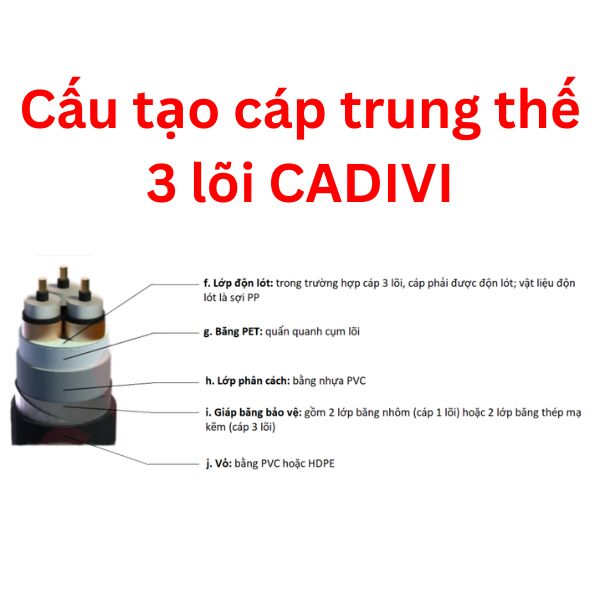

Cáp ngầm nhiều lõi (3 lõi)	Trang bị giáp băng thép (DSTA) hoặc sợi thép (SWA).	Vật liệu từ tính chịu lực nén cực tốt từ đất đá, chống lại sự phá hoại của mối mọt và chuột cắn khi chôn ngầm.
Cáp ngầm một lõi (1 lõi)	Bắt buộc trang bị giáp băng nhôm (DATA) hoặc sợi nhôm (AWA).	Vật liệu phi từ tính giúp triệt tiêu hoàn toàn dòng điện xoáy cảm ứng (Foucault) phát sinh xung quanh lõi đơn, ngăn ngừa hiện tượng phát nhiệt gây cháy cáp.

Vỏ bọc ngoài cùng bằng PVC hoặc HDPE là hàng rào bảo vệ cuối cùng của cấu trúc cáp. Đối với dòng cáp chôn ngầm trực tiếp, vỏ HDPE được ưu tiên nhờ khả năng chống thấm nước ngầm, kháng hóa chất trong đất và chịu được lực kéo căng tốt trong quá trình kéo cáp qua ống phóng ngầm. Đối với cáp treo ngoài trời, vỏ PVC chậm cháy được tích hợp thêm hợp chất chống tia cực tím nhằm ngăn chặn hiện tượng rạn nứt vỏ khi phơi nắng mưa liên tục.

Tham khảo giải pháp giá và cách thức mua hàng chính hãng

Hiểu rõ cấu tạo dây cáp điện trung thế CADIVI sẽ giúp bộ phận thu mua và các kỹ sư tự tin hơn trong khâu duyệt quy cách kỹ thuật trên bản vẽ mẫu. Để có đầy đủ thông tin về chi phí đầu tư, dự toán ngân sách và cơ chế ưu đãi từ nhà sản xuất cho dòng sản phẩm này, mời quý khách tham khảo nội dung tại bài viết trung tâm của chúng tôi.

Chi tiết đơn giá niêm yết catalogue và chính sách chiết khấu giảm giá sâu từ 20% đến 25% cho tất cả các dòng cáp treo, cáp ngầm trung thế đã được chúng tôi cập nhật đầy đủ tại: Bảng giá dây cáp điện trung thế CADIVI mới nhất.

Để nhận được sự tư vấn chuyên sâu về các mã cáp trung thế (từ các tiết diện nhỏ cho đến các mã chịu tải lớn như 50mm2, 95mm2, 185mm2, 240mm2…), quý khách hãy liên hệ trực tiếp với văn phòng DaycapCADIVI. Toàn bộ đơn hàng sẽ được điều phối xuất kho trực tiếp từ nhà máy CADIVI để gửi thẳng tới công trường của bạn:
