Dây Cáp Điện Trung Thế CADIVI Là Gì và Những Thông Tin Kỹ Thuật Cần Biết

Dây cáp điện trung thế CADIVI là giải pháp truyền tải điện cao thế cấp trung (từ 3.6kV đến 36kV), được sản xuất trên dây chuyền công nghệ hiện đại đạt tiêu chuẩn quốc tế như TCVN, IEC. Với cấu trúc gồm ruột dẫn chuẩn, lớp cách điện XLPE chịu nhiệt và vỏ bọc PVC/HDPE bảo vệ tối ưu, sản phẩm giúp hệ thống vận hành an toàn, liên tục. Đây là thiết bị điện thiết yếu trong thi công đường dây trung thế, trạm trung chuyển và hạ tầng năng lượng quốc gia.

Bản chất kỹ thuật cáp trung thế CADIVI là gì

Trong cấu trúc hạ tầng năng lượng hiện đại, hệ thống lưới truyền tải được phân chia nghiêm ngặt thành ba phân khúc cốt lõi bao gồm hạ thế, trung thế và cao thế. Cáp trung thế CADIVI là dòng sản phẩm cơ điện kỹ thuật cao, được nghiên cứu và chế tạo chuyên dụng để truyền tải điện năng dòng xoay chiều ba pha ở tần số công nghiệp 50Hz, đóng vai trò kết nối trung gian trong mạng lưới điện lực.

Thương hiệu CADIVI (Công ty Cổ phần Dây cáp điện Việt Nam) đã ứng dụng công nghệ lưu hóa khô liên tục trong môi trường khí nitơ áp lực cao để sản xuất dòng cáp này. Quy trình kỹ thuật khắt khe giúp cáp chịu được áp lực điện trường cực lớn từ dòng điện chạy qua, triệt tiêu nguy cơ phóng điện cục bộ nguy hiểm và bảo vệ an toàn cho cả hệ thống lưới điện ngầm lẫn lưới điện trên không.

Dải điện áp vận hành tiêu chuẩn của cáp trung thế CADIVI

Yếu tố cốt lõi nhất phân biệt cáp trung thế với các dòng cáp hạ thế thông thường chính là dải điện áp định mức (ký hiệu kỹ thuật là Uo/U). Dưới đây là bảng phân cấp các dải điện áp vận hành tiêu chuẩn được nhà máy CADIVI thiết kế riêng để tương thích tuyệt đối với cấu trúc lưới điện tại Việt Nam hiện nay:

Cấp điện áp định mức (Uo/U)	Mức điện áp tối đa chịu đựng (Um)	Ngữ cảnh ứng dụng thực tế
3.6/6 kV	7.2 kV	Sử dụng trong các mạng điện nội bộ nhà máy cũ hoặc các thiết bị công nghiệp đặc thù.
6/10 kV	12 kV	Truyền tải điện năng cho các trạm phụ tải công suất trung bình.
8.7/15 kV	17.5 kV	Lưới điện phân phối tại một số khu vực địa hình đặc biệt.
12/20 kV (24kV)	24 kV	Dải cấp điện áp phổ biến nhất, được EVN chỉ định đồng bộ cho lưới điện quốc gia hiện nay.
18/30 kV (36kV)	36 kV	Phân khúc điện áp cao nhất của dòng trung thế, dùng cho trục truyền tải chính liên quận/huyện.

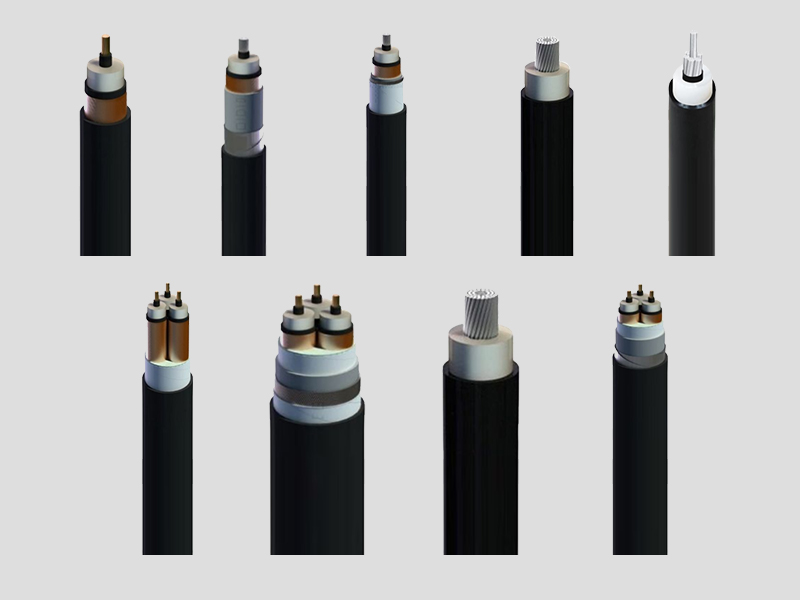

Cấu tạo tiêu chuẩn của sợi cáp điện trung thế CADIVI

Để đảm bảo khả năng truyền tải công suất lớn ổn định liên tục ở nhiệt độ ruột dẫn lên đến 90 độ C (và 250 độ C khi xảy ra sự cố ngắn mạch quẹt dòng), cáp trung thế CADIVI sở hữu kết cấu đa lớp phức tạp.

Tiên phong là ruột dẫn điện nằm ở lõi trong cùng, thường được chế tạo bằng đồng tinh chất hoặc nhôm đùn nén tròn xoắn ép chặt nhằm tối ưu hóa diện tích bề mặt truyền tải. Bao bọc ngay phía ngoài là lớp màn chắn ruột dẫn bằng chất bán dẫn ép đùn đồng thời với lớp cách điện chính XLPE (Polyethylene liên kết ngang). Lớp XLPE lưu hóa này giữ vai trò then chốt trong việc cô lập hoàn toàn dòng điện cao thế, ngăn chặn nguy cơ rò rỉ điện ra bên ngoài.

Kế tiếp là lớp màn chắn cách điện kết hợp băng đồng tiếp địa để triệt tiêu nhiễu điện từ. Ngoài cùng là lớp giáp kim loại chịu lực (băng thép hoặc băng nhôm tùy loại) kết hợp vỏ bọc nhựa PVC chịu nhiệt hoặc nhựa HDPE siêu bền, có nhiệm vụ bảo vệ cơ học, chống mối mọt và các tác động đè nén từ đất đá hoặc tia UV từ ánh nắng mặt trời.

Phân loại các dòng cáp trung thế CADIVI chủ lực trên thị trường

Tùy thuộc vào phương thức thi công và môi trường lắp đặt thực tế tại công trường, danh mục cáp trung thế được nhà sản xuất chia thành các phân khúc rõ rệt nhằm tối ưu hóa công năng kỹ thuật và chi phí đầu tư vật tư:

Chủng loại cáp	Ký hiệu mã thông dụng	Đặc điểm thiết kế và Biện pháp thi công phù hợp
Cáp treo trung thế	CXV/S, AXV/S	Trọng lượng nhẹ, vỏ bọc chống tia UV tốt, không dùng lớp giáp kim loại nặng. Chuyên dụng để giăng trên các cột mốc bê tông ly tâm ngoài trời.
Cáp ngầm trung thế lõi đồng	CXV/SE/DSTA, CXV/SE/SWA	Tích hợp lớp giáp băng thép chịu lực nén cực tốt, ruột đồng tải dòng cao. Phù hợp chôn ngầm trực tiếp dưới lòng đất hoặc đi trong hào kỹ thuật đô thị.
Cáp ngầm trung thế lõi nhôm	AXV/SE/DSTA, AXV/SE/SWA	Sử dụng ruột nhôm giúp giảm trọng lượng tổng thể đường dây và tiết kiệm chi phí. Phù hợp cho hệ thống khu công nghiệp có ngân sách vừa phải.
Cáp trung thế một lõi	CXV/SE/DATA, CXV/SE/AWA	Bắt buộc sử dụng lớp giáp nhôm (vật liệu phi từ tính) để triệt tiêu dòng điện xoáy Foucault gây nóng chảy cáp. Dùng kết nối nội bộ trong trạm biến áp.

Ứng dụng thực tế của cáp trung thế CADIVI trong hạ tầng năng lượng

Không chỉ đóng vai trò là một loại vật tư cơ điện thông thường, cáp trung thế CADIVI được ví như các mạch máu chính vận hành toàn bộ trục năng lượng của quốc gia. Ứng dụng thực tế và rõ ràng nhất của dòng cáp này là kết nối nguồn điện cao thế cấp trung trực tiếp từ lưới điện tổng của EVN vào đầu vào của các máy biến áp phân phối phụ tải. Tại đây, dòng điện sẽ được hạ áp xuống nguồn 3 pha công nghiệp hoặc 1 pha dân dụng để phục vụ sinh hoạt.

Bên cạnh đó, tại các khu chế xuất, khu công nghiệp nặng hoặc các nhà máy sản xuất quy mô lớn, hệ thống máy móc dây chuyền thường tiêu thụ một lượng điện năng khổng lồ. Cáp ngầm trung thế CADIVI chính là tuyến cáp chịu trách nhiệm dẫn nguồn công suất cao từ trạm cắt điện lực vào trạm biến áp nội bộ của nhà máy.

Ngoài ra, xu hướng hiện đại hóa và ngầm hóa lưới điện tại các đô thị lớn hiện nay cũng phụ thuộc hoàn toàn vào dòng cáp này, giúp thay thế toàn bộ các đường dây trần trên không cũ kỹ, nâng cao mỹ quan đô thị và bảo vệ an toàn tuyệt đối cho người dân trong khu vực.

Tham khảo giải pháp giá và cách thức mua hàng chính hãng

Hiểu rõ định nghĩa dây cáp điện trung thế CADIVI là gì sẽ giúp bộ phận thu mua và các kỹ sư tự tin hơn trong khâu duyệt quy cách kỹ thuật trên bản vẽ mẫu. Để có đầy đủ thông tin về chi phí đầu tư, dự toán ngân sách và cơ chế ưu đãi từ nhà sản xuất cho dòng sản phẩm này, mời quý khách tham khảo nội dung tại bài viết trung tâm của chúng tôi.

Chi tiết đơn giá niêm yết catalogue và chính sách chiết khấu giảm giá sâu từ 20% đến 25% cho tất cả các dòng cáp treo, cáp ngầm trung thế đã được chúng tôi cập nhật đầy đủ tại: Bảng giá dây cáp điện trung thế CADIVI mới nhất.

Để nhận được sự tư vấn chuyên sâu về các mã cáp trung thế (từ các tiết diện nhỏ cho đến các mã chịu tải lớn như 50mm2, 95mm2, 185mm2, 240mm2…), quý khách hãy liên hệ trực tiếp với văn phòng DaycapCADIVI. Toàn bộ đơn hàng sẽ được điều phối xuất kho trực tiếp từ nhà máy CADIVI để gửi thẳng tới công trường của bạn:
