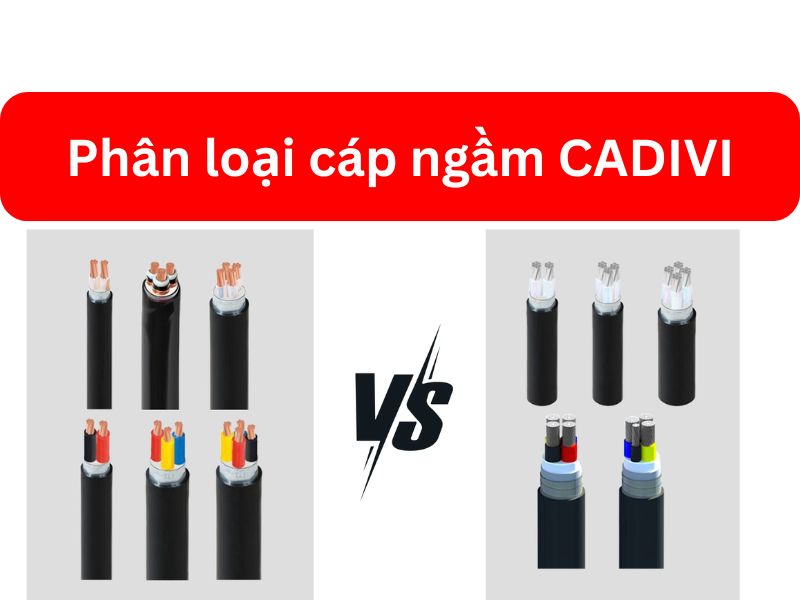

Phân loại cáp ngầm CADIVI

Phân loại cáp ngầm CADIVI dựa trên cấp điện áp (hạ thế hay trung thế), vật liệu ruột dẫn (đồng hay nhôm), chất liệu màng cách điện (XLPE hay PVC) và kết cấu giáp kim loại chịu lực bảo vệ (băng thép, sợi thép, băng nhôm hoặc sợi nhôm). Việc phân định rõ ràng ký hiệu viết tắt giúp các kỹ sư cơ điện lựa chọn chính xác chủng loại cáp ngầm đáp ứng đúng tiêu chuẩn tải kỹ thuật và điều kiện địa hình của từng công trình.

Để có sự đối chiếu chính xác về mặt chi phí và lập dự toán vật tư tối ưu cho dự án, quý khách hàng có thể tra cứu bảng chi phí chi tiết tại bài viết chính: Bảng giá cáp ngầm CADIVI mới nhất của chúng tôi.

Phân loại cáp ngầm CADIVI hạ thế ruột đồng (0.6/1kV)

Nhóm cáp ngầm hạ thế ruột đồng là giải pháp truyền tải trục chính phổ biến trong các hạ tầng cơ điện tòa nhà và nhà máy công nghiệp nhờ khả năng dẫn điện công suất lớn ổn định của phôi đồng tinh chất.

Cáp CVV/DSTA và CVV/DATA

• Cáp CVV/DSTA: Là dòng cáp ngầm hạ thế nhiều lõi ruột đồng, bọc cách điện PVC, quấn giáp bảo vệ bằng hai lớp băng thép kép DSTA chịu lực nén dọc tốt và lớp vỏ bảo vệ ngoài bằng PVC.

• Cáp CVV/DATA: Có kết cấu tương tự nhưng sử dụng lớp giáp bằng băng nhôm DATA chuyên dụng cho cáp ngầm đơn lõi (1 lõi) nhằm triệt tiêu dòng điện xoáy cảm ứng sinh nhiệt trong lòng kim loại từ trường.

Cáp CXV/DSTA và CXV/DATA

• Cáp CXV/DSTA: Dòng cáp ngầm hạ thế nhiều lõi ruột đồng sử dụng lớp cách điện XLPE chịu nhiệt cao (90 độ C) và giáp băng thép DSTA chống va đập cơ học từ đất đá bên ngoài, vỏ bảo vệ ngoài PVC. Đây là mã cáp ngầm động lực chính nối từ trạm biến áp vào tủ MSB nhà xưởng được sử dụng nhiều nhất.

• Cáp CXV/DATA: Kết cấu đơn lõi (1 lõi) ruột đồng, cách điện XLPE, bọc giáp băng nhôm DATA chống dòng xoáy cảm ứng và vỏ ngoài PVC.

Phân loại cáp ngầm CADIVI hạ thế ruột nhôm (0.6/1kV)

Nhóm cáp ngầm ruột nhôm bện tròn ép chặt là phương án thay thế tối ưu cho các dự án có tuyến chôn ngầm kéo dài ngoài trời giúp tiết kiệm tối đa ngân sách đầu tư vật tư phôi kim loại.

Cáp AVV/DSTA và AVV/DATA

• Cáp AVV/DSTA: Cáp ngầm nhiều lõi ruột nhôm, cách điện nhựa PVC, trang bị lớp giáp bảo vệ băng thép DSTA chịu lực nén cơ học tốt dưới lòng đất và lớp vỏ bọc ngoài PVC.

• Cáp AVV/DATA: Dòng cáp ngầm đơn lõi ruột nhôm, cách điện PVC và quấn giáp bảo vệ băng nhôm DATA đặc chủng.

Cáp AXV/DSTA và AXV/DATA

• Cáp AXV/DSTA: Cáp ngầm nhiều lõi ruột nhôm sử dụng lớp cách điện chịu tải cao XLPE giúp dây vận hành liên tục ở nhiệt độ 90 độ C, bọc giáp băng thép DSTA bảo vệ chống đứt gãy và vỏ ngoài PVC. Thường dùng trong ngầm hóa lưới điện khu đô thị mới.

• Cáp AXV/DATA: Dòng cáp ngầm đơn lõi ruột nhôm, cách điện XLPE, bọc giáp băng nhôm DATA chống sinh nhiệt từ trường cảm ứng và lớp vỏ bảo vệ ngoài PVC.

Phân loại cáp ngầm CADIVI trung thế ruột đồng (từ 12kV đến 24kV)

Nhóm cáp ngầm trung thế ruột đồng chuyên dụng cho mạng lưới phân phối điện quốc gia, các trạm biến áp trung gian với kết cấu màng chắn kim loại bảo vệ từ trường phức tạp.

Cáp trung thế màn chắn sợi đồng bọc giáp sợi (CXV/S/AWA hoặc CXV/S/DATA)

• Cáp CXV/S/DATA: Cáp ngầm trung thế đơn lõi ruột đồng, có lớp màn chắn chất bán dẫn kết hợp màn chắn sợi đồng (S) giúp phân bổ đều điện trường, bọc giáp băng nhôm DATA và vỏ bảo vệ ngoài PVC.

• Cáp CXV/S/AWA: Cáp ngầm trung thế đơn lõi ruột đồng, màn chắn sợi đồng (S) và được bảo vệ bằng lớp giáp sợi nhôm tròn bện xoắn AWA mang lại khả năng chịu lực kéo căng dọc tuyến tuyệt vời khi kéo ngầm qua lòng sông hoặc vùng đất sụt lún sâu.

Cáp trung thế màn chắn băng đồng bọc giáp (CXV/SE/DSTA hoặc CXV/SE/SWA)

• Cáp CXV/SE/DSTA: Cáp ngầm trung thế nhiều lõi ruột đồng, cấu tạo màng chắn riêng biệt cho từng lõi bằng băng đồng (SE), trang bị lớp giáp băng thép DSTA chịu áp lực đè nén nén phương đứng và vỏ ngoài PVC.

• Cáp CXV/SE/SWA: Dòng cáp ngầm trung thế nhiều lõi ruột đồng, màn chắn băng đồng riêng biệt (SE) và bọc lớp giáp sợi thép tròn SWA tăng cường tối đa độ bền kéo dọc tuyến cho các tuyến ngầm đi qua địa hình nền đất yếu, dễ sạt lở.

Phân loại cáp ngầm CADIVI trung thế ruột nhôm (từ 12kV đến 24kV)

Nhóm cáp ngầm trung thế ruột nhôm kết hợp đầy đủ màng chắn từ trường phân bổ điện áp ổn định, giúp tối ưu trọng lượng dây và giá thành đầu tư thi công hệ thống truyền tải điện trung thế đường trường.

Cáp trung thế ruột nhôm màn chắn sợi đồng (AXV/S/DATA hoặc AXV/S/AWA)

• Cáp AXV/S/DATA: Cáp ngầm trung thế đơn lõi ruột nhôm, bọc màn chắn sợi đồng (S), gia cường cơ học bằng màng giáp băng nhôm DATA chống dòng xoáy cảm ứng từ trường và bọc vỏ bảo vệ PVC ngoài cùng.

• Cáp AXV/S/AWA: Cáp ngầm trung thế đơn lõi ruột nhôm, màn chắn sợi đồng (S), trang bị lớp giáp sợi nhôm AWA chịu ứng suất kéo căng dọc đường đi của dây siêu bền bỉ.

Cáp trung thế ruột nhôm màn chắn băng đồng (AXV/SE/DSTA hoặc AXV/SE/SWA)

• Cáp AXV/SE/DSTA: Cáp ngầm trung thế nhiều lõi ruột nhôm, bọc màng chắn băng đồng riêng biệt từng lõi (SE), quấn giáp băng thép kép DSTA chống chịu ngoại lực đè nén mạnh từ đất đá lòng đất và vỏ ngoài PVC.

• Cáp AXV/SE/SWA: Cáp ngầm trung thế nhiều lõi ruột nhôm, màn chắn băng đồng riêng biệt từng lõi (SE), bọc giáp sợi thép tròn bện xoắn SWA mang lại kết cấu kiên cố chịu tải kéo căng và va đập lớn dưới các tầng địa chất dịch chuyển.

Toàn bộ các dòng cáp ngầm chính hãng hiện đang được phân phối tại Daycapcadivi với đầy đủ hồ sơ chứng chỉ và chính sách thương mại tốt nhất. Để tối ưu hóa chi phí đầu tư vật tư cho công trình của mình với mức chiết khấu ưu đãi từ 30% đến 35%++, quý khách hàng hãy tham khảo thêm tại Bảng giá cáp ngầm CADIVI
